4 Inbetriebnahme

Vor Inbetriebnahme des REFUSOL müssen folgende Tätigkeiten abgeschlossen sein:
•
Korrekt ausgeführter Netzanschluss
•
Korrekt ausgeführter Anschluss der PV-Strings
•
Die Anschlüsse gegen ungewolltes Abziehen gesichert
4.1 Gerät aktivieren
•
Durch Betätigen des Leitungsschutzschalters wird die Netzspannung am REFUSOL angelegt.
•
Bringen Sie nun den DC-Trennschalter am REFUSOL in Stellung ON.
Unter Voraussetzung, dass die Solarmodule mit genügend Sonnenlicht bestrahlt werden und kein
Fehler vorliegt ist folgender Ablauf zu erwarten, den Sie auf dem Display des Bedienfeldes verfol-
gen können:
•
Sebsttest
Alle Statuslampen leuchten für ca. 6 Sekunden
•
Der Initialisierungsvorgang wird gestartet
Statusleuchte Ready blinkt
•

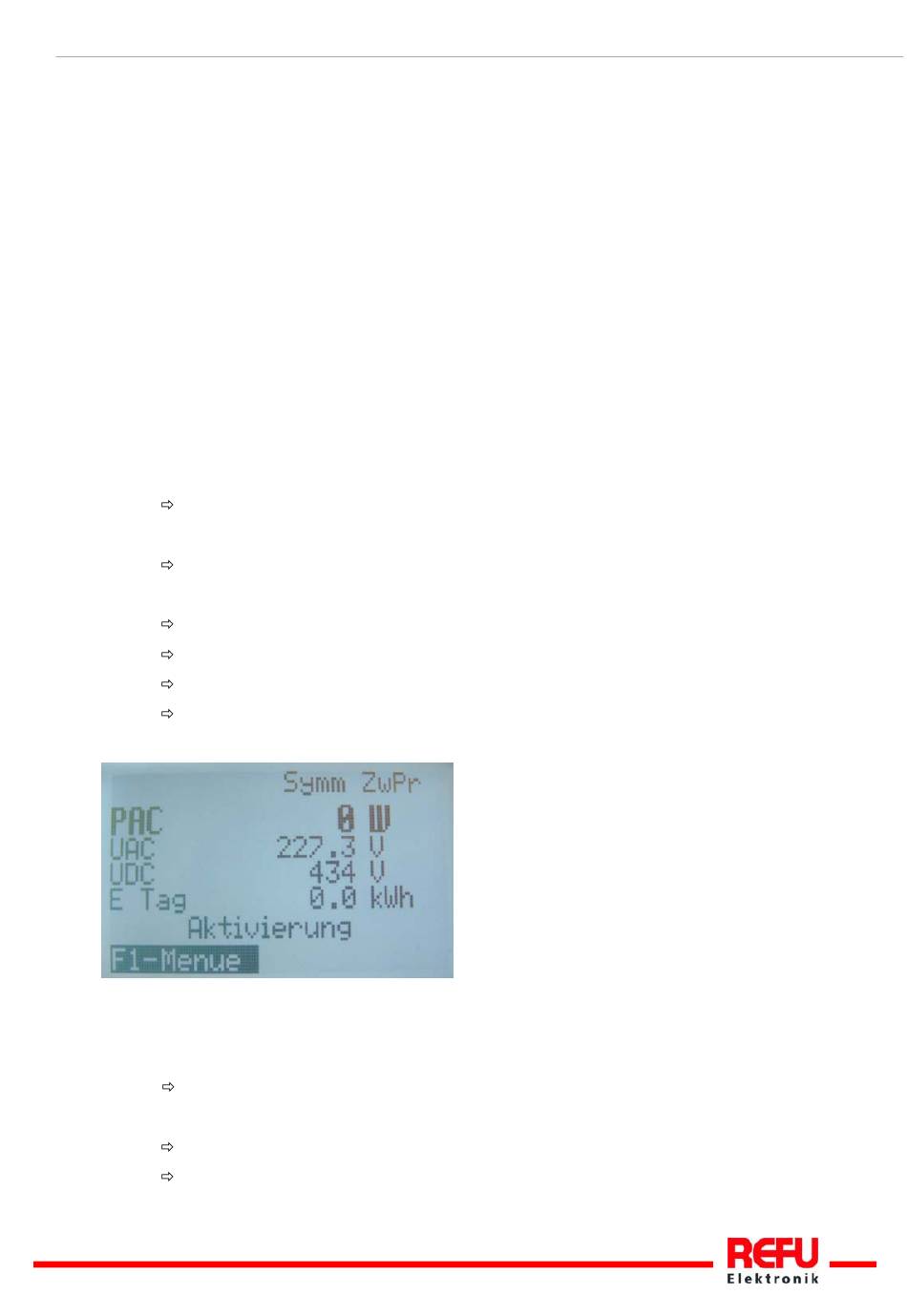

Displayanzeige
Pac
Uac
Udc
Zustand
Bild Nr.10
•
Der Initialisierungsvorgang ist abgeschlossen
Stauslampe Ready ist auf „Dauerein"
•
Displayanzeige
Ausgeschaltet
Pac
Copyright REFU Elektronik GmbH
Einspeiseleistung in Watt (W)
Netzspannung in Volt (V)
Solarzellenspannung in Volt (V)
Initialisierung
Display Gerät aktivieren
Einspeiseleistung in Watt (W)
