DOK-RESOL-BA11-DE-WR0015k_-NN-P.doc
Datenlogger
Fernüberwachung
RS485+
RS485-

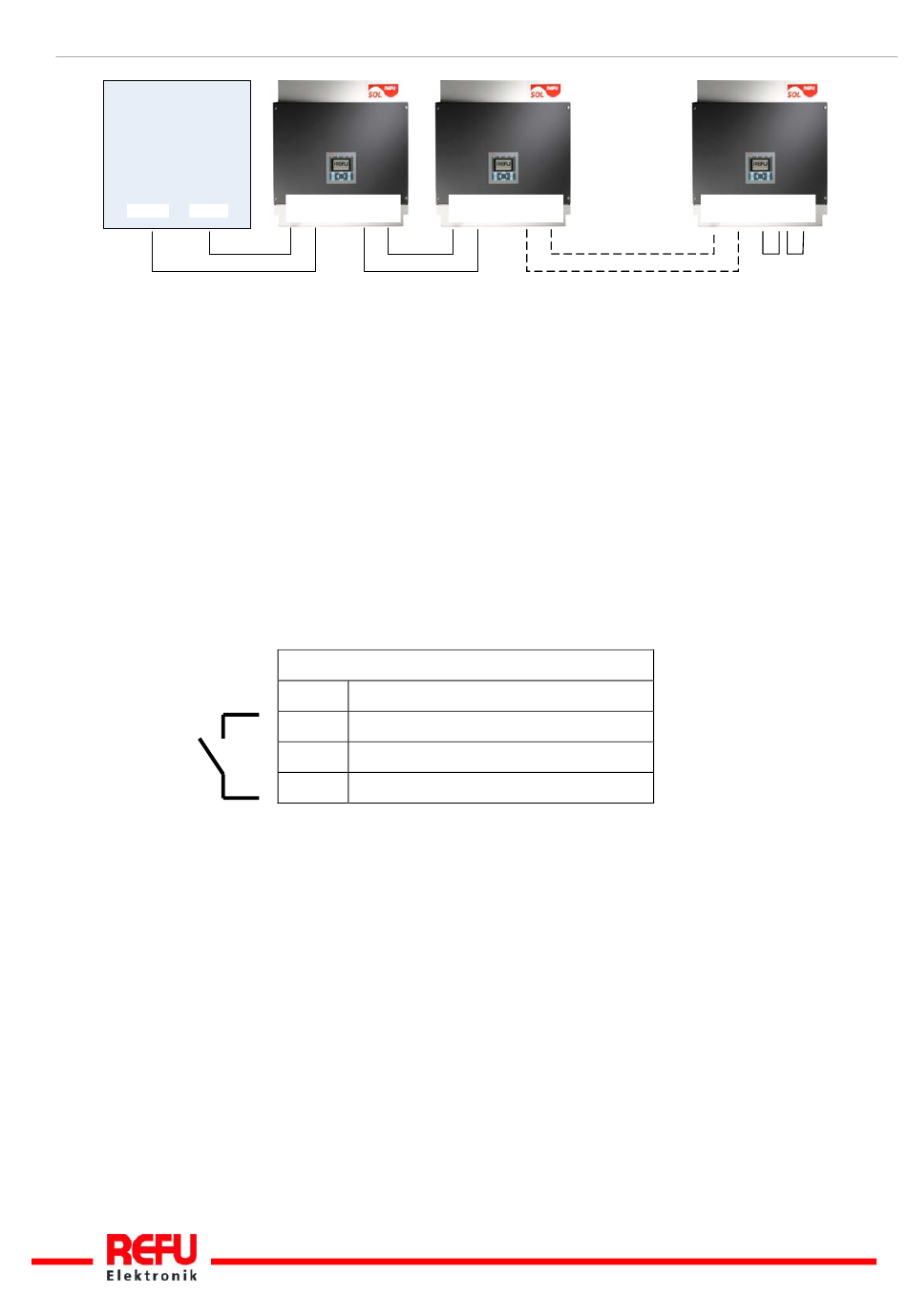

Bild Nr.9
Beim Betrieb dieser Schnittstelle ist zu beachten, dass bei jedem Busteilnehmer die gleiche
Schnitts tellenkonfiguration eingestellt wird. Siehe 6.3.1.
Der Busabschluss erfolgt mittels Drahtbrücken an X14 am letzten Busteilnehmer (Inverter „n").
•
USB
Konfektioniertes Kabel IP20 auf Stecker IP67:
Phoenix Contakt VS-04-2X2X26C7/7-67B/SDA, Art.-Nr. 1653922 für 5 m
Phoenix Contakt VS-04-2X2X26C7/7-67B/SDA, Art.-Nr. 1653919 für 2 m
•
Ethernet: Stecker im Beipack enthalten
3.4.8 Relaisanschluss
•
Stecker im Beipack enthalten
•
Standardmäßig ist das Relais für Störungsmeldung programmiert.
•
Bei Option galvanische Trennung wird der Relaiskontakt zur Netzanschaltung der ga-
lanischen Trennung
22
Inverter 1
X15 / IN
X14 / OUT
3
2
2
3
Anschluss - Standardschnittstelle
X61
Pin 1
n.c.
Pin 2
Kontaktbelastbarkeit 4A/230V AC-3
Pin 3
n.c.
Pin 4
Kontaktbelastbarkeit 4A/230V AC-3
verwendet.
Inverter 2
X15 / IN
X14 / OUT
3
2
2
3
Inverter n
X15 / IN
X14 / OUT
3
2
2
Copyright REFU Elektronik GmbH
3
