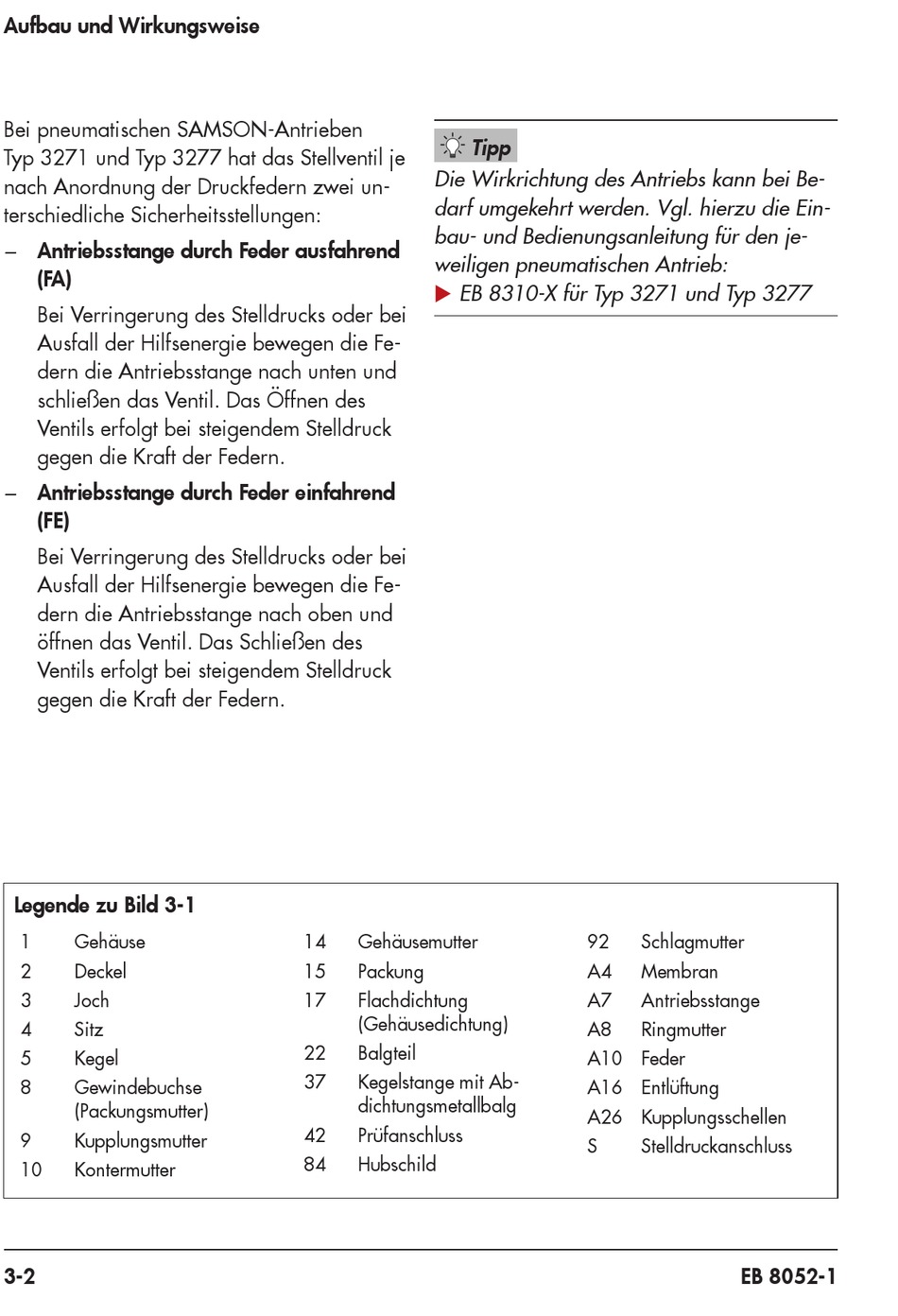

Aufbau und Wirkungsweise
Bei pneumatischen SAMSON-Antrieben
Typ 3271 und Typ 3277 hat das Stellventil je
nach Anordnung der Druckfedern zwei un-
terschiedliche Sicherheitsstellungen:
− Antriebsstange durch Feder ausfahrend
(FA)
Bei Verringerung des Stelldrucks oder bei
Ausfall der Hilfsenergie bewegen die Fe-
dern die Antriebsstange nach unten und
schließen das Ventil. Das Öffnen des
Ventils erfolgt bei steigendem Stelldruck
gegen die Kraft der Federn.
− Antriebsstange durch Feder einfahrend
(FE)
Bei Verringerung des Stelldrucks oder bei
Ausfall der Hilfsenergie bewegen die Fe-
dern die Antriebsstange nach oben und
öffnen das Ventil. Das Schließen des
Ventils erfolgt bei steigendem Stelldruck
gegen die Kraft der Federn.
Legende zu Bild 3-1
1
Gehäuse
2
Deckel
3
Joch
4
Sitz
5
Kegel
8
Gewindebuchse
(Packungsmutter)
9
Kupplungsmutter
10
Kontermutter
3-2
Tipp
Die Wirkrichtung des Antriebs kann bei Be-
darf umgekehrt werden. Vgl. hierzu die Ein-
bau- und Bedienungsanleitung für den je-
weiligen pneumatischen Antrieb:
u EB 8310-X für Typ 3271 und Typ 3277
14
Gehäusemutter
15
Packung
17
Flachdichtung
(Gehäusedichtung)
22
Balgteil
37
Kegelstange mit Ab-
dichtungsmetallbalg
42
Prüfanschluss
84
Hubschild
92
Schlagmutter
A4
Membran
A7
Antriebsstange
A8
Ringmutter
A10 Feder
A16 Entlüftung
A26 Kupplungsschellen
S
Stelldruckanschluss
