2.2 Das Mähwerk in Arbeitsstellung am Schlepper
S
W

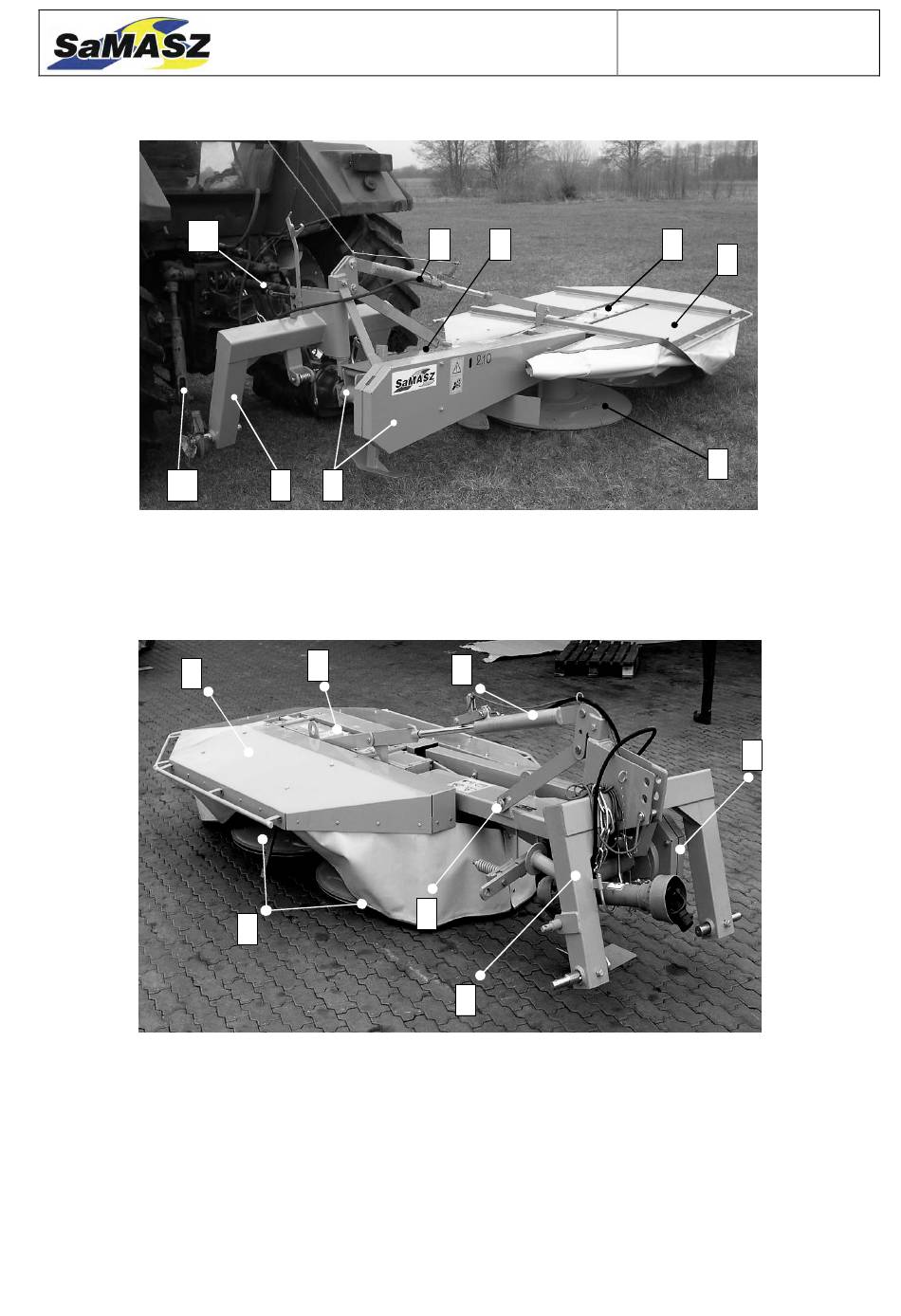

Bild 1. Das Mähwerk Z010 in Arbeitsstellung ( Ausführung mit flachem Schutz )
(Bauteil-Bezeichnungen beim Z010/1 und Z010/2 sind identisch)
6
Bild 2. Das Mähwerk Z010 in Arbeitsstellung ( Ausführung mit steilem Schutz )

2.2.1 Bezeichnung der Hauptbauteile

Hauptbauteile im Bild l
1 Dreipunktturm
2 Holm
3 Hydraulische Aushebung
4 Getriebekasten
Betriebsanleitung
1 7
4
5
3 2
3
2
1
5 Mähtrommel
6 Schutzblech und Schutztuch
7 Antrieb
6
Heckkreiselmäher
Z010; Z010/1; Z010/2
