Dieser Bildschirm zeigt zeitweise die aktuellen gespeicherten Werte der Wellenformen der
Spannungen V12, V23, V31 skaliert entsprechend dem Skalenendwert (Fs) und der
relevanten RMS Werte; diese Werte sind vom Instrument durch Drücken der SAVE Taste
gespeichert worden.

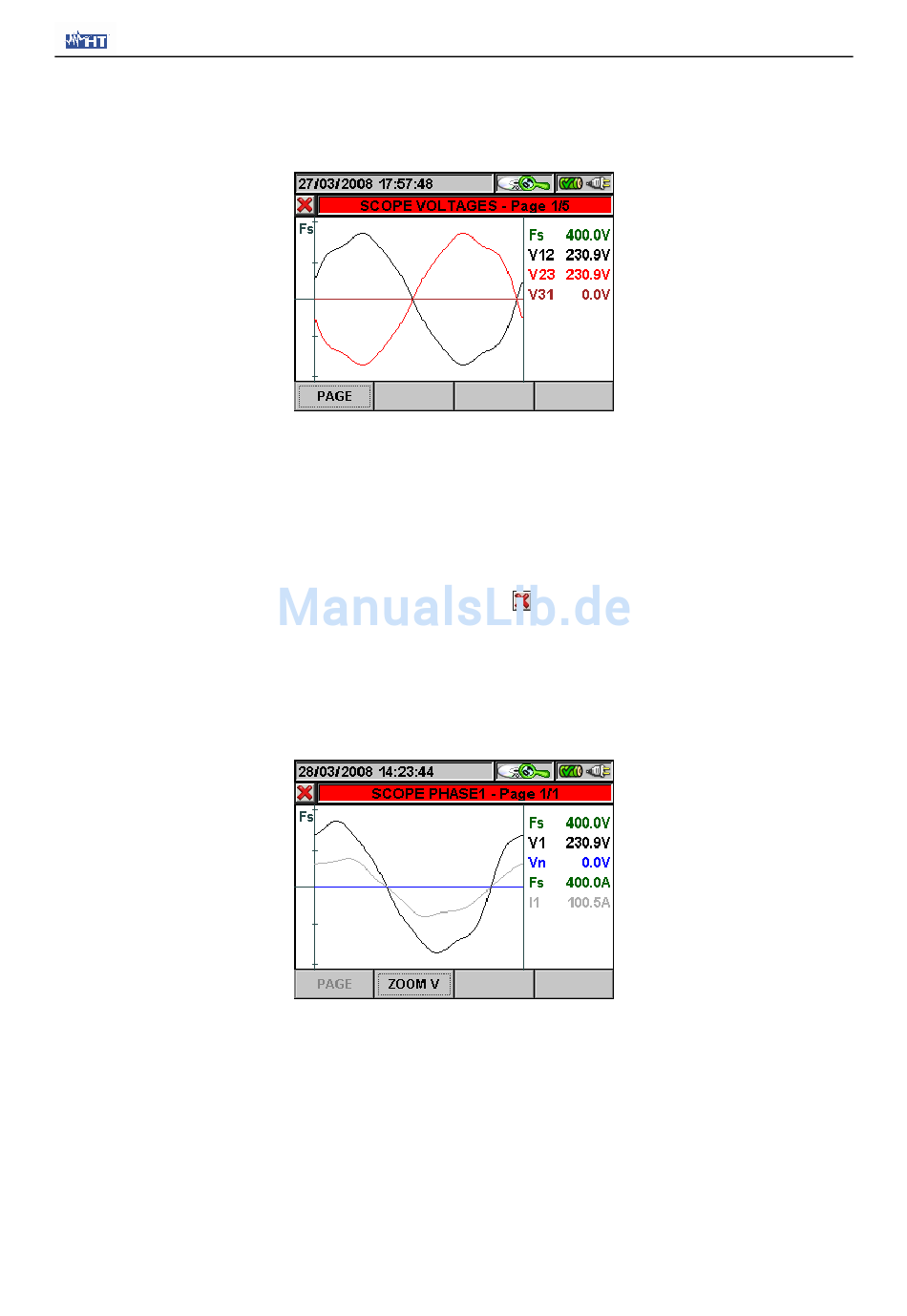

Abb. 142: Spannungsverlauf in einem Drei-Phasen 3-Leiter- oder Aron System
Die Folgenden Tasten auf dieser Seite sind aktiv:
• Die
auf (ZOOM+) oder ab
Wellenformen ein oder aus.
• Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der
gespeicherten Strom- Werte.
• Die ESC Taste (oder das kleine Icon
Funktion und Rückkehr zur "Aufzeichnungs-Analyse" Seite.
Dieser Bildschirm zeigt zeitweise die Wellenformen 1-phasiger Spannungs- und Strom,
Systeme, skaliert entsprechend dem Skalenendwert (Fs) und der relevanten RMS Werte;
diese Werte sind vom Instrument durch Drücken der SAVE Taste gespeichert worden.
Abb. 143 : Spannung und Strom-Verlauf in einem EinphasenSystem
Die Folgenden Tasten auf dieser Seite sind aktiv:
• Die F2 Taste (oder das ZOOM V oder ZOOM I Feld im Display) schaltet
zwischen Spannungs- Zoom und Strom-Zoom (nur, wenn der manuelle Zoom-
Modus aktiviert worden ist, ).
• Die auf (ZOOM+) oder ab (ZOOM-) -Pfeiltasten zoomen die dargestellten
Wellenformen ein oder aus (nur, wenn der manuelle Zoom-Modus aktiviert
worden ist.
• Die F1 Taste (oder das PAG Symbol im Display) führt zur folgenden Seite der
gespeicherten Strom-Werte.
(ZOOM-) -Pfeiltasten zoomen die dargestellten
im Display) , zum Verlassen der
- 105 -
SOLAR 300
