6. MONTAGE UND EINSTELLUNGEN
6.1. Anbringen der Schwadzinken
Die Zinken sind nach dem Schema auf Abb. 37 aufzusetzen.
ACHTUNG!
Ausschließlich durch den Hersteller der Maschine empfohlene Originalzinken
einsetzen.
ACHTUNG!
Wegen verschiedenen Drehrichtungen der Rotoren, vor Zinkenwechsel
Drehrichtungen der jeweiligen Rotoren prüfen (Abb. 37).
6.2. Austausch der Pleuelstangen
Bei Beschädigung der Pleuelstange kann diese durch einfachen Abbau leicht ausgetauscht werden.
Zu diesem Zweck:
Vorderen Schwaderarm absichern (Abb. 16).
❑
Federbolzen (K) aus der Schwaderarmbefestigung entfernen.
❑
Nachdem die Federbolzen entfernt wurden, Schwadarmbefestigung von der Pleuelstange
❑
abnehmen.
Vier Schrauben (S) zur Befestigung der Pleuelstange am Getriebegehäuse lösen.
❑
Beschädigtes Pleuelstangenmodul herausnehmen.
❑
Neue Pleuelstange montieren.
❑
Die abgebauten Schrauben (S) mit entsprechendem Drehmoment festschrauben.
❑
Bei der Montage der Schwaderarmbefestigung wieder die Abstützung verwenden, den
❑
Schwaderarm mit Federbolzen absichern.
Beim Austausch der Pleuelstange muss kein Öl vom Getriebe abgelassen werden.
34
TANGO 730

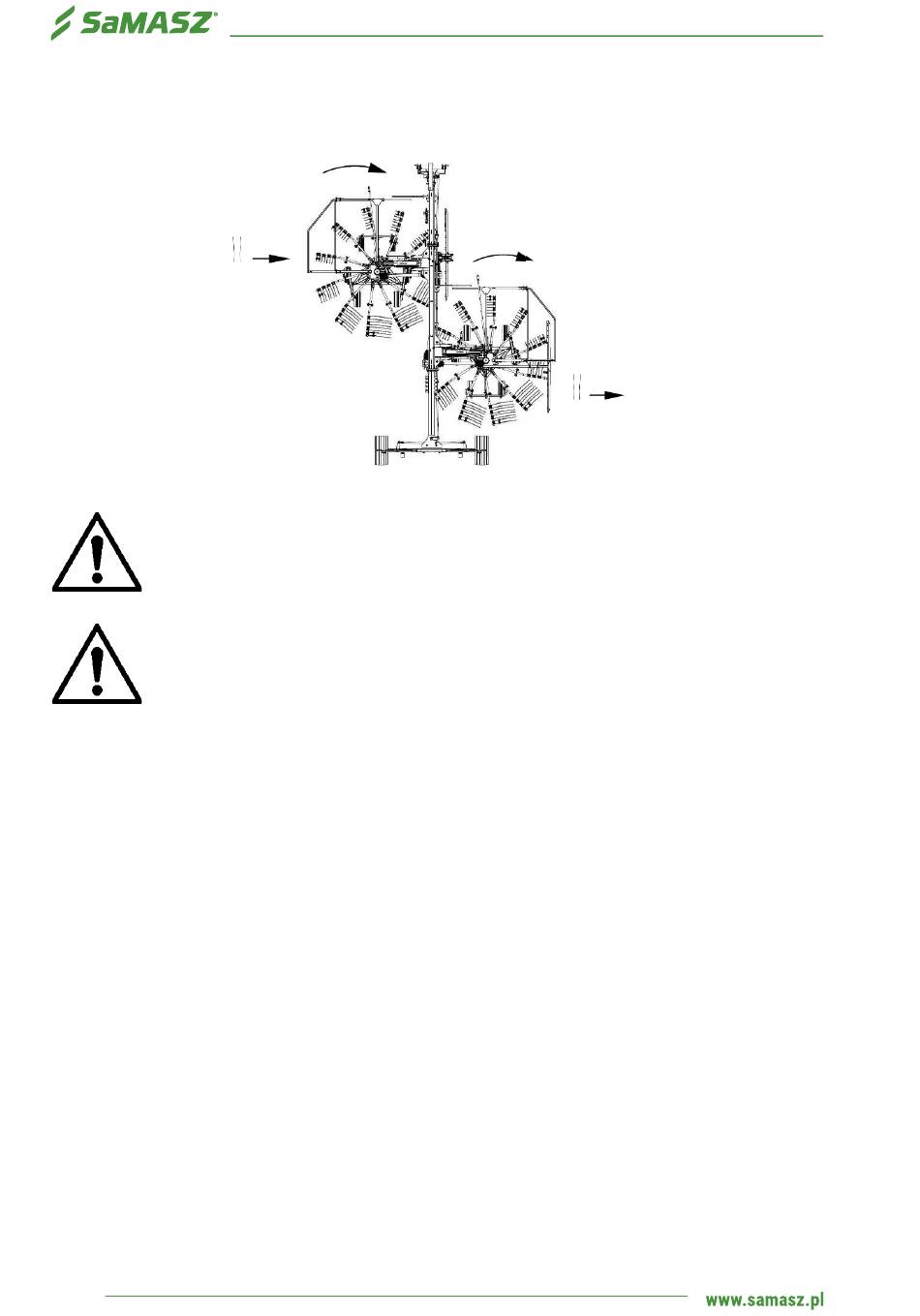

Abb. 37. Montage der Schwaderzinken
