Die Vorrichtung funktioniert durch den Hebel (1), der beim Annähern der Betriebsanlage an den
tragenden Rahmen mit dem Bolzen (4) am ausfahrbaren Arm abgestoßen wird. Am Hebel ist ein Seil(2)
befestigt, mit dem der Stoßarm (3), der die Abdeckung durch Abstoßen auf eine sichere Entfernung vom
rotierenden Kreisel absichert, und der Hebel zusammenarbeitet. Mithilfe der Justierschraube (5) wird
der sichere Abstand der Plane von den Schwaderzinken der Betriebsanlage eingestellt.
5.9. Anheben des Schwaders bei Vorgewenden und für den Transport
Um die Arbeitselemente in die Transportstellung anzuheben, wechseln Sie in die Funktion (2) auf
dem Bedienfeld und ziehen Sie dann während der ersten Hubphase der Arbeitselemente die Ratsche
(P) mit dem Seil (4) und übertragen Sie den Druck von der Sektion des Schleppers
(Abb. 34).
Um die Arbeitselemente in die Vorgewendestellung anzuheben, wechseln Sie in die Funktion (1)
auf dem Bedienfeld und übertragen Sie den Druck auf die Zylinder der
Anheben der Arme mit Betriebsanlagen wird die Klappe (P) automatisch in der Position für Fahrten auf
dem Vorgewende arretiert (Abb. 35).
1
Sequenz-
hub

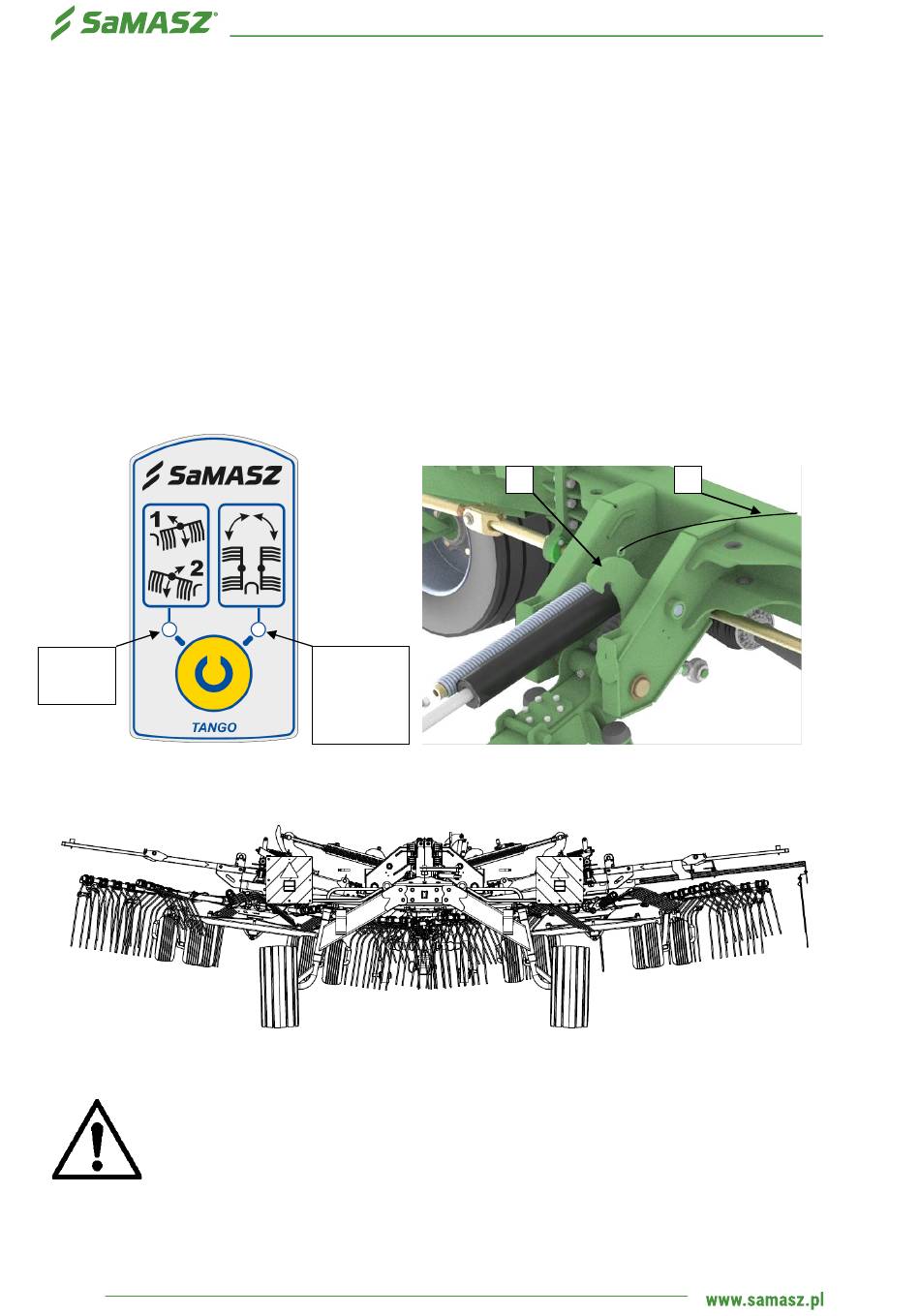

Abb. 34. Vorbereitung des Schwaders für die Fahrt am Vorgewende und für den Transport
ACHTUNG!
Bei der Einstellung der Maschine in die Vorgewendestellung besteht auf
Neigungen die Gefahr, dass das Aggregat umkippen und umfallen könnte. Aus
diesem Grund ist diese Maßnahme im ebenen Gelände durchzuführen.
Bei der Fahrt auf dem Vorgewende ist die Fahrgeschwindigkeit entsprechend zu
reduzieren!
32
TANGO 730
2
Einklappen
Ausklappen
der
Betriebsanlagen
Abb. 35. Schwader in Vorgewendestellung
ZWEIKREISEL-SEITENSCHWADER
Hauptarbeitssysteme.
P
BETRIEBSANLEITUNG
Beim
4
