SaMASZ K2BF Betriebsanleitung
Fronttrommelmähwerke
Inhaltsverzeichnis
Quicklinks
SaMASZ Sp. z o.o.
Poland, 15-161 Białystok, ul. Trawiasta 15
Rok założenia – 1984
NIP 966-159-29-76
tel. (+48) (85) 664-70-31
fax (+48) (85) 664-70-41
e-mail: samasz@samasz.pl
www.samasz.pl
BETRIEBSANLEITUNG
FRONTTROMMELMÄHWERKE

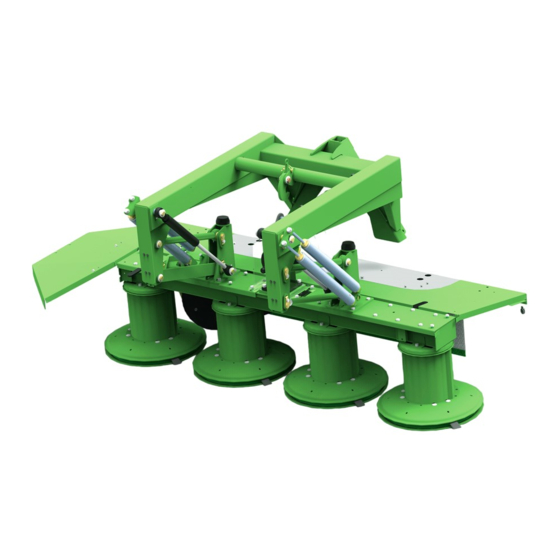

K2BF - 2,10 m - 2-Trommel
K4BF - 2,65 m - 4-Trommel
K4BF - 3,00 m - 4-Trommel
IN033DE006
2011.09.13
AUSGABE 6
Inhaltsverzeichnis
Verwandte Anleitungen für SaMASZ K2BF
Inhaltszusammenfassung für SaMASZ K2BF
- Seite 1 Rok założenia – 1984 NIP 966-159-29-76 tel. (+48) (85) 664-70-31 fax (+48) (85) 664-70-41 e-mail: samasz@samasz.pl www.samasz.pl BETRIEBSANLEITUNG FRONTTROMMELMÄHWERKE K2BF - 2,10 m - 2-Trommel K4BF - 2,65 m - 4-Trommel K4BF - 3,00 m - 4-Trommel IN033DE006 2011.09.13 AUSGABE 6...
-
Seite 2: Trommelmäher Parallel Zum Boden (Wiese) Stellen
ARBEIT IN ANWESENHEIT DER DRITTEN IM ABSTAND VON WENIGER ALS 50 M VERBOTEN TROMMELMÄHER PARALLEL ZUM BODEN (WIESE) STELLEN... -
Seite 3: Inhaltsverzeichnis
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 Inhalt Seite 1. EINLEITUNG ..........................2 2. TECHNISCHE DATEN ......................2 2.1. Technische Daten ........................2 2.2. Arbeit und Bauweise ......................4 2.3. Bestimmung ........................... 4 2.4. Ausstattung und Ersatzteile ....................5 3. SICHERHEITSHINWEISE ...................... 6 3.1. -
Seite 4: Einleitung
Gebrauch des Mähers ohne Kenntnis der Betriebsanleitung sowie von Kinder und Personen ohne Führerschein für Schlepper ist verboten. 2. TECHNISCHE DATEN 2.1. Technische Daten Technische Daten von SaMASZ Fronttrommelmähwerken sind in der Tafel 1 angegeben. Tab. 1. Technische Daten Typenbezeichnung: K2BF 210... - Seite 5 Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 Bild 1. Befestigungsstelle des Typenschildes und Typenschild Kosiarka czterobębnowa Z 010/7 Mähwerk K4BF 265 Mähwerk K2BF 210 Kosiarka dwubębnowa Z 010/8 Mähwerk K4BF 300 Kosiarka czterobębnowa Z 007 Bild 2. Hauptbauteile der Fronttrommelmähwerke...
-
Seite 6: Arbeit Und Bauweise
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 Hauptrahmen Rama główna Vertikalsystem Zespół pionu Talerz oporowy Stützeller Trommel Bęben Messerhalter Trzymak nożowy Mahteller Talerz roboczy Gleiteller Talerz ślizgowy Śruby m ocujące M10x25 Befestigungsschrauben M10x25 Messer Nóż Distanzing Pierścień dystansowy Bild 3. Aufbau des Schneidsatzes 2.2. -
Seite 7: Ausstattung Und Ersatzteile
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 2.4. Ausstattung und Ersatzteile Mäher werden mit der folgenden Grundausrüstung geliefert: Garantieschein, Betriebsanleitung mit Ersatzteilkatalog, Ersatzpackung der Messer,(18 Stück), Schlüssel für Messerschnellwechsel, Halter für Warntafeln und Beleuchtung, Gelenkwelle mit Überlastkupplung (auf der Bestellung muss die Drehrichtung (Typ) gemäß... -
Seite 8: Sicherheitshinweise
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 Gelenkwelle mit Überlastkupplung, Nenndrehzahl langsam erreichen. Sehr ofte Überlastung (hörbare Geräusche) der Überlastkupplung kann sie schwer beschädigen (gebrannter Lack auf dem Kupplungsgehäuse sichtbar). Die Mäher können an verschiedene Drehrichtungen der Frontzapfwelle des Schleppers angepasst werden. -
Seite 9: Warnzeichen Und Ihre Bedeutung
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 ACHTUNG Alle Wartungs- und Reparaturarbeiten am Mäher sind nach Abstellen des Schleppermotors und mit dem herausgenommenen Schlüssel aus dem stilllegenden Rotationsteilen liegenden Zündschluss Getriebekasten durchzuführen. 3.1. Warnzeichen und ihre Bedeutung ACHTUNG: a) alle Warnzeichen (Aufkleber) sollen sauber und lesbar gehalten werden, b) bei Verlust oder Beschädigung müssen Aufkleber gegen neue getauscht... -
Seite 10: Transport- Und Arbeitsstellung Des Mähers
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 4. TRANSPORT- UND ARBEITSSTELLUNG DES MÄHERS 4.1. Anbau des Mähers auf Anbaudreieck Kat.2 ACHTUNG: Der Hersteller haftet nicht für Defekte, die durch falsche Anbau des Mäher am Dreipunktturm des Schleppers entstanden sind. Auskopplung des Mäher kann zu folgenden Beschädigungen führen: - Biegen der Schutzhaube durch Auffahrt des Schleppers, - Beschädigung der Gelenkwelle,... -
Seite 11: Einstellung Des Spiels Zwischen Klinke Und Haken
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 4.2. Einstellung des Spiels zwischen Klinke und Haken Wenn nach Einbau und Hebung auf Dreipunktaufhängung das Spiel zwischen Klinke und Haken mehr als 1 mm beträgt (Bild 6a) muss man: Anbaudreieck Klinkeneinstellung Einstellbohrungen Dreipunktaufhängung... -
Seite 12: Gelenkwellenmontage
Länge der Gelenkwelle bei minimalen und maximalen Ausschub prüfen. Gegenseitige Überlappung der Rohren muss mindestens ihrer Länge betragen. Wenn die serienmäßige Gelenkwelle diese Bedingungen nicht erfüllt, muss man sich an SaMASZ wenden, um eine richtige Gelenkwelle zu bekommen. Beschädigung der Gelenkwelle durch falsche Länge liegt außer Garantie. ACHTUNG: Verwenden Sie nur Maschinen mit Gelenkwellen, die für diese Geräte... -
Seite 13: Anpassung Der Länge Der Gelenkwelle
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 4.6. Anpassung der Länge der Gelenkwelle Je nach Bedarf, kann die Gelenkwelle gemäß folgenden Bildern gekürzt werden.Dabei muss auch die Plastikrohr gekürzt werden. Bild 9. a) Innen- und Außenrohr um dieselbe Bild 9. b) Innen- und Außenschutzrohr um dieselbe Länge kürzen... -
Seite 14: Montage Und Einstellungen
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 5. MONTAGE UND EINSTELLUNGEN 5.1. Messereinbau und - stellung Einbau und Stellung der Messer auf den Tellern werden auf Bildern 11 i 12 dargestellt. Mähwerk K2BF 210 Mähwerk K4BF 265 Kosiarka dwubębnowa Z 010/8 Mähwerk K4BF 300... -
Seite 15: Tägliche Pflege
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 ACHTUNG: Nach Einbau zusätzlichen Distanzringen müssen Befestigungsschrauben (Bild. 13) auf M10x35 gewechselt und mit Moment 55 Nm angeschraubt werden. 5.3. Tägliche Pflege 5.3.1. Prüfung der Messer und Messerhalter Alle Messer müssen von gleichen Länge und Gewicht sein. Wenn nötig, müssen sie satzweise gegen neue ersetzt werden. -
Seite 16: Nachsaisonbedienung Und Lagerung
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 5.3.3. Nachsaisonbedienung und Lagerung Die Maschine soll man am trockenen Ort lagern. Wenn sie dem Einfluss der Niederschläge ausgesetzt ist, darf man nicht vergessen, periodisch zu schmieren. Nach der agrotechnischen Saison den Mäher gründlich reinigen und waschen. Nach der Trocknung, die Arbeitsfläche und Zapfen des Aufhängungssystems vor der Korrosion sichern, indem man diese mit dünner Schmierfettschicht... -
Seite 17: Reperatur Und Entsorgung
Fronttrommelmähwerke Betriebsanleitung K4BF 265; K2BF; K4BF 300 7. REPERATUR UND ENTSORGUNG ACHTUNG: Vor jeder Reparatur das Gerät vom Schlepper trennen. 7.1. Reperatur Vor jeder Reparatur oder Feststellung der weiteren Nutzbarkeit das Gerät von Gras- und Dreckresten reinigen. Nach Überprüfung der Schraubverbindungen, Spielen auf Bolzen und Zahngetrieben kann man die weitere Nutzbarkeit des Gerätes feststellen. -
Seite 18: Garantieschein
Garantieschein bezieht. 2. Garantiefrist beläuft sich auf 24 Monate ab Einkaufsdatum. In diesem Zeitraum auftretende Mängel werden vor Ort durch SaMASZ-Servicekräfte beseitigt. 3. Mängel sollen persönlich, per Post oder telefonisch angemeldet werden. Reparatur erfolgt innerhalb 14 Tage, durch Servicekräfte des Herstellers oder Händlers. -
