S-DIAS POWER SUPPLY MODUL
PS 101
7
Montage
Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der
Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung
zur
Schaltschrankrückwand
herstellen.
Die
einzelnen
S-DIAS
Module
werden
aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert.

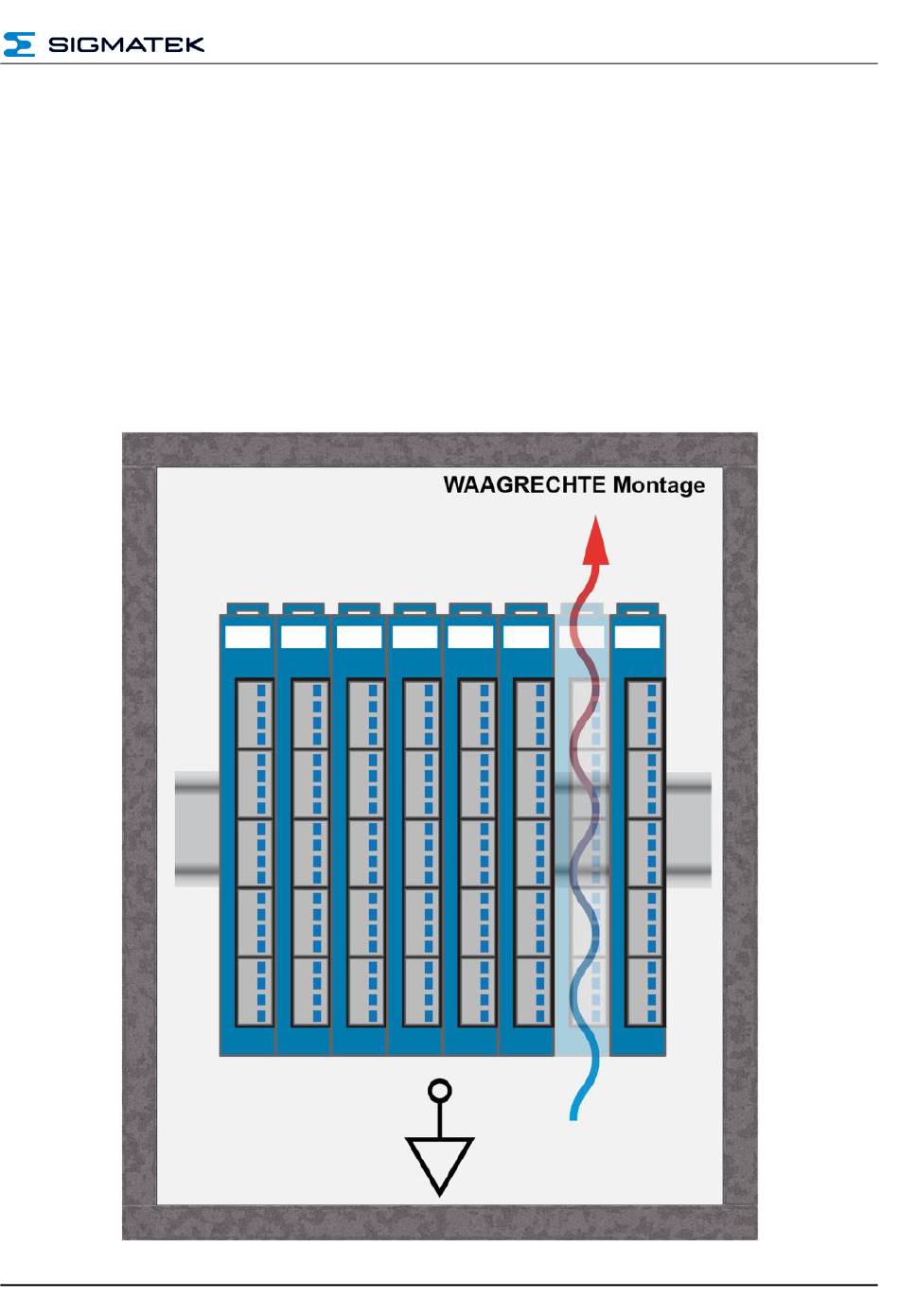

Es ist nur die waagrechte Einbaulage (Modulbezeichnung oben) mit ausreichend Abstand
der Lüftungsschlitze des S-DIAS Modulblocks zu umgebenden Komponenten bzw. der
Schaltschrankwand zulässig. Das ist erforderlich, um die optimale Kühlung und
Luftzirkulation zu erreichen, sodass die Funktionalität bis zur maximalen Betriebstemperatur
gewährleistet ist.
20.09.2018
Seite 15
