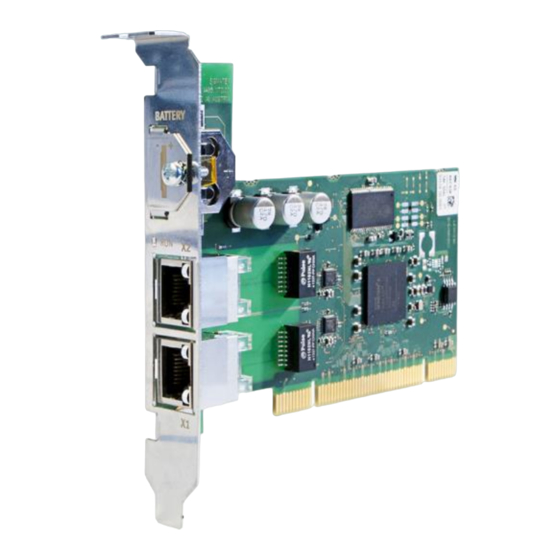

PCV 522 VARAN-Manager PCI-Einsteckmodul PCV 522 Versatile Automation Random Access Network Das PCI-Einsteckmodul PCV 522 kann in jedem Stan- dard-PC verwendet werden. Es stellt am PC einen VARAN-Manager zur Verfügung und dient damit als Schnittstelle zwischen PC und VARAN-Bus. Mit dem PCV 522 können somit VARAN-Module direkt vom PC... -
Seite 4: Inhaltsverzeichnis
PCV 522 VARAN-MANAGER PCI-EINSTECKMODUL Inhaltsverzeichnis Technische Daten ..............3 Leistungsdaten ................3 Elektrische Anforderungen ............3 Sonstiges ..................3 Umgebungsbedingungen ............4 Mechanische Abmessungen ..........5 Anschlussbelegung ..............6 Status LED ..................7 Stecker ................... 7 Zu verwendende Steckverbinder ..........7 Pufferbatterie ................ -
Seite 5: Technische Daten
VARAN-MANAGER PCI-EINSTECKMODUL PCV 522 Technische Daten Leistungsdaten PCI-Bus 32-Bit PCI-Bus-Karte / 33 MHz Vendor-ID: 5112 Device-ID: 2200 VARAN-Bus 2x VARAN-Out (Manager) (maximale Leitungslänge: 100 m) VARAN Device-ID: 1221 Statusanzeige grün: RUN Interner remanenter Daten- 1024 kByte SRAM (batteriegepuffert) speicher Elektrische Anforderungen... -
Seite 6: Umgebungsbedingungen
PCV 522 VARAN-MANAGER PCI-EINSTECKMODUL Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Betriebstemperatur 0 ... +60 °C 0 – 95 %, nicht kondensierend Luftfeuchtigkeit EMV-Störfestigkeit nach EN 61000-6-2 (Industriebereich) EMV-Störaussendung nach EN 61000-6-4 (Industriebereich) Schwingungsfestigkeit EN 60068-2-6 3,5 mm von 5 Hz - 8,4 Hz... -
Seite 7: Mechanische Abmessungen
VARAN-MANAGER PCI-EINSTECKMODUL PCV 522 Mechanische Abmessungen 05.12.2016 Seite 5... -
Seite 8: Anschlussbelegung
PCV 522 VARAN-MANAGER PCI-EINSTECKMODUL Anschlussbelegung Seite 6 05.12.2016... -
Seite 9: Status Led
VARAN-MANAGER PCI-EINSTECKMODUL PCV 522 Status LED LED RUN LED-Status Bedeutung grün Applikation läuft Beim Booten und im CLI Stecker X1, X2: VARAN-Out (RJ45) Funktion TX/RX+ TX/RX- RX/TX+ 4 – 5 n.c. RX/TX- 7 – 8 n.c. LEDs Funktion Gelb ACTIVE Grün... -
Seite 10: Pufferbatterie
VARAN-MANAGER PCI-EINSTECKMODUL Pufferbatterie Die auswechselbare Pufferbatterie sorgt dafür, dass bei ausgeschalteter Versorgungs- spannung die SRAM-Daten des PCV 522 erhalten bleiben. Vom Werk aus wird eine Lithi- umbatterie eingesetzt. Nach Auslieferung der PCV 522 und einer Lagerung von einem Jahr wird anschließend eine Batterielebensdauer von mindestens 3 Jahren erreicht. -
Seite 11: Vorgangsweise Batterietausch
VARAN-MANAGER PCI-EINSTECKMODUL PCV 522 Vorgangsweise Batterietausch 1. PC mit eingesteckter PCV 522 mindestens 1 Minute vor Batterietausch eingeschaltet lassen. 2. PC herunterfahren und ausschalten. Vom Netz trennen. 3. Die Befestigungsschraube mittels Schrau- bendreher lockern (muss nicht ganz heraus- gedreht werden). -
Seite 12: Schirmungsempfehlung Varan
Busleitung aus baulichen Gründen neben starken elektromagnetischen Störquellen verlegt werden muss. Es wird empfohlen, VARAN-Bus-Leitungen nach Möglichkeit nicht parallel mit leistungsführenden Kabeln zu verlegen. Die Firma SIGMATEK empfiehlt die Verwendung von Industrial Ethernet Busleitungen nach CAT5e. Bei den Schirmungsvarianten wird empfohlen eine S-FTP Busleitung zu verwenden. Es handelt sich dabei um ein symmetrisches mehradriges Kabel mit ungeschirmten Paaren. -
Seite 13: Leitungsführung Vom Schaltschrank Zu Einer Externen Varan-Komponente
VARAN-MANAGER PCI-EINSTECKMODUL PCV 522 Leitungsführung vom Schaltschrank zu einer externen VARAN-Komponente Wenn die Ethernet-Leitung von einer VARAN-Komponente zu einem VARAN-Knoten au- ßerhalb des Schaltschrankes erfolgt, so wird empfohlen die Schirmung am Eintrittspunkt des Schaltschrankgehäuses aufzulegen. Alle Störungen können dadurch vor den Elektro- nikkomponenten frühzeitig abgeleitet werden. -
Seite 14: Leitungsführung Außerhalb Eines Schaltschrankes
PCV 522 VARAN-MANAGER PCI-EINSTECKMODUL Leitungsführung außerhalb eines Schaltschrankes Wenn eine VARAN-Bus Leitung ausschließlich außerhalb des Schaltschrankes verlegt wird, ist keine zusätzliche Schirmauflage erforderlich. Voraussetzung dafür ist, dass ausschließ- lich IP67-Module und Steckverbindungen verwendet werden. Diese Komponenten weisen eine sehr robuste und störfeste Bauweise auf. Die Schirmung aller Buchsen von IP67- Modulen wird gemeinsam intern oder über das Gehäuse elektrisch verbunden, wobei die... -
Seite 15: Schirmung Bei Einer Leitungsführung Innerhalb Des Schaltschrankes
VARAN-MANAGER PCI-EINSTECKMODUL PCV 522 Schirmung bei einer Leitungsführung innerhalb des Schaltschrankes Bei starken elektromagnetischen Störquellen innerhalb des Schaltschrankes (Drives, Trans- formatoren und dgl.) können Störungen auf eine VARAN-Bus Leitung induziert werden. Die Ableitung der Spannungsspitzen erfolgt über das metallische Gehäuse einer RJ45- Steckverbindung. -
Seite 16: Anschluss Von Störungsbehafteten Komponenten
PCV 522 VARAN-MANAGER PCI-EINSTECKMODUL Anschluss von störungsbehafteten Komponenten Beim Busanschluss von Leistungsteilen, welche starke elektromagnetische Störquellen darstellen, ist ebenfalls auf die Schirmungsausführung zu achten. Vor einem einzelnen Leistungsteil (oder einer Gruppe aus Leistungsteilen) sollte die Schirmung aufgelegt wer- den. Seite 14... -
Seite 17: Schirmung Zwischen Zwei Schaltschränken
VARAN-MANAGER PCI-EINSTECKMODUL PCV 522 Schirmung zwischen zwei Schaltschränken Müssen zwei Schaltschränke mit einer VARAN-Bus Leitung verbunden werden, so wird empfohlen, den Schirm an den Eintrittspunkten der Schaltschränke aufzulegen. Störungen können dadurch nicht bis zu den Elektronikkomponenten im Schaltschrank vordringen. 05.12.2016... -
Seite 18: Änderungen Der Dokumentation
