- Seite 1 AI 088-1 S-DIAS Analog Eingangsmodul Technisches Handbuch Erstellungsdatum: 20.09.2017 Versionsdatum: 03.04.2020 Artikelnummer: 20-009-088-1D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Syste- me verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: S-Dias Analog Eingangsmodul

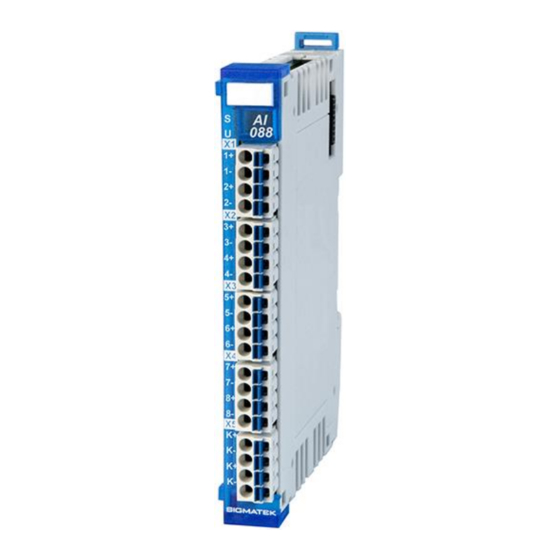

8 Thermoelementeingängen 2 KTY-Temperaturfühlereingängen 1 KTY11-62 Temperaturfühler Das S-DIAS Analog Eingangsmodul AI 088-1 besitzt acht Thermoele- menteingänge für alle handelsüblichen Thermoelementtypen. Weiters verfügt das Modul über zwei Eingänge für KTY-Temperaturfühler, bzw. ab Hardware-Version HW3.0 zusätzlich im Modul integrierte Tempera- tursensoren, zur Klemmstellenkompensation. -
Seite 4: Inhaltsverzeichnis
AI 088-1 S-DIAS ANALOG EINGANGSMODUL Inhaltsverzeichnis Technische Daten ..............4 Spezifikation Thermoelementeingänge ........4 Messbereiche ................5 1.2.1 Messbereiche Thermoelemente ............5 1.2.2 Messbereich Spannung ............... 5 Spezifikation Temperaturfühlereingänge für Klemmstellenkompensation ............6 Elektrische Anforderungen............6 Sonstiges ..................8 Umgebungsbedingungen ............8 Mechanische Abmessungen .......... - Seite 5 S-DIAS ANALOG EINGANGSMODUL AI 088-1 4.2.4 Anschluss der Thermoelemente über Zwischenklemmung ohne Ausgleichsleiter ................. 17 Montage ................. 18 Adressierung ................. 20 Address-Mapping Übersicht ............20 Unterstützte Zykluszeiten ............. 24 Zykluszeiten unterhalb von 1 ms (in µs) ........24 Zykluszeiten größer gleich 1 ms (in ms) ........24 03.04.2020...
-
Seite 6: Technische Daten
AI 088-1 S-DIAS ANALOG EINGANGSMODUL Technische Daten Spezifikation Thermoelementeingänge Anzahl der Kanäle Messbereich siehe nachfolgende Tabelle Messbereiche Thermoelemente Auflösung Wandler 16 Bit Wandlungszeit pro Kanal 1 ms Gleichtaktbereich ±10 V Eingangswiderstand 2 M Kabelbruchüberwachung Messstrom für typisch 3 µA Kabelbruchüberwachung Überspannungsschutz... -
Seite 7: Messbereiche
S-DIAS ANALOG EINGANGSMODUL AI 088-1 Messbereiche 1.2.1 Messbereiche Thermoelemente Thermopaar Messbereich Messwert Messfehler -10 …+850 °C (-0,501-48,715 mV) Fe-CuNi -100-8500 0,0062 %/Ω -40 … +1200 °C (-1,527-48,838 mV) NiCr-Ni -400-12000 0,0061 %/Ω -40 … +400 °C (-1,475-20,872 mV) Cu-CuNi -400-4000 0,0144 %/Ω... -
Seite 8: Spezifikation Temperaturfühlereingänge Für Klemmstellenkompensation
AI 088-1 S-DIAS ANALOG EINGANGSMODUL Spezifikation Temperaturfühlereingänge für Klemmstellenkompensation Anzahl der Kanäle Fühlertyp KTY 10-62 bzw. KTY 11-62 Messbereich -20 ... +80 °C Messwert -200 ... +800 bei offenem / kurzgeschlossenem Eingang liefert die Hardwareklasse -2147483632 Auflösung Wandler 16 Bit... - Seite 9 S-DIAS ANALOG EINGANGSMODUL AI 088-1 03.04.2020 Seite 7...
-
Seite 10: Sonstiges
AI 088-1 S-DIAS ANALOG EINGANGSMODUL Sonstiges Artikelnummer 20-009-088-1 Hardwareversion 1.x-3.x Normung UL 508 (E247993) Approbationen UL, cUL, CE Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +60 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Betriebsbedingungen Verschmutzungsgrad 2 Höhe bis zu 2000 m EMV-Störfestigkeit... -
Seite 11: Mechanische Abmessungen
S-DIAS ANALOG EINGANGSMODUL AI 088-1 Mechanische Abmessungen 03.04.2020 Seite 9... -
Seite 12: Anschlussbelegung
AI 088-1 S-DIAS ANALOG EINGANGSMODUL Anschlussbelegung Die Temperaturfühler für die Klemmstellenkompensation (KTY1, KTY2 bzw. ab HW3.0 modulinterne Temperatursensoren) können per Software für jeden Thermoelementeingang separat eingestellt werden. Werden die KTY-Temperatureingänge nicht für die Klemmstel- lenkompensation benötigt, können diese auch als unabhängige Temperatureingänge ge- nutzt werden. -
Seite 13: Status Leds
S-DIAS ANALOG EINGANGSMODUL AI 088-1 Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 14: Beschriftungsfeld
AI 088-1 S-DIAS ANALOG EINGANGSMODUL Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 Seite 12 03.04.2020... -
Seite 15: Verdrahtung
S-DIAS ANALOG EINGANGSMODUL AI 088-1 Verdrahtung Anschlussbeispiel 03.04.2020 Seite 13... -
Seite 16: Hinweise
AI 088-1 S-DIAS ANALOG EINGANGSMODUL Hinweise 4.2.1 Allgemeine Hinweise Die vom Analogmodul erfassbaren Signale sind im Vergleich zu den digitalen Signalen sehr klein. Um eine einwandfreie Funktion zu gewährleisten, ist eine sorgfältige Leitungsführung unbedingt einzuhalten: • Die Hutschiene muss eine ordentliche Masseverbindung aufweisen. -
Seite 17: Temperaturmessung Mit Thermoelementen
S-DIAS ANALOG EINGANGSMODUL AI 088-1 4.2.2 Temperaturmessung mit Thermoelementen Die Temperaturmessung mit Thermoelementen beruht auf der temperaturabhängigen Spannung, die an jeder Verbindung zweier Leiter aus unterschiedlichen Metallen (Legie- rungen) entsteht (Seebeck-Effekt). Diese Spannung entsteht daher nicht nur an der Messstelle (wo sie ja erwünscht ist), son- dern auch an der Übergangsstelle zwischen den Thermoelementdrähten und Kupfer (der... -
Seite 18: Direkter Anschluss Der Thermoelemente An Der Steuerung
AI 088-1 S-DIAS ANALOG EINGANGSMODUL 4.2.3 Direkter Anschluss der Thermoelemente an der Steuerung • Ist das Thermoelement galvanisch getrennt, also nicht geerdet ausgeführt, dann wird empfohlen, beim Einsatz von Thermoelementen zur Temperaturmessung in kerami- schen Heizelementen, den Anschluss des Thermoelements mit dem GND-Anschluss der Steuerung zu verbinden, um Messfehler durch Spannungseinkopplung in das Messsignal zu verhindern. -
Seite 19: Anschluss Der Thermoelemente Über Zwischenklemmung Ohne
S-DIAS ANALOG EINGANGSMODUL AI 088-1 4.2.4 Anschluss der Thermoelemente über Zwischenklemmung ohne Ausgleichs- leiter • Ist das Thermoelement galvanisch getrennt, also nicht geerdet ausgeführt, dann wird empfohlen, beim Einsatz von Thermoelementen zur Temperaturmessung in kerami- schen Heizelementen, den Anschluss des Thermoelements mit dem GND-Anschluss der Steuerung zu verbinden, um Messfehler durch Spannungseinkopplung in das Messsignal zu verhindern. -
Seite 20: Montage
AI 088-1 S-DIAS ANALOG EINGANGSMODUL Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung zur Schaltschrankrückwand herstellen. Die einzelnen S-DIAS Module werden aneinander- gereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. Es ist nur die waagrechte Einbaulage (Modulbezeichnung oben) mit ausreichend Abstand der Lüf-... - Seite 21 S-DIAS ANALOG EINGANGSMODUL AI 088-1 Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) 03.04.2020 Seite 19...
-
Seite 22: Adressierung
AI 088-1 S-DIAS ANALOG EINGANGSMODUL Adressierung Address-Mapping Übersicht Adresse Größe Zugriffstyp Beschreibung (hex) (Byte) 0000 Zyklische Daten zur Firmware 0000 keine Daten vorhanden 0080 Zyklische Daten zur HW-Klasse Status Bit 0 24 V DC nicht OK Bit 1 nicht synchronisiert... - Seite 23 S-DIAS ANALOG EINGANGSMODUL AI 088-1 Bit 0 Kabelbruch TMP_1 Bit 1 Kabelbruch TMP_2 …… Bit 7 Kabelbruch TMP_8 Bit 8 Kabelbruch KTY_1 (extern) Bit 9 Kabelbruch KTY_2 (extern) 0096 Kurzschlusserkennung Bit 10 Kabelbruch KTY_1 (extern) Bit 11 Kabelbruch KTY_2 (extern)
- Seite 24 AI 088-1 S-DIAS ANALOG EINGANGSMODUL 0100 Konfigurationsdaten zur Firmware 0100 Checksum über die gesamten Konfigurationsdaten 0102 Länge der Konfigurationsdaten Info (Special-Purpose bzw. Statusbits) Bit 0 Rohwert-Modus 0 … normaler Modus (Ein- und Ausgangswerte abgeglichen) 1 ... Rohwerte werden verwendet und geliefert...
- Seite 25 S-DIAS ANALOG EINGANGSMODUL AI 088-1 Thermoelement-Referenzauswahl 0 … KTY_1, 1 … KTY_2 Bit 0 TMP_1: 0 … KTY_1, 1 … KTY_2 010A Bit 1 TMP_2: …… 0 … KTY_1, 1 … KTY_2 Bit 7 TMP_8: Thermoelement-Referenzauswahl – intern/extern (nur wenn die neuen Features (Bit 2 im Info-Byte auf Adresse 0x0104) aktiviert sind) 0 …...
-
Seite 26: Unterstützte Zykluszeiten
AI 088-1 S-DIAS ANALOG EINGANGSMODUL Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) V1. 00 Zykluszeiten größer gleich 1 ms (in ms) V1.00 V1.00 Seite 24 03.04.2020... -
Seite 27: Änderungen Der Dokumentation
S-DIAS ANALOG EINGANGSMODUL AI 088-1 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 18.10.2017 3.3 Beschriftungsfeld Kapitel ergänzt 5 Montage Grafik ersetzt 09.11.2017 Text 1.5 Sonstiges HW-Version 4.2.3 Direkter Anschluss der Grafik und Text geändert Thermoelemente an der Steuerung 6.1 Address-Mapping Über-... - Seite 28 AI 088-1 S-DIAS ANALOG EINGANGSMODUL Seite 26 03.04.2020...
