3.5 MT 788
13
12
1
11
3

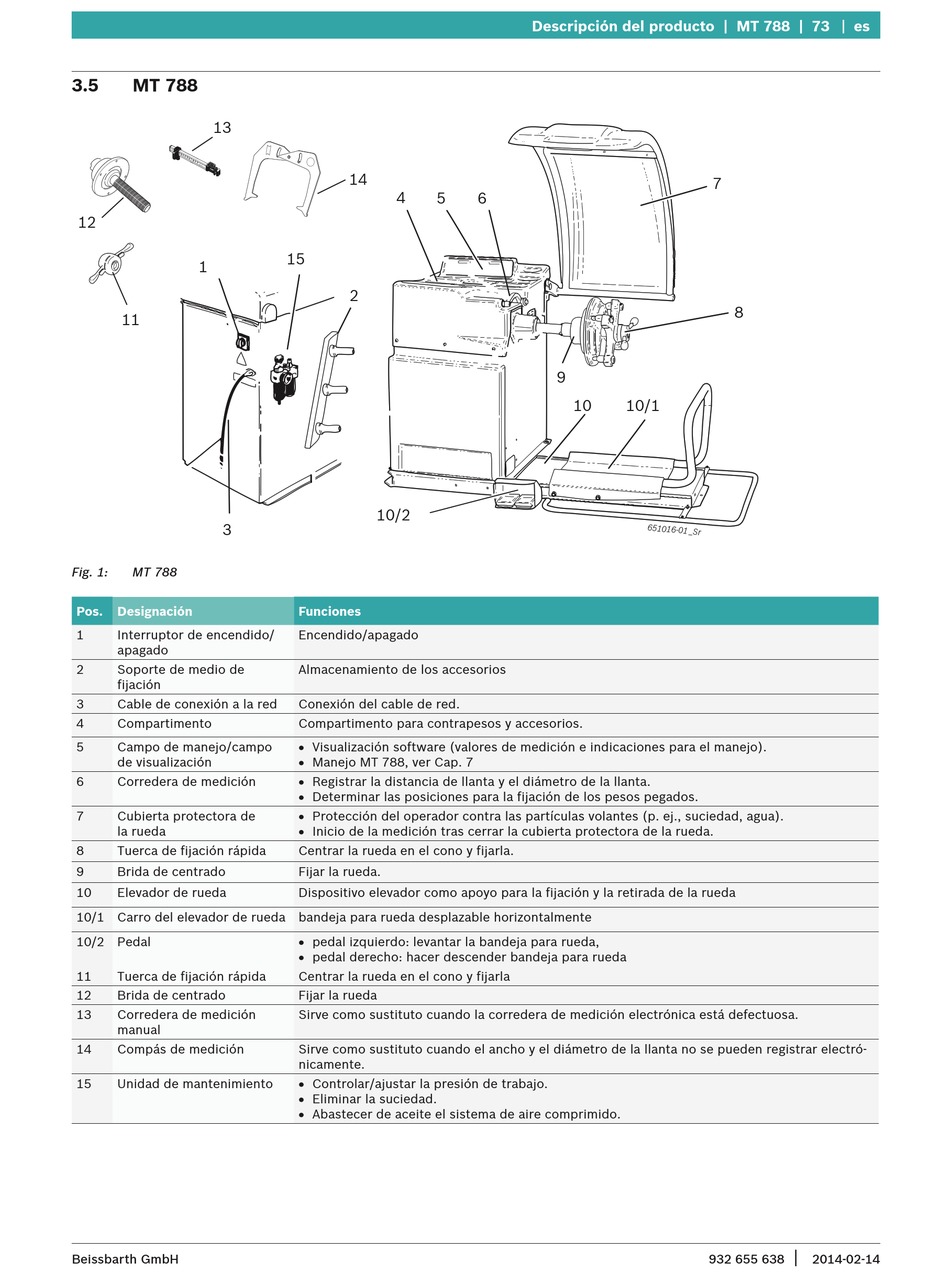

Fig. 1: MT 788
Pos. Designación
1 Interruptor de encendido/
apagado
2 Soporte de medio de
fijación
3 Cable de conexión a la red
4 Compartimento
5 Campo de manejo/campo
de visualización
6 Corredera de medición
7 Cubierta protectora de
la rueda
8 Tuerca de fijación rápida
9 Brida de centrado
10 Elevador de rueda
10/1 Carro del elevador de rueda bandeja para rueda desplazable horizontalmente
10/2 Pedal
11 Tuerca de fijación rápida
12 Brida de centrado
13 Corredera de medición
manual
14 Compás de medición
15 Unidad de mantenimiento
Beissbarth GmbH
14
4 5
15
2
10/2
Funciones
Encendido/apagado
Almacenamiento de los accesorios
Conexión del cable de red.
Compartimento para contrapesos y accesorios.
R Visualización software (valores de medición e indicaciones para el manejo).
R Manejo MT 788, ver Cap. 7
R Registrar la distancia de llanta y el diámetro de la llanta.
R Determinar las posiciones para la fijación de los pesos pegados.
R Protección del operador contra las partículas volantes (p. ej., suciedad, agua).
R Inicio de la medición tras cerrar la cubierta protectora de la rueda.
Centrar la rueda en el cono y fijarla.
Fijar la rueda.
Dispositivo elevador como apoyo para la fijación y la retirada de la rueda
R pedal izquierdo: levantar la bandeja para rueda,
R pedal derecho: hacer descender bandeja para rueda
Centrar la rueda en el cono y fijarla
Fijar la rueda
Sirve como sustituto cuando la corredera de medición electrónica está defectuosa.
Sirve como sustituto cuando el ancho y el diámetro de la llanta no se pueden registrar electró-
nicamente.
R Controlar/ajustar la presión de trabajo.
R Eliminar la suciedad.
R Abastecer de aceite el sistema de aire comprimido.
Descripción del producto | MT 788 | 73
