Reparaturanweisungen
3
• Die Bremszugstange in das Loch im Bremshub-
arm einhaken und Scheibe und Splint montieren.
• Die Keile vor und hinter den Rädern entfernen
und mit „Einstellung der Bremse" fortfahren.
Wichtige Information
Die Zugstange so montieren, daß sich
Scheibe und Splint auf der Außenseite
des Bremshubarms befinden (siehe Abb.).

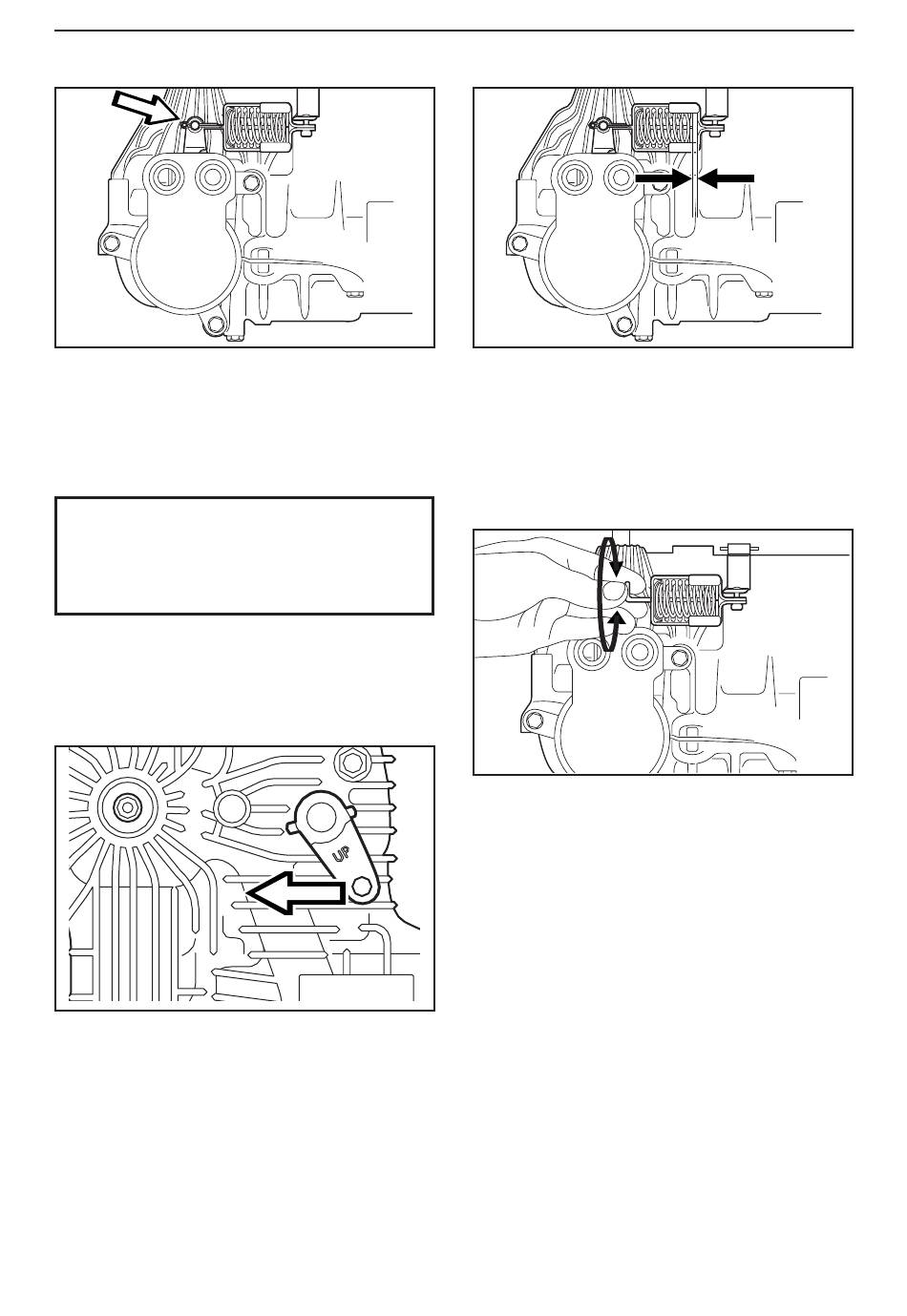

Einstellung der Bremse

1
Die Feststellbremse anziehen und sicherstellen,
daß der Bremsarm des Getriebes so weit wie
möglich nach vorn gezogen ist (siehe Abb.). Dies
mit der Spannschraube des Bremsdrahtseils
justieren.
32
– Deutsch
2
Wenn die Feststellbremse voll angezogen ist, soll
der Spalt zwischen Feder und Befestigungspunkt
des Federhalters 4-8 mm betragen (siehe Abb.).
3
Den Spalt folgendermaßen justieren:
• Feststellbremse lösen.
• Splint und Scheibe entfernen und die
Bremszugstange lösen.
• Die Zugstange zur Justierung des Spaltes in die
Feder hinein- oder herausdrehen (siehe Abb.).
• Die Bremszugstange in das Loch im Brems-
hubarm einhaken und Scheibe und Splint
montieren. Scheibe und Splint sollen auf der
Außenseite des Bremshubarms liegen.
• Die Feststellbremse anziehen und den Spalt
erneut kontrollieren.
• Die Justierung wiederholen, bis die Spaltweite
stimmt.
