Reparaturanweisungen

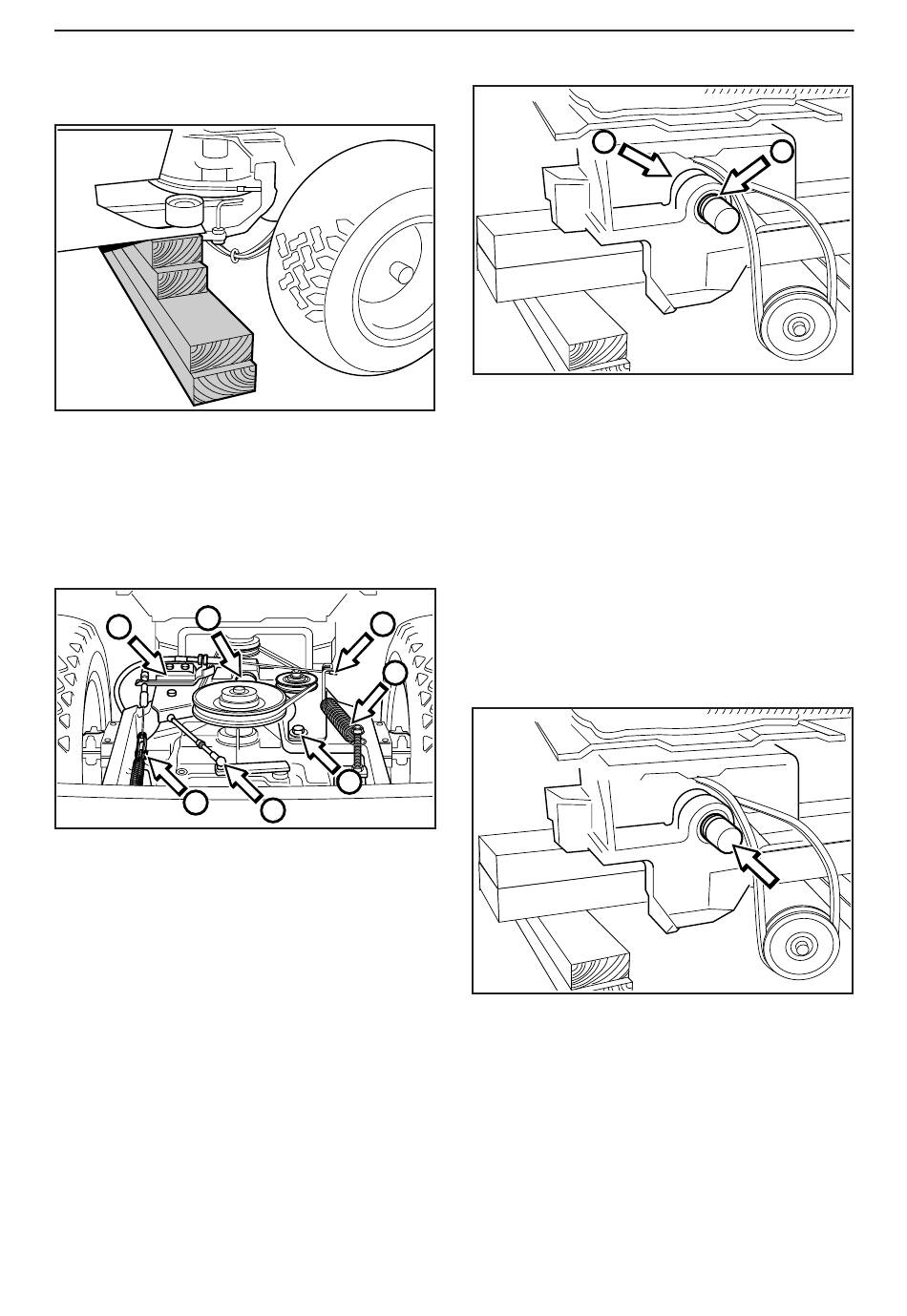

Ausbau der Pendelachse

1
• Den Aufsitzmäher vor dem Heckrahmen auf-
bocken.
• Das Getriebe/Schaltungsgehäuse entfernen.
2
7
6
5
• Die Feder (1) der Spannrolle und das
Kupplungsdrahtseil (2) lösen.
• Den Arm (3) der Spannrolle vom Heckrahmen
lösen und den Riemen von der Riemenscheibe
des Getriebegehäuses abziehen.
• Schaltungs- und Bremsdrahtseil (4 und 5) lösen
und die Befestigungsbleche der Drahtseile (6)
entfernen.
• Sicherungsring und Scheibe von der Pendel-
achse (7) entfernen und den Heckrahmen nach
hinten herausziehen.
24
– Deutsch
2
1
3
4
3
1
Sicherungsring und Scheibe von der inneren
Befestigung der Pendelachse (1) entfernen und die
Pendelachse nach hinten herausziehen.
Wenn der Staubschutz (2) beschädigt ist, muß er
durch einen neuen ersetzt werden.

Einbau der Pendelachse

1
• Die halbe Achse einfetten (die Hälfte ohne
Aussparung) und von hinten in die Lenkspindel
hineindrücken (siehe Abb.).
• Scheibe und Sicherungsring an der inneren
Befestigungsstelle auf die Pendelachse stecken.
• Den Staubschutz (mit der dünnen Lippe nach
hinten) ca. 2/3 auf die Achse schieben und die
Achse auf beiden Seiten des Staubschutzes
schmieren.
2
