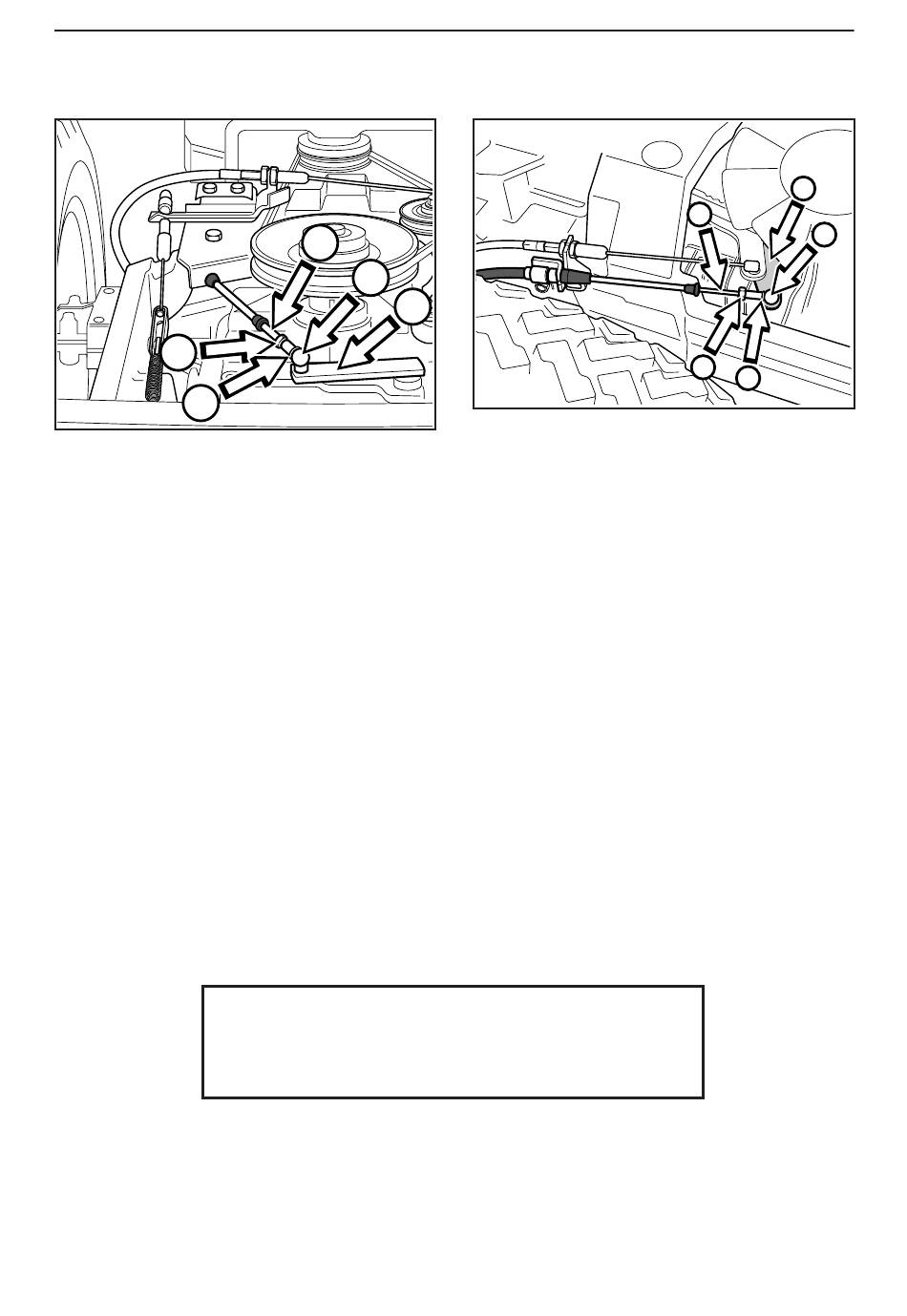

Kontrolle und Justierung der Schaltung,

Rider 850/970

1
2
Die Einstellung der Schaltung kontrollieren: den
Schalthebel in Stellung „N" führen - wenn der Arm
(4) leicht in die freigekuppelte Stellung geht, ist die
Schaltung korrekt eingestellt.
Ist dies nicht der Fall, die Schaltung
folgendermaßen justieren:
1
Die Mutter (1) am Kugelgelenk lösen.
2
Die Sperrfeder (2) so weit zurückschieben, daß sich
die Kugelschale (3) vom Kugelbolzen am Hubarm
(4) abnehmen läßt.
3
Die Lage der Kugelschale (3) auf der Zugstange (5)
justieren, bis die korrekte Einstellung erreicht ist.
4
Die Einstellung mit der Mutter (1) sichern und die
Sperrfeder (2) an ihren Platz schieben.
WICHTIGE INFORMATION
Sicherstellen, daß die Sperrfeder durch das Loch in der
Kugelschale hindurchgeht.
Kontrolle und Justierung des Geschwin-
digkeitsreglers, Rider 1030/1200
5
3
4
1
Die Mutter (1) am Kugelgelenk lösen.
2
Die Sperrfeder (2) so weit zurückschieben, daß sich
die Kugelschale (3) vom Kugelbolzen am Hubarm
(4) abnehmen läßt.
3
Das Gaspedal ganz herunterdrücken und den
Hubarm (4) mit Hilfe eines Schraubenziehers so
weit wie möglich nach vorn führen.
4
Die Lage der Kugelschale (3) auf der Zugstange (5)
justieren, so daß sie gerade über den Kugelbolzen
am Hubarm paßt.
5
Die Einstellung mit der Mutter (1) sichern und die
Sperrfeder (2) an ihren Platz schieben.
Reparaturanweisungen
4
5
3
1
2
21
