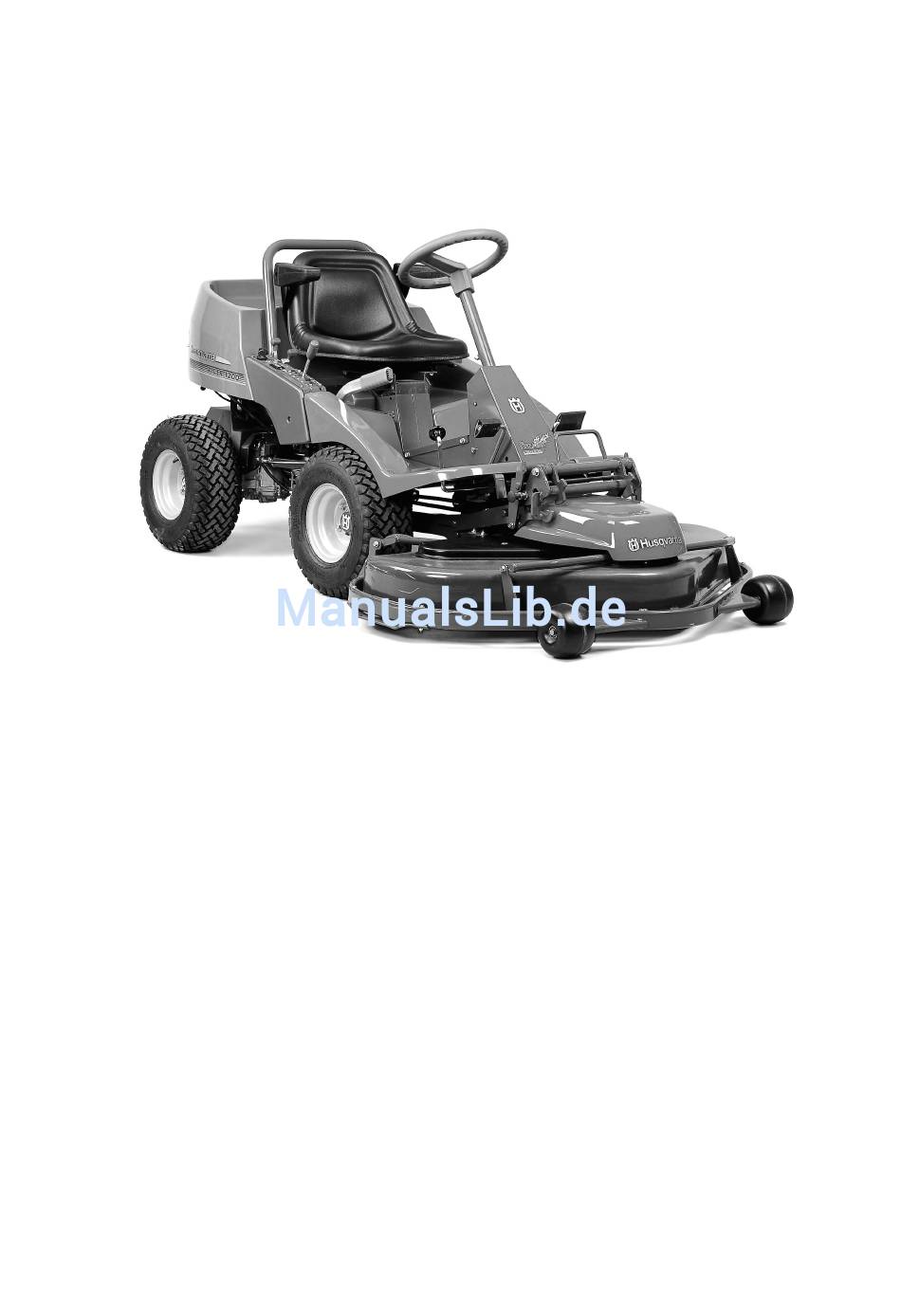

Husqvarna Rider ProFlex Montageanleitung
  1. Anleitungen
  2. Marken
  3. Husqvarna Anleitungen
  4. Rasenmäher
  5. Rider ProFlex
  6. Montageanleitung

Husqvarna Rider ProFlex Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Rider ProFlex
Montage von Zubehörgeräten
101 89 49-51
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna Rider ProFlex

Inhaltszusammenfassung für Husqvarna Rider ProFlex

  • Seite 1 Rider ProFlex Montage von Zubehörgeräten 101 89 49-51...
  • Seite 2 Svenska –...

  • Seite 3: Inhaltsverzeichnis

    Zubehör ........... 7 Demontage von Aggregaten ....4 Technische Daten ........8 EINLEITUNG Beim Modell Rider ProFlex werden Grundmaschine und Schneidaggregat als separate Einheiten geliefert. In dieser Anleitung wird beschrieben, wie die verschiedenen Zubehörgeräte am Husqvarna Rider ProFlex montiert, eingestellt und demontiert werden.
  • Seite 4 MONTAGE VON AGGREGATEN 2. Die Sperre (A) herausziehen und die Haksicher- ung durch Schieben des Handgriffs nach hinten lösen. 3. Durch Hochziehen des Hebels, der sich auf der rechten Seite vom Fahrersitz befindet, das Aggregat anheben. Abb. 4 4. Das Aggregat so einschieben, daß die inneren Zapfen (B) in den Führungen des Geräterahmens anschlagen.

  • Seite 5: Einstellungen

    EINSTELLUNGEN Einstellung von Parallelität und Höhe bei Schneidaggregaten mit Heckauswurf und BioClip-Funktion Die Grundmaschine ist werksseitig eingestellt. Nach der Montage eines Schneidaggregats ist die Justierung von Parallelität und Höhe erforderlich. Ausgangslage: 1. Die Maschine soll auf ebener Unterlage stehen, das Schneidaggregat soll heruntergelassen sein. 2.

  • Seite 6: Demontage Von Aggregaten

    DEMONTAGE VON AGGREGATEN Demontage von Aggregaten 1. Den Rider auf eine ebene Unterlage stellen. 2. Die Bremse blockieren. Dazu das Pedal herunterdrücken und mit dem Druckknopf sperren. Abb. 10 3. Das Aggregat mit dem Steuerhebel anheben. 4. Das Schutzgehäuse entfernen. Abb.
  • Seite 7 DEMONTAGE VON AGGREGATEN 9. Den Höheneinstellhebel durch Hochziehen des hinteren Teils lösen. Bei der Demontage des Schneidaggregates den Hebel durch Hochziehen des vorderen Rahmenteils entlasten. Abb. 14 10. Gleichzeitig an Handgriff und Aggregat ziehen. Wenn das Aggregat ein Stück herausgezogen ist, den Handgriff loslassen.

  • Seite 8: Riemen, Demontage Und Montage

    REM, DEMONTERING och MONTERING Riemen, Demontage und Montage Ausgangslage zur Demontage des Riemens: • Es darf kein Aggregat am Rider montiert sein. • Der Riemen ist vorn um den Handgriff der Haksicherung gelegt. Riemen vorderen Riemenscheibe demontiert wird, geht aus den Punkten 5-8 auf Seite 4 hervor.

  • Seite 9: Servicelage Des Schneidaggregates

    SERVICELAGE Servicelage des Schneidaggregats Damit es für Reinigung, Reparaturen und Service gut zugänglich ist, kann das Aggregat in eine spezielle Servicelage aufgestellt werden. Es wird hochgeklappt und in vertikaler Stellung festgestellt. Aggregat in Servicelage bringen 1. Das Aggregat gemäß den Punkten 1-11 unter „Demontage des Aggregats“...

  • Seite 10: Technische Daten

    TECHNISCHE DATEN Rider ProFlex Dimensionen Rider ProFlex Länge 2 300 mm Breite 1 280 mm Höhe 1 085 mm Betriebsgewicht 300 kg Achsenabstand 855 mm Spurweite 710 mm Reifenmaße 18 x 7,50 x 8 Luftdruck, vorn und hinten 60 kPa (0,6 kp/cm Höchstzulässige Neigung...
