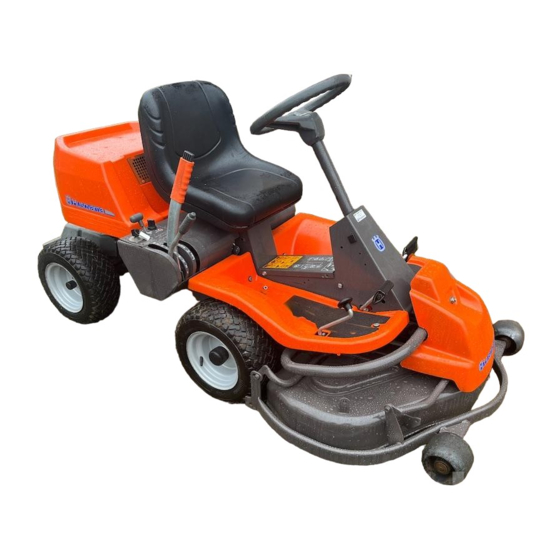

  • Seite 1 Bedienungsanweisung Rider 16 Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Deutsch Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen.

  • Seite 3: Inhaltsverzeichnis

    INHALT Bedienungsanleitung für Rider 16 Einleitung ............. 2 Luftfilter auswechseln ........24 Fahren und Transport auf öffentlichen Luftfilter der Kraftstoffpumpe prüfen ....25 Straßen ............2 Säurespiegel der Batterie prüfen ....25 Abschleppen ............ 2 Zündung ............26 Bestimmungsgemäßer Gebrauch ....2 Kontrolle der Sicherheitseinrichtungen ..

  • Seite 4: Einleitung

    EINLEITUNG Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf eines Husqvarna Riders. Unsere Ridermodelle sind nach bewährtem Konzept mit frontmontiertem Mähaggregat und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen Rider überaus effektiv. Die übersichtlich angeordneten Bedienhebel und das mit Pedalen gesteuerte Hydrogetriebe tragen ebenfalls zur Leistung der Maschine bei.

  • Seite 5: Guter Service

    EINLEITUNG Guter Service Husqvarnas Produkte werden weltweit ausschließlich über den Servicefachhandel vertrieben, damit unsere Kunden stets den bestmöglichen Kundendienst und Service erhalten. Vor dem Ausliefern wurde Ihre Maschine beispielsweise von Ihrem Händler geprüft und eingestellt. Wenn Sie Ersatzteile benötigen oder Fragen zu Service, Garantie usw. haben, wenden Sie sich bitte an: Motor Getriebe Diese Bedienungsanleitung gehört zur...

  • Seite 6: Erklärung Der Symbole

    ERKLÄRUNG DER SYMBOLE Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanleitung zu sehen. Bitte machen Sie sich mit ihrer Bedeutung vertraut. Lesen Sie die Betriebsanleitung. Leerlauf Schnell Langsam Motor aus Choke Kraftstoff Ölstand Mähhöhe Rückwärtsgang Vorwärtsgang Zündung Hydrostatischer Freilauf Gehörschutz benutzen Feststellbremse Warnung...

  • Seite 7: Sicherheitsvorschriften

    SICHERHEITSVORSCHRIFTEN Sicherheitsvorschriften Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. WARNUNG! Dieses Symbol bedeutet, dass auf wichtige Sicherheitsvorschriften hingewiesen wird. Es gilt Ihrer Sicherheit. Allgemeine Verwendung • Lesen Sie alle Anweisungen in dieser Bedie- nungsanleitung und an der Maschine, bevor Sie sie starten.
  • Seite 8 SICHERHEITSVORSCHRIFTEN • Fahren Sie vorsichtig um feste Gegenstände, WARNUNG! damit die Messer nicht dagegen schlagen. Motorabgase und einige ihrer Niemals über einen Fremdkörper fahren. Inhaltsstoffe sowie einige Maschinenteile enthalten oder • Die Maschine nur bei Tageslicht oder bei emittieren Chemikalien, die sonstiger guter Beleuchtung benutzen.

  • Seite 9: Fahren Am Hang

    SICHERHEITSVORSCHRIFTEN Fahren am Hang Das Fahren am Hang ist eine der Situationen, wo die größte Gefahr besteht, dass der Fahrer die Kontrolle verliert oder die Maschine umkippt, was schwere Verletzungen oder sogar tödliche Unfälle verursachen kann. Alle Hänge verlangen besonde- re Vorsicht.

  • Seite 10: Kinder

    SICHERHEITSVORSCHRIFTEN Kinder • Tragische Unfälle können eintreffen, wenn der Fahrer nicht auf Kinder in der Nähe der Maschine achtet. Kinder sind oft neugierig und wollen sich Maschine und Mäharbeiten aus der Nähe ansehen. Niemals davon ausgehen, dass Kinder dort bleiben, wo Sie sie zuletzt gesehen haben.
  • Seite 11 SICHERHEITSVORSCHRIFTEN • Undichtigkeiten in der Kraftstoffanlage sind zu beheben, bevor der Motor angelassen werden darf. • Maschine und Kraftstoff so aufbewahren, dass keine Gefahr von Schäden durch leckenden Kraftstoff oder Kraftstoffdämpfe entstehen kann. • Den Kraftstoffstand vor jedem Gebrauch prüfen und den Tank nicht ganz füllen, sodass sich der WARNUNG! Kraftstoff ausdehnen kann;...

  • Seite 12: Transport

    SICHERHEITSVORSCHRIFTEN • Die Maschine niemals im Haus oder in mangel- haft belüfteten Räumen verwenden. Die Abgase enthalten Kohlenmonoxid, ein geruchloses, giftiges und lebensgefährliches Gas. • Anhalten und die Ausrüstung prüfen, wenn Sie auf etwas auffahren. Bei Bedarf vor dem Start reparieren.

  • Seite 13: Vorstellung

    Freude haben werden. ermöglicht. Diese Bedienungsanleitung beschreibt das Aufsitz- Das Gerät ist mit einem Pedal für Vorwärtsfahrt und mähermodell Rider 16, das mit einem Briggs & einem Pedal für Rückwärtsfahrt ausgestattet. Stratton-Motor mit 15,5 PS ausgestattet ist. 6017-213 8009-114...

  • Seite 14: Gas-/Chokehebel

    VORSTELLUNG Gas-/Chokehebel Mit dem Gashebel wird die Drehzahl des Motors und damit auch die Drehgeschwindigkeit der Messer geregelt. Der Hebel wird auch benutzt um die Chokefunktion zu betätigen. Bei Betätigung der Chokefunktion erhält der Motor ein fetteres Kraftstoff-Luftgemisch. Dieses erleichtert einen Kaltstart. 6004-004H Geschwindigkeitsregler Die Geschwindigkeit der Maschine wird stufenlos...

  • Seite 15: Mähaggregat

    VORSTELLUNG Mähaggregat Rider 16 kann mit vier verschiedenen Mähaggregaten ausgestattet werden. BioClip - 900 mm/36" Combi - 1120 mm/44" Combi - 1030 mm/41" Siehe ”Wartung/Mähwerk prüfen” zur Identifizierung des Mähaggregats. 6017-214 Hubhebel für Mähaggregat Der Hubhebel wird für das Umstellen des Mähaggregats in Transport- oder Mähstellung...

  • Seite 16: Verstellhebel Für Mähhöhe

    VORSTELLUNG Verstellhebel für Mähhöhe Mit diesem Hebel kann die Mähhöhe in 9 Stufen geregelt werden. Combi, 40-90 mm (1 9/16" - 3 9/16") BioClip-Aggregat, 45-95 mm (1 3/4" - 3 3/4") 6004-013H Sitz Der Sitz kann über ein Gelenk an der Vorderkante nach vorn gekippt werden.

  • Seite 17: Fahrbetrieb

    FAHRBETRIEB WICHTIGE INFORMATION Das Lufteinlassgitter in der Motorhaube hinter dem Fahrersitz darf nicht durch z. B. Kleidungsstücke, Laub, Gras oder Schmutz blockiert werden. Die Kühlung des Motors verschlechtert sich. Schwere Motorschäden können entstehen. 8009-431 Vor dem Start • Vor dem Start sind die Sicherheitsvorschriften und die Informationen bezüglich der Lage der Bedienungsorgane (siehe Seiten 5-14) durchzu- lesen.
  • Seite 18 FAHRBETRIEB Bei warmem Motor: 4. Den Gashebel zwischen Position 1 und 2 stellen. 6007-005H 5. Zündschlüssel in Startstellung drehen. WICHTIGE INFORMATION STOP START Den Anlasser nicht länger als jeweils 5 Sekunden fahren. Wenn der Motor nicht anspringt, ist vor dem nächsten Startver- such etwa 10 Sekunden abzuwarten.

  • Seite 19: Betrieb Des Aufsitzmähers

    FAHRBETRIEB Betrieb des Aufsitzmähers 1. Feststellbremspedal zuerst betätigen und dann loslassen, um die Feststellbremse zu lösen. 6017-012 2. Vorsichtig eines der Pedale betätigen, bis die gewünschte Geschwindigkeit erhalten wird. Für Vorwärtsfahrt ist das Pedal (1) zu betätigen, für Rückwärtsfahrt das Pedal (2). 6017-214A 3.

  • Seite 20: Ratschläge Für Das Mähen

    FAHRBETRIEB 4. Die Sperre des Hubhebels drücken und das Mähaggregat senken. WICHTIGE INFORMATION Die Lebensdauer der Antriebsriemen wird wesentlich verlängert, wenn der Motor beim Einschalten des Mähwerks mit niedriger Drehzahl läuft. Deshalb erst Gas geben, wenn das Mähaggregat in Mähposition gesenkt worden ist. 6007-009H Ratschläge für das Mähen •...

  • Seite 21: Motor Abstellen

    FAHRBETRIEB WARNUNG! Fahren Sie den Aufsitzmäher niemals in einem Gelände mit einer größeren Neigung als 15°. Mähen Sie auf Abhängen berg- auf und bergab, niemals quer zum Abhang. Vermeiden Sie, die Fahrtrichtung schnell zu ändern. MAX 15 6007-002 Motor abstellen Wenn der Motor schwer gearbeitet hat und heiß...

  • Seite 22: Wartung

    WARTUNG Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen die am Aufsitzmäher vorzunehmen sind, zusammen- gestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer auto- risierten Servicewerkstatt zu überlassen. Wartungsabstand in Täglich Stunden Wartung Seite dem Start Motorölstand prüfen Kühllufteinlaß des Motors prüfen Luftfilter der Kraftstoffpumpe prüfen Lenkseilzüge prüfen Batterie prüfen...

  • Seite 23: Abdeckungen Des Aufsitzmähers Ausbauen

    WARTUNG Abdeckungen des Aufsitzmähers ausbauen Motorhaube Wenn die Motorhaube aufgeklappt ist, ist der Motor für Servicearbeiten zugänglich. Den Sitz nach vorn kippen, die Gummischlaufe unter dem Sitz lösen und die Haube nach hinten aufklappen. 6008-001 Fronthaube Das Schnappschloß an der Fronthaube öffnen und die Haube abheben.

  • Seite 24: Lenkseilzüge Prüfen Und Einstellen

    WARTUNG Lenkseilzüge prüfen und einstellen Die Lenkung wird mit Seilzügen betätigt. Diese können nach einiger Zeit ausgedehnt werden, wobei sich die Lenkeinstellung ändert. Die Lenkung ist auf folgende Weise zu prüfen und einzustellen: 1. Rahmenblech durch Lösen der Schrauben (zwei an jeder Seite) ausbauen. 6008-008H 2.

  • Seite 25: Gasregelzug Einstellen

    WARTUNG Gasregelzug einstellen Wenn der Motor nicht anspricht, wenn Gas gege- ben wird, oder wenn die Höchstdrehzahl nicht erreicht wird, kann der Gasregelzug wie folgt eingestellt werden: 1. Spannschraube (am Pfeil) lösen und Gasregler auf Choke schieben. 8009-402 2. Den Mantel des Gaszugs ganz nach rechts ziehen und kontrollieren, dass die Chokevor- richtung voll aktiviert ist.

  • Seite 26: Kraftstoffilter Auswechseln

    WARTUNG Kraftstoffilter auswechseln Das Kraftstoffilter in der Leitung alle 100 Stunden (einmal je Saison) oder öfter, wenn es verstopft ist, auswechseln. Vorgang beim Auswechseln des Filters: 1. Die Motorhaube aufklappen. 2. Schlauchschellen vom Filter weg versetzen. Eine Flachzange anwenden. 3. Filter von den Schlauchenden abziehen. 4.

  • Seite 27: Luftfilter Der Kraftstoffpumpe Prüfen

    WARTUNG 7. Die Kanten des Gehäuses in die Führungen einpassen und das Luftfiltergehäuse wieder montieren. 8009-407 8. Den Handgriff nach außen ziehen. Den Handgriff am Luftfiltergehäuse einhaken, das Gehäuse nach innen drücken und dadurch schließen. 8009-410 Luftfilter der Kraftstoffpumpe prüfen Regelmäßig prüfen, daß...

  • Seite 28: Zündung

    WARTUNG Zündung Der Motor hat eine elektronische Zündung. Nur die Zündkerze muss gepflegt werden. Empfohlene Zündkerze, siehe Kapitel ”Technische Daten”. WICHTIGE INFORMATION Eine falsche Zündkerze kann den Motor beschädigen. Ziehen Sie den Zündkabelschuh ab und reinigen Sie den Bereich um die Zündkerze. Entfernen Sie die Zündkerze mit einem 5/8"...

  • Seite 29: Kontrolle Der Sicherheitseinrichtungen

    WARTUNG Kontrolle der Sicherheitseinrichtungen Kontrolle der Sicherheitseinrichtungen des Aufsitzmähers, die ein Anlassen oder Fahren des Mähers unter folgenden Voraussetzungen verhindern. Ein Anlassen des Motors darf nur möglich sein, wenn das Mähaggregat angehoben (Transportstellung) ist und die Hydrostatpedale auf Startmotor Funktioniert Leerlauf gestellt sind.

  • Seite 30: Hauptsicherung

    WARTUNG Hauptsicherung Die Sicherung befindet sich in einem losen Halter unter dem Deckel des Batteriekastens, vor der Batterie. Typ: Flachstiftbügel, 15 A. Beim Auswechseln keine andere Sicherung verwenden. Ein abgebrannter Bügel zeigt an, dass die Sicherung ausgelöst hat. Beim Austausch die Sicherung aus dem Halter ziehen.

  • Seite 31: Montage Des Mähaggregates

    WARTUNG Montage des Mähaggregates 1. Den Rider auf ebenem Untergrund abstellen, die Feststellbremse betätigen. Kontrollieren, ob der Hebel für die Schnitthöheneinstellung auf die niedrigste Stufe eingestellt ist. Sicherstellen, daß am Mähaggregat (1) Stützräder montiert sind. 2. Am Handgriff vorn (BioClip 90) oder am Rah- men des Mähaggregates (2) anfassen und das Aggregat unter den Aufsitzmäher schieben, darauf achten, daß...

  • Seite 32: Bodendruck Des Mähaggregats Prüfen Und Einstellen

    WARTUNG Bodendruck des Mähaggregats prüfen und einstellen Man erzielt ein optimales Mähergebnis, wenn das Mähaggregat die Form des Rasens verfolgt, ohne zu stark auf diesen zu drücken. Der Druck wird mit je einer Schraube an den Seiten des Aufsitzmähers eingestellt. 1.

  • Seite 33: Parallelität Des Mähaggregats Einstellen

    WARTUNG Parallelität des Mähaggregats einstellen 1. Motorhaube gemäß Beschreibung auf Seite 21 nach oben klappen. 2. Die Muttern der Parallelitätsstrebe lösen. 3. Die Strebe herausdrehen (verlängern), um die Hinterkante des Aggregats anzuheben. Die Strebe hineindrehen (verkürzen), um die Hinterkante des Aggregats zu senken. 4.

  • Seite 34: Riemen Des Mähaggregates Auswechseln

    WARTUNG Riemen des Mähaggregats auswechseln WICHTIGE INFORMATION! Riemenwechsel am BioClip 90 Bei einem BioClip-Aggregat müssen die BioClip 90 wird von einem Zahnriemen angetrieben, Messer stets im Winkel von 90° zueinander der die Rotation der Messer synchronisiert. Der liegen. Sonst können sie aneinander- Riemen befindet sich unter dem Gehäuse des treffen und das Mähaggregat ernsthaft Mähaggregates.

  • Seite 35: Servicestellung Des Mähaggregates

    WARTUNG Servicestellung des Mähaggregates Das Mähaggregat kann in eine Servicestellung gebracht werden, damit es für Reinigung, Repara- tur und Service besser zugänglich ist. In dieser Servicestellung ist das Aggregat vertikal auf- und festgestellt. Aggregat in Servicestellung bringen 1. Den Rider auf ebenem Untergrund abstellen. Die Feststellbremse (1) anziehen.
  • Seite 36 WARTUNG 4. Am hinteren Aggregatteil an beiden Seiten jeweils ein Stützrad montieren. WARNUNG! Beim Ausbau des Mähaggregats eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 6017-221 5. Der Feder an der Spannrolle des Treibriemens lösen. 6017-222 6.

  • Seite 37: Rückstellen In Normalstellung

    WARTUNG WARNUNG! Vorsicht - Klemmgefahr! 7. Den Treibriemen (1) abziehen. Danach den Splint (2) herausziehen. 6017-225 8. Rahmen vorziehen und Splint wieder anbringen. 6017-226 9. Das Aggregat an der Vorderkante anfassen, herausziehen und in die Servicestellung aufstellen. Wenn der zylindrische Bolzen, der das Mähaggregat nun festhält, entfernt wird, kann das Mähaggregat weggehoben werden.

  • Seite 38: Mähwerk Prüfen

    WARTUNG Mähwerk prüfen Für ein optimales Mähergebnis müssen die Messer fehlerfrei und scharf sein. Prüfen, daß die Befestigungsschrauben der Messer gut angezogen sind. WICHTIGE INFORMATION Die Messer sollten von einer autorisierten Servicewerkstatt ausgewechselt bzw. geschliffen werden. Nach dem Schleifen sind die Messer auszuwuchten.

  • Seite 39: Austausch Des Schaltstifts (Bioclip)

    WARTUNG Austausch des Schaltstifts (BioClip) Um das BioClip-Aggregat und seinen Antrieb beim Auffahren auf Hindernisse zu schützen, sind die Messer mit einem Schaltstift ausgerüstet. An jedem Messerbolzen befindet sich eine gewölbte federnde Friktionsscheibe. Diese Scheibe muss beim Austausch des Schaltstifts stets durch eine neue ersetzt werden.

  • Seite 40: Schmierung

    SCHMIERUNG Ölstand im Motor prüfen Der Ölstand im Motor ist bei waagerecht stehendem Aufsitzmäher und abgestelltem Motor zu kontrollieren. Die Motorhaube aufklappen. Meßstab lösen und herausziehen. Meßstab abwischen und wieder einsetzen. Der Meßstab muß ganz eingedreht sein. Danach Meßstab lösen und herausziehen. Ölstand ablesen.

  • Seite 41: Ölstand Im Getriebe Prüfen

    SCHMIERUNG Ölstand im Getriebe prüfen 1. Getriebehaube entfernen. Die beiden Schrauben (je eine pro Seite) lösen und Getriebehaube abheben. 6008-039H 2. Sicherstellen, dass der Getriebeöltank Öl enthält. Bei Bedarf mit Motorenöl SAE 10W/30 (Klasse SF–CC) auffüllen. 6008-240H Schmierung des Riemenspannners Riemenspanner regelmäßig mit Schwefelmolybdän- fett guter Qualität* schmieren.

  • Seite 42: Störungssuchplan

    STÖRUNGSSUCHPLAN Störung Ursache Motor springt nicht an • Kraftstofftank leer • Zündkerze fehlerhaft • Zündkerzenanschluss fehlerhaft • Schmutz in Vergaser oder Kraftstoffleitung Anlasser dreht den Motor nicht durch • Batterie leer • Schlechter Kontakt an Kabelanschlüssen der Batterie- pole • Hubhebel für Mähaggregat in falscher Stellung •...

  • Seite 43: Verwahrung

    VERWAHRUNG Winterverwahrung Für die Verwahrung des Aufsitzmähers sind folgen- de Maßnahmen zu treffen: Nach dem Ende der Mähsaison sollte der Aufsitz- 1. Den Aufsitzmäher gut säubern, besonders die mäher sofort für die Winterverwahrung in Ordnung Unterseite des Mähaggregats. Lackschäden gebracht werden. Dies gilt auch, wenn die Maschine sind auszubessern, um Rostangriffe zu vermei- länger als 30 Tage nicht angewendet wird.

  • Seite 44: Technische Daten

    TECHNISCHE DATEN Abmessungen Rider 16 Länge ohne Aggregat 2020 mm/6.61 ft Breite ohne Aggregat 880 mm/2.89 ft Höhe 1070 mm/3.52 ft Betriebsgewicht 247-260 kg/543-572 lb inkl. Aggregat Radstand 855 mm/2.8 ft Spurbreite vorn 715 mm/2.34 ft hinten 625 mm/2.05 ft Reifengröße...

  • Seite 45: Eu-Konformitätserklärung

    (nur für Europa) Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel. +46-36-146500, versichert hiermit, dass der Aufsitzrasenmäher Husqvarna Rider 16 von den Seriennummern des Baujahrs 2002 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: - vom 22.

  • Seite 46: Servicejournal

    SERVICEJOURNAL Maßnahme Lieferservice 1. Batterie mit Batteriesäure füllen und vier Stunden aufladen. 2. Lenkrad, Sitz und ggf. sonstige Teile montieren. 3. Mähaggregat einstellen: Hubfedern justieren (das ”Gewicht” des Mähaggregats soll ca. 12-15 kg/26.5-33 lbs betragen). Gilt nur für BioClip. Das Aggregat so einstellen, dass seine Hinterkante ca. 2-4 mm/1/8"...
  • Seite 47 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift Deutsch –...
  • Seite 48 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift – Deutsch...
  • Seite 49 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift Deutsch –...
  • Seite 50 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift – Deutsch ´®z+RÆM¶1n¨...
  • Seite 51 Deutsch –...
  • Seite 52 115 00 04-51 ´®z+RÆM¶1n¨ 2004W49...
