Den Sicherungsring (9) des unteren Lagers und
dann das Lager (10) nach unten abziehen.
8
Die Lenkachse (5) nach unten herausziehen.
9
Der Einbau der Lenkachse erfolgt in umgekehrter
Reihenfolge. Die zwei Mitnehmer (3) der Lenk-
stange sind bei der Montage mit einem Anzieh-
moment von 5-10 Nm anzuziehen.
8
11
12

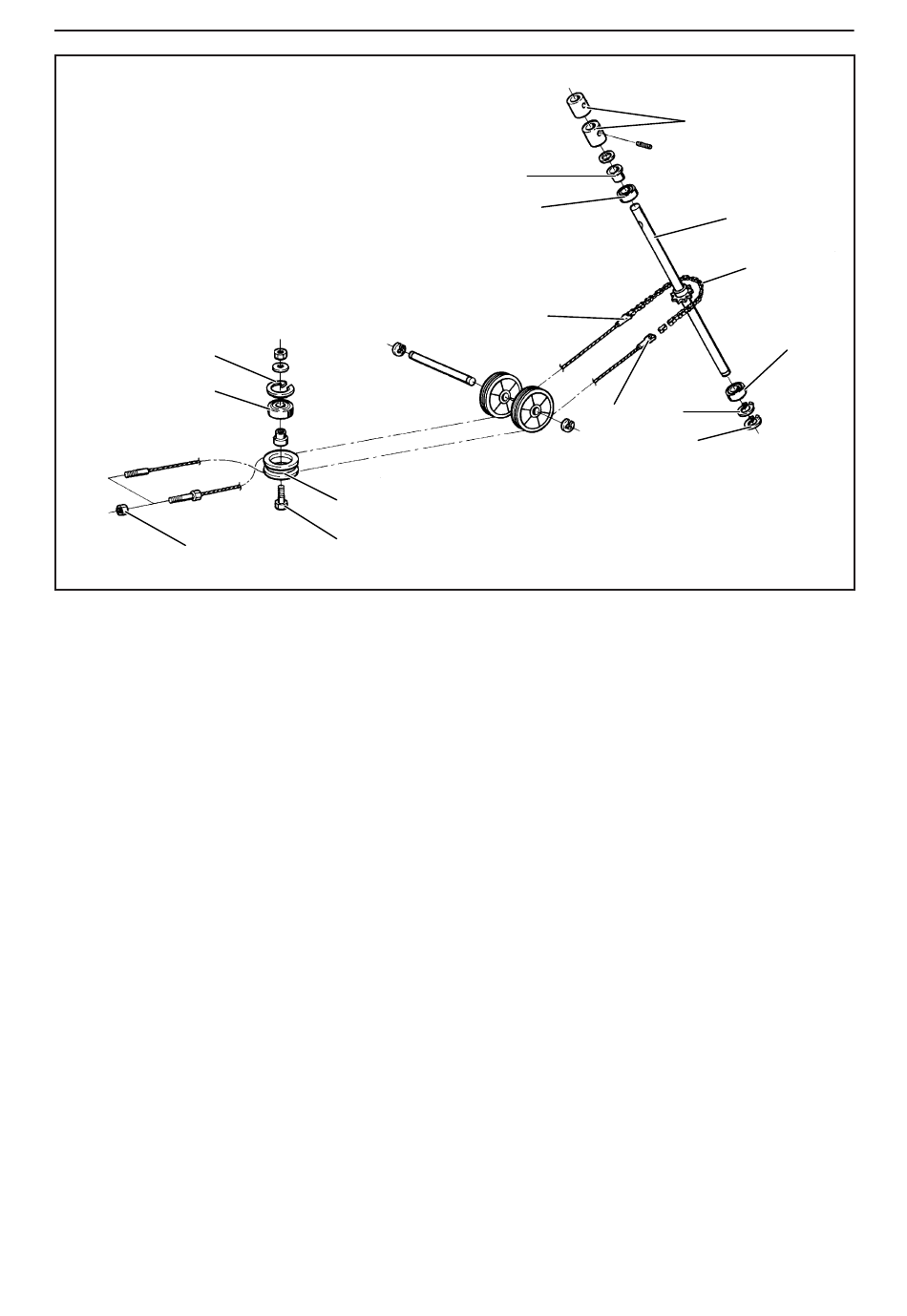

Ausbau/Einbau der Drahtseilrolle

1
Die hintere Befestigung der Lenkungsdrahtseile (1)
lösen.
2
Schraube (12) und Drahtseilrolle (11) entfernen.
3
Den Sicherungsring (13) des Lagers entfernen und
das Lager (14) herausklopfen.
4
Der Einbau der Drahtseilrolle erfolgt in umgekehrter
Reihenfolge.
Nach der Montage ist die Drahtseilspannung zu
kontrollieren (siehe S. 17).
Für Rider 1030 Bioclip und Rider 1200 ist ein
kompletter Satz mit Befestigungsteilen,
Drahtseilrolle, Buchse und Lager erhältlich, Art.-Nr.
506 50 09-01. Für Rider 850 und 970 müssen diese
Teile einzeln bestellt werden.
