Bremse Des Hydrogetriebes; Ausbau Der Bremse; Einbau Der Bremse - Husqvarna Rider 850 Werkstatt-Handbuch

Bremse des Hydrogetriebes

Ausbau der Bremse

1
1
2
2

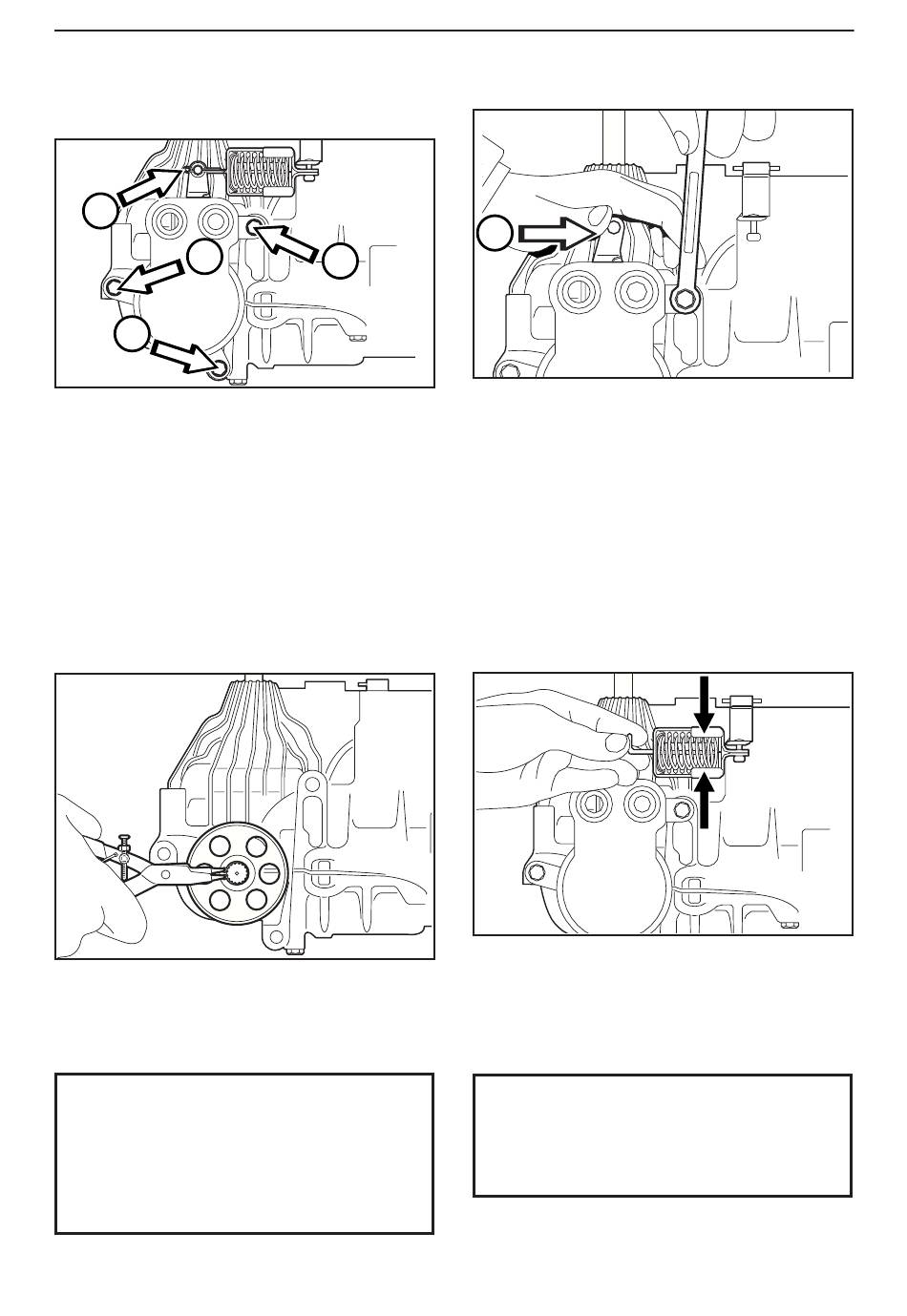

• Vor und hinter die Räder Keile legen, so daß der
Aufsitzmäher nicht rollen kann, und dann die
Feststellbremse lösen.
• Splint und Scheibe von der Zugstange der
Bremse demontieren (1).
• Die drei Bolzen mit Unterlegscheiben (2) vom
Hydrogetriebe demontieren und das
Bremsbandpaket abnehmen.
2
Den Sicherungsring entfernen und die Brems-
trommel nach außen abziehen.
WICHTIGE INFORMATION
Es ist nur selten notwendig, die Brems-
trommel zu demontieren. Sollte es jedoch
erforderlich sein, werden zur Demontage
evtl. ein Abzieher und/oder eindringendes
Öl benötigt.

Einbau der Bremse

1
1
2
• Die Bremstrommel auf die Achse schieben und
den Sicherungsring anbringen.
• Das Bremsbandpaket am Hydrogetriebe mon-
tieren und die drei Bolzen mit Unterlegscheiben
von Hand anziehen.
• Den Bremshubarm (1) nach hinten drücken, so
daß die Bremsbänder die Trommel blockieren,
und die drei Bolzen mit einem Anziehmoment
von 27 Nm (20 ft, lbs.) anziehen, während die
Trommel blockiert ist.
2
Die Bremsfeder mit Halter am goldfarbenen Brems-
arm installieren; dazu die Aussparungen im Halter
in die Metallaschen am Bremsarm einpassen und
den Halter zum Getriebe hin drehen.
WICHTIGE INFORMATION
Den Federhalter so einsetzen, daß die
Blechlaschen (siehe Pfeile) des Halters
vom Getriebe weg zeigen.
