Schaltplan Rider 1030 Bioclip/1200 - Husqvarna Rider 850 Werkstatt-Handbuch

4
1
1. Bremsschalter, hydrogetriebe
2. Microschalter, schneidaggregat
3. Mikroschalter, Sitz
4. Zündschloß
5. Holzmesser
6. Startrelais
7. Motor

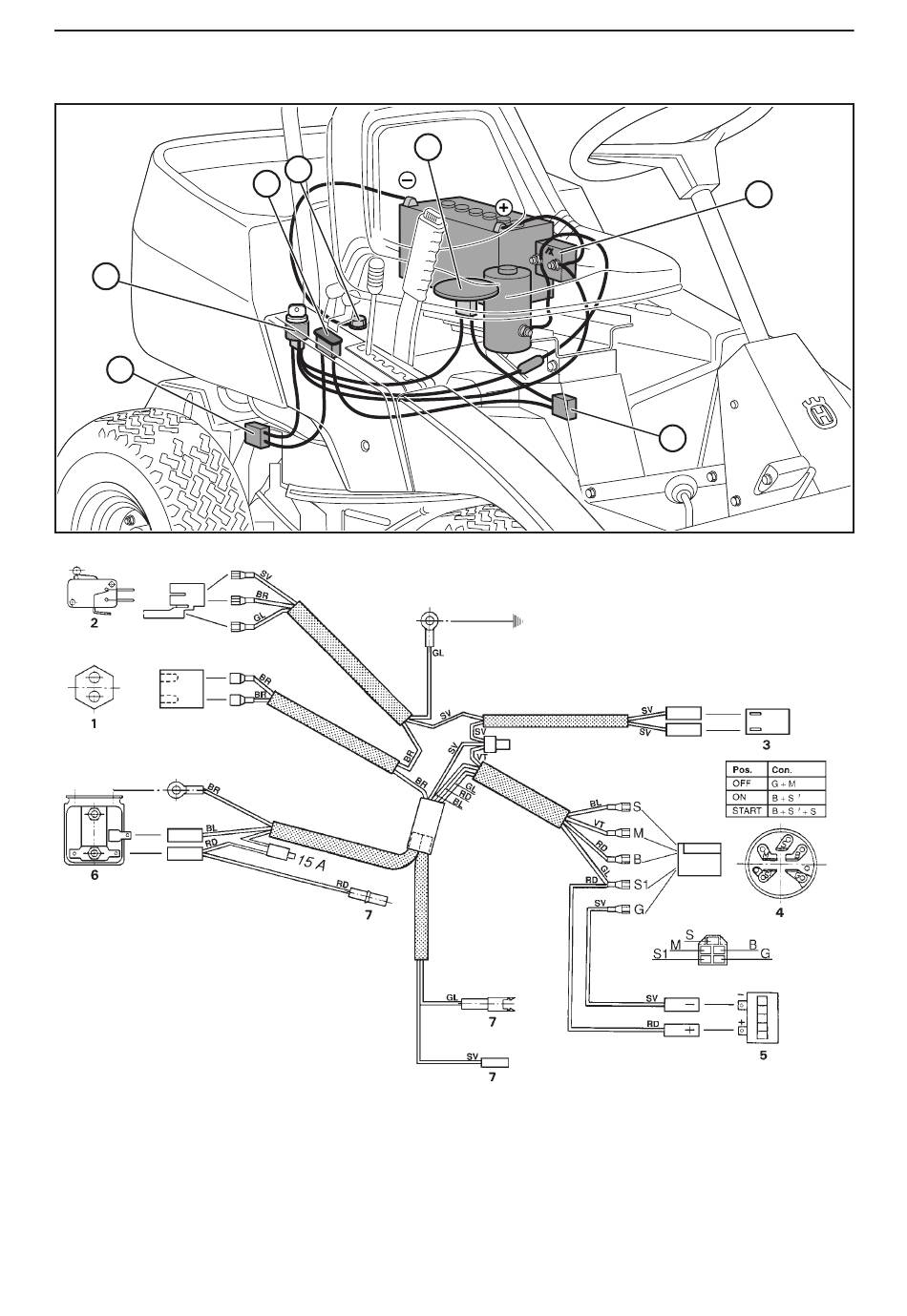

Schaltplan Rider 1030 Bioclip/1200

3
7
5
Elsystem
6
2
Erklärung der Abkürzungen für
Farben auf dem Schaltplan
RD = Rot
BL = Blau
VT = Weiß
SV = Schwarz
GL = Gelb
BR = Braun
