Inhaltszusammenfassung für Husqvarna Rider 175

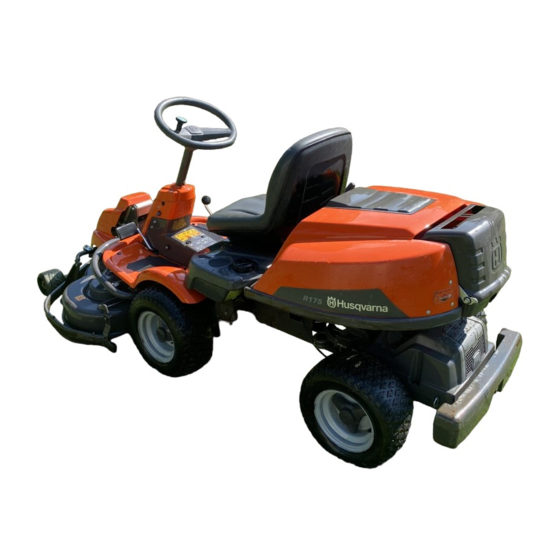

- Seite 1 Bedienungsanw eisung Rider 175 Rider 175 AWD Lesen Sie die Bedien ungsanweisung sorgfältig durch und machen G G G G e e e e r r r r m m m m a a a a n n n n...
-
Seite 2: Inhaltsverzeichnis
Reinigung ..............Abdeckungen des Aufsitzmähers ausbauen ....Lenkseilzüge prüfen und einstellen ......Einstellung der Feststellbremse Rider 175 ....Einstellung der Feststellbremse Rider 175 AWD ..Gasregelzug prüfen und einstellen ......Kraftstoff-Filter austauschen ........Luftfilter wechseln ............Luftfilter der Kraftstoffpumpe prüfen ...... -
Seite 3: Ser Vicejournal
Ser vicejournal Lief erservice 1a. Trocken geladene Batterie (506788801) Batterie mit Batteriesäure füllen und 4 Stunden mit max. 6 A laden. 1b. Nass geladene Batterie (510138501) Batterie 4 Stunden mit max. 3 A laden. Lenkrad, Sitz und ggf. sonstige Teile montieren. Den Luftdruck in den Reifen kontrollieren und ggf. -
Seite 4: Einleitung
EINLEITUNG Sehr g eehrter Kunde! Wir g ratulieren Ihnen zum Kauf eines Husqvarna Riders. Unsere Ridermodelle sind nach bewährtem Konzept mit frontmontiertem Schneidwerk und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen Rider überaus effektiv. Weitere Leistungsmerkmale sind die kompakt angeordneten Bedienelemente und die durch Pedale geregelte hydrostatische Kraftübertragung. -
Seite 5: Guter Service
Guter Ser vice Die Produkte v on Husqvarna werden weltweit ausschließlich von Fachhändlern mit Service vertrieben. Somit erhalten Sie als Kunde immer den besten Support und Service. So wurde Ihr Produkt vor der Lieferung z. B. von Ihrem Händler kontrolliert und eingestellt, siehe die Eintragung im Servicejournal dieser Bedienungsanweisung. -
Seite 6: Symbolerklär Ung
SYMBOLERKLÄR UNG Symbole Feststellbremse Diese Symbole sind auf dem A ufsitzmäher und in der Bedienungsanweisung zu sehen. Umweltbelastende Geräuschemissionen gemäß der Richtlinie der Europäischen WARNUNG! Durch nachlässige oder Gemeinschaft. Die Emission des Gerätes ist falsche Handhabung können schwere im Kapitel Technische Daten und auf dem Verletzungen oder tödliche Unfälle von Geräteschild angegeben. - Seite 7 SYMBOLERKLÄR UNG V or Reparatur oder Wartung den Motor abstellen und das Zündkabel lösen Ölstand im Motor prüfen Ölstand im Getriebe kontrollieren Schneidwerk anheben Feststellbremse aktivieren. Bei kaltem Motor den Choke anwenden Vor dem Anfahren die Handbremse lösen – 7 Ger man...
-
Seite 8: Sicherheitsv Orschriften
SICHERHEITSV ORSCHRIFTEN Sic herheitsvorschriften Diese Anw eisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. V ersichern Sie Ihren Aufsitzmäher • Überprüfen Sie die Versicherung für Ihren neuen Aufsitzmäher. • Sprechen Sie mit Ihrem Versicherungsunternehmen. • Sie sollten eine umfassende Versicherung für Verkehr, •... -
Seite 9: Fahrt Auf Abhängen
SICHERHEITSV ORSCHRIFTEN • Die Maschine nur bei Tageslicht oder bei sonstiger guter • Sicherstellen, dass bei Arbeiten mit der Maschine ein Beleuchtung benutzen. Die Maschine in sicherem Verbandskasten zur Hand ist. Abstand von Löchern und anderen Unebenheiten im Gelände halten. Seien Sie anderen möglichen Gefahren gegenüber aufmerksam. -
Seite 10: Kinder
SICHERHEITSVORSCHRIFTEN • Auf Furchen, Gruben und Erhebungen achten und deren • Kinder dürfen niemals mitfahren. Sie können Überfahren vermeiden. In unebenem Gelände kann die herunterfallen und sich schwer verletzen oder die Maschine leichter umkippen. Hohes Gras kann Bedienung der Maschine behindern. Hindernisse verbergen. -
Seite 11: Transport
SICHERHEITSVORSCHRIFTEN • Undichtigkeiten in der Kraftstoffanlage sind zu beheben, • Die Maschine niemals im Haus oder in mangelhaft bevor der Motor angelassen werden darf. belüfteten Räumen verwenden. Die Abgase enthalten Kohlenmonoxid, ein geruchloses, giftiges und • Maschine und Kraftstoff so aufbewahren, dass keine lebensgefährliches Gas. -
Seite 12: Was Ist Was
10 Hebel für das Auskuppeln des Antriebs Vorderachse, 175 4 Hubhebel für das Schneidwerk 11 Kraftstofftankdeckel 5 Geschwindigkeitsregler für Rückwärtsfahrt 12 Haubenschloß 6 Geschwindigkeitsregler für Vorwärtsfahrt 13 Hebel für Auskuppeln des Antriebes Rider 175 Hebel für 7 Feststellbremse das Auskuppeln des Antriebs Hinterachse, 175 AWD 12 – German... -
Seite 13: Orstellungv Orstellung
Die Sperre der Feststellbremse wird beim Betätigen des Bremspedals automatisch gelöst. Schneidwerk Rider 175 und Rider 175 AWD können mit zwei verschiedenen Schneidwerken ausgestattet werden. Geschwindigkeitsregler Die Geschwindigkeit der Maschine wird stufenlos mit zwei Pedalen geregelt. Für die Vorwärtsfahrt ist das Pedal (1) anzuwenden, für die Rückwärtsfahrt das Pedal (2). -
Seite 14: Hubhebel Für Das Schneidwerk
VORSTELLUNG Hubhebel für das Schneidwerk Sitz Der Hubhebel wird für das Umstellen des Schneidwerks in Der Sitz ist an der Vorderkante angelenkt und kann nach vorn Transport- oder Mähstellung benutzt. gekippt werden. Wird der Hebel nach hinten gezogen, hebt sich das Schneidwerk, und die Messer bleiben automatisch stehen (Transportstellung). -
Seite 15: Auskupplungshebel
• Zum Einkuppeln des Antriebssystems den Hebel komplett eindrücken. Auskupplungshebel Rider 175 AWD Der Rider 175 AWD hat jeweils einen Hebel für die Vorder- und die Hinterachse. WICHTIG! Beim Fahren der Maschine müssen stets beide Auskupplungshebel eingedrückt sein. •... -
Seite 16: Fahrbetrieb
Gashebel zwischen Position 1 und 2 stellen. Motor anlassen 1 Darauf achten, dass der Auskupplungshebel eingedrückt ist. Der Rider 175 AWD hat jeweils einen Hebel für die Vorder- und die Hinterachse. 4 Zündschlüssel in Startstellung drehen. 2 Den Hubhebel für das Schneidwerk zurückziehen und das Schneidwerk in die Transportstellung anheben. -
Seite 17: Motor Mit Schwacher Batterie Starten
Fahrbetrieb Motor mit schwacher Batterie 5 Nach Anspringen des Motors den Zündschlüssel sofort in die Ausgangslage zurückfedern lassen. starten WARNUNG! In Blausäurebatterien bilden sich explosive Gase. Funkenbildung, offenes Feuer und Rauchen in der Nähe der Batterien vermeiden. In der Nähe von Batterien grundsätzlich eine Schutzbrille tragen. -
Seite 18: Betrieb Des Aufsitzmähers
Fahrbetrieb Betrieb des Aufsitzmähers 4 Den Sperrknopf am Hubhebel drücken und das Schneidwerk senken. 1 Zum Lösen der Feststellbremse erst das Feststellbremspedal betätigen und dann wieder loslassen. WICHTIGE INFORMATION Die Haltbarkeit der Antriebsriemen erhöht sich erheblich, wenn der Motor beim Einschalten des Messer nur mit geringer Drehzahl läuft. -
Seite 19: Motor Abstellen
Auskupplungshebel Rider 175 AWD WARNUNG! Die Maschine niemals auf einem Gelände mit einer größeren Neigung als 10° ° ° ° Der Rider 175 AWD hat jeweils einen Hebel für die Vorder- fahren. Mähen Sie auf Abhängen bergauf und die Hinterachse. -
Seite 20: Wartung
WARTUNG Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen und die Abstände, in denen sie am Aufsitzmäher vorzunehmen sind, zusammengestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer autorisierten Servicewerkstatt zu überlassen. Tägliche Wartung Mind. Wartungsintervall Wartung vor dem Start jedes Jahr e in Stunden 50 100 200... -
Seite 21: Reinigung
WARTUNG Reinigung Fronthaube Das Schnappschloß an der Fronthaube öffnen und die Haube Das Gerät sofort nach der Benutzung reinigen. Es ist viel abheben. einfacher, die Mähgutreste abzuspülen, bevor sie antrocknen. Ölreste lassen sich mit Kaltentfetter lösen. Eine dünne Schicht aufsprühen. Mit normalem Wasserleitungsdruck abspülen. -
Seite 22: Lenkseilzüge Prüfen Und Einstellen
Kraftanwendung so weit zusammenpressen lassen, daß der Abstand zwischen ihnen halb so groß wird. Einstellung der Feststellbremse Rider 175 AWD Gerät am Hang in eine geneigte Stellung bringen, Vorder- und Hinterachse auskuppeln und prüfen, ob die Bremse richtig eingestellt ist. -
Seite 23: Gasregelzug Prüfen Und Einstellen
WARTUNG 2 Sicherungsmuttern (1) lösen. 3 Gashebel auf Vollgas zurückziehen und sicherstellen, dass der Choke nicht mehr betätigt ist. 3 Seilzug mit der Stellschraube (2) spannen, bis kein Spiel Kraftstoff-Filter austauschen mehr vorhanden ist. 4 Sicherungsmuttern (1) anziehen. Das Kraftstoff-Filter in der Leitung alle 100 Stunden (einmal je Saison) oder, wenn es verstopft ist, öfter auswechseln. -
Seite 24: Luftfilter Wechseln
WARTUNG Luftfilter wechseln 4 Vorsichtig den Vorfilter aus dem Lüftergehäuse herausheben. WARNUNG! Die Abgasanlage ist heiß. Abkühlen lassen, bevor der Luftfilter ausgetauscht wird. Wenn der Motor einen schwachen Eindruck macht oder unregelmäßig läuft, kann dies an einem verstopften Luftfilter liegen. Daher ist es wichtig, den Luftfilter regelmäßig auszutauschen (siehe 'Wartung/Wartungsplan' bezüglich des korrekten Intervalls). -
Seite 25: Luftfilter Der Kraftstoffpumpe Prüfen
WARTUNG Luftfilter der Kraftstoffpumpe prüfen Zündanlage Regelmäßig prüfen, ob das Luftfilter der Kraftstoffpumpe frei Der Motor hat eine elektronische Zündung. Nur die von Schmutz ist. Zündkerze muss gepflegt werden. Das Filter kann bei Bedarf mit einem Pinsel gesäubert Empfohlene Zündkerzen, siehe Technische Daten. werden. -
Seite 26: Kontrolle Der Sicherheitseinrichtungen
Schneidwerk angehoben ist und die Hydrostatpedale auf Leerlauf gestellt sind. Zündanlage Der Fahrer muss dabei nicht auf dem Fahrersitz sitzen. Rider 175 AWD, der Motor kann nur gestartet werden, wenn die Feststellbremse gedrückt wird. Funktioniert Täglich kontrollieren, dass die Sicherheitseinrichtungen funktionieren. -
Seite 27: Hauptsicherung
WARTUNG Hauptsicherung Kontrolle des Kühllufteinlasses des Motors Die Hauptsicherung sitzt in einem losen Halter unter dem Batteriedeckel, vor der Batterie. Das Lufteinlassgitter in der Motorhaube hinter dem Fahrersitz Typ: Flachstift 15 A. reinigen. Motorhaube hochklappen. Sicherstellen, dass sich kein Gras, Laub oder Schmutz im Beim Austausch stets diesen Sicherungstyp verwenden. - Seite 28 8 Die Feder der Spannrolle befestigen. Rider 175 WARNUNG! Vorsichtig arbeiten, damit die Hand nicht eingeklemmt wird. 4 Den Rahmen nach unten drücken und den Splint Rider 175 AWD anbringen. Antriebsriemen um das Antriebsrad des Aggregates legen. 5 Höhenverstellungsstrebe einhaken. 28 –...
-
Seite 29: Schneidwerk Demontieren
WARTUNG Schneidwerk demontieren Überprüfung der Parallelität des Schneidwerkes WARNUNG! Beim Ausbau des Schneidwerks Die Parallelität des Schneidwerks wird auf folgende Weise eine Schutzbrille tragen. Die Spannfeder des geprüft: Riemens kann abreißen und Verletzungen verursachen. 1 Luftdruck der Reifen prüfen, 60 kPa/0,6 kp/cm /8,5 PSI. -
Seite 30: Austausch Der Riemen Des Schneidwerkes
WARTUNG Austausch der Riemen des Service-Stellung des Schneidwerkes Schneidwerkes Damit das Aggregat sich gut reinigen, reparieren oder warten lässt, ist es in Service-Stellung zu bringen. Service-Stellung bedeutet, dass das Aggregat hochgeklappt wird und in Vertikalstellung einrastet. WARNUNG! Die Hände bei Arbeiten an den Anordnung in Service-Stellung Messern mit Handschuhen schützen. -
Seite 31: Aufhebung Der Service-Stellung
5 Die Feder der Spannrolle des Antriebsriemens lösen. 8 Antriebsriemen abnehmen. Danach Splint herausziehen. Rider 175 9 Rahmen vorziehen und Splint wieder einsetzen. Rider 175 AWD 10 Vorderkante des Aggregates ergreifen, herausziehen und in Service-Stellung anheben. 6 Einen Fuß an der Vorderkante des Aggregates neben dem Rad ansetzen und das Aggregat an der Vorderkante zur leichteren Abnahme der Höhenverstellungsstrebe... -
Seite 32: Kontrolle Der Messer
WARTUNG Kontrolle der Messer Zur Optimierung des Schneidergebnisses müssen die Messer unbeschädigt und gut geschliffen sein. Sicherstellen, dass die Befestigungsschrauben der Messer angezogen sind. WICHTIGE INFORMATION Der Austausch oder Schliff der Messer ist in einer Vertragswerkstatt auszuführen. Nach dem Schleifen sind die Messer auszuwuchten. Beim Aufprall auf Hindernisse, durch die ein weiteres Arbeiten verhindert wird, sollten die beschädigten Messer ausgetauscht werden. -
Seite 33: Kontrolle Des Ölstands Im Motor
Schmierung Kontrolle des Ölstands im Motor Wechseln des Motoröls Das Motoröl ist erstmalig nach 5 Betriebsstunden zu Ölstand im Motor bei waagerecht stehendem Aufsitzmäher wechseln. Danach ist das Öl alle 50 Betriebsstunden und abgestelltem Motor prüfen. auszuwechseln. Beim Betrieb unter schwerer Belastung oder Motorhaube hochklappen. -
Seite 34: Austausch Des Ölfilters
Schmierung Austausch des Ölfilters Rider 175 Bei Bedarf mit Motoröl SAE 10W/30 (Klasse SF-CC) auffüllen. Ölfilter alle 200 Betriebsstunden austauschen. Das alte Rider 175 AWD Bei Bedarf mit Motoröl SAE 10W/40 Ölfilter im Gegenuhrzeigersinn drehen, um es zu entfernen. (Klasse SF-CC) auffüllen. -
Seite 35: Störungssuchplan
Störungssuchplan Störung Ursache Der Motor springt nicht an Nicht genug Kraftstoff im Tank Zündkerze fehlerhaft Zündkerzenanschlüsse defekt oder vertauschte Kabel Schmutz in Vergaser oder Kraftstoffleitung Der Anlasser dreht den Motor nicht durch Der Anlasser dreht den Motor nicht durch Batterie leer Schlechter Kontakt an den Kabelanschlüssen der Batteriepole Hubhebel für Schneidwerk in falscher Stellung Hauptsicherung durchgebrannt. -
Seite 36: Verwahrung
Verwahrung Aufbewahrung für den Winter Schutz Nach dem Ende der Mähsaison sollte der Aufsitzmäher sofort Zum Schutz der Maschine bei Verwahrung oder Transport ist für die Winterverwahrung in Ordnung gebracht werden. Dies eine Schutzhaube erhältlich. Bitten Sie Ihren Fachhändler um gilt auch, wenn die Maschine länger als 30 Tage nicht eine Vorführung. -
Seite 37: Technische Daten
Technische Daten Rider 175 Rider 175 AWD Abmessungen Länge ohne Schneidwerk, mm/ft 2020/6,61 2020/6,61 Breite ohne Schneidwerk, mm/ft 880/2,89 880/2,89 Höhe, mm/ft 1070/3,52 1070/3,52 Betriebsgewicht mit Schneidwerk, kg/lb 268-274/591-604 302-308/666-679 Radstand, mm/ft 855/2,8 855/2,8 Spurbreite vorn, mm/ft 715/2,37 715/2,37 Spurbreite hinten, mm/ft... -
Seite 38: Eg-K Onformitätserklärung
Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert hiermit, dass die Aufsitzrasenmäher Husqvarna Rider 175 und Rider 175 AWD von den Seriennummern des Baujahrs 2005 an (die Jahreszahl wird im Klartext mitsamt einer nachfolgenden Seriennummer auf dem Typenschild angegeben) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: vom 22. - Seite 40 1150315-51 ´®z+R?W¶1w¨ ´®z+R?W¶1w¨ 2009-06-05...
