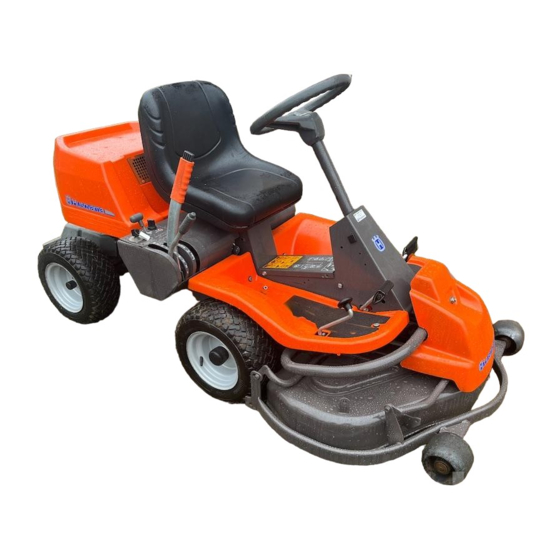

Husqvarna Rider 16 Bedienungsanweisung

Husqvarna Rider 16 Bedienungsanweisung

Aufsitzmajer
Vorschau ausblenden Andere Handbücher für Rider 16:
Inhaltsverzeichnis

Werbung

Quicklinks

Rider 16
Bedienungsanweisung
Die Bedienungsanweisung sorgfältig durchlesen
und sich mit dem Inhalt vertraut machen, bevor
die Maschine in Betrieb genommen wird.
101 91 33-51

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna Rider 16

Inhaltszusammenfassung für Husqvarna Rider 16

  • Seite 1 Rider 16 Bedienungsanweisung Die Bedienungsanweisung sorgfältig durchlesen und sich mit dem Inhalt vertraut machen, bevor die Maschine in Betrieb genommen wird. 101 91 33-51...

  • Seite 2: Inhaltsverzeichnis

    INHALT Bedienungsanleitung für Rider 16 Einleitung ............. 2 Lenkseilzüge prüfen und einstellen ....20 Bremse einstellen .......... 20 Fahren und Transport auf öffentlichen Gasregelzug prüfen und einstellen ....21 Straßen ............2 Kraftstoffilter auswechseln ......21 Abschleppen ............ 2 Luftfilter auswechseln ........22 Bedienung ............

  • Seite 3: Einleitung

    EINLEITUNG Sehr geehrter Kunde! Wir gratulieren Ihnen zum Kauf eines Husqvarna Riders. Unsere Ridermodelle sind nach bewährtem Konzept mit frontmontiertem Mähaggregat und patentierter Hinterradsteuerung ausgestattet. Auch auf kleinen, engen Arbeitsflächen mähen Rider überaus effektiv. Die Bedienhebel sind übersichtlich angeordnet und tragen, ebenso wie das über Fußpedale gesteuerte Hydrogetriebe, zur einzigartigen Anwenderfreundlichkeit der Maschine bei.

  • Seite 4: Guter Service

    EINLEITUNG Guter Service Husqvarnas Produkte werden weltweit ausschließlich über den Servicefachhandel vertrieben, damit unsere Kunden stets den bestmöglichen Kundendienst und Service erhalten. Vor dem Ausliefern wurde Ihre Maschine beispielsweise von Ihrem Händler geprüft und eingestellt. Wenn Sie Ersatzteile benötigen oder Fragen zu Service, Garantie usw. haben, wenden Sie sich bitte an: Motor Getriebe Diese Bedienungsanleitung gehört zur...

  • Seite 5: Erklärung Der Symbole

    ERKLÄRUNG DER SYMBOLE Diese Symbole sind auf dem Aufsitzmäher und in der Bedienungsanleitung zu sehen. Bitte machen Sie sich mit ihrer Bedeutung vertraut. Lesen Sie die Betriebsanleitung. Rückwärtsgang Leerlauf Schnell Langsam Motor aus Batterie Choke Kraftstoff Öldruck Mähhöhe Rückwärtsgang Vorwärtsgang Zündung Hydrostatischer Freilauf Gehörschutz benutzen...

  • Seite 6: Sicherheitsvorschriften

    SICHERHEITSVORSCHRIFTEN Diese Anweisungen dienen Ihrer Sicherheit. Lesen Sie sie sorgfältig durch. Dieses Symbol bedeutet, daß wichtige Sicherheitsvorschriften mitgeteilt werden müssen. Sie gelten Ihrer Sicherheit und der Betriebssicherheit des Aufsitzmähers. Allgemeine Anwendung: • Machen Sie sich mit den Bedienungsorganen vertraut und wie man die Maschine schnell anhält.

  • Seite 7: Fahrt Auf Abhängen

    SICHERHEITSVORSCHRIFTEN • Stellen Sie das Mähwerk ab, wenn Sie nicht • Befolgen Sie die Anweisungen des Herstellers mähen. über Radgewichte oder Gegengewichte zur Erhöhung der Sicherheit gegen Umkippen. • Mähen Sie nur bei Tageslicht oder bei guter künstlicher Beleuchtung. • Fahren Sie stets gleichmäßig und langsam auf Abhängen.

  • Seite 8: Kinder

    SICHERHEITSVORSCHRIFTEN • Mähen Sie nicht in der Nähe von Kanten, e. Verwahren Sie niemals den Aufsitzmäher oder Straßengräben oder Böschungen. Der Aufsitzmäher Kraftstoffbehälter in geschlossenen Räumen, wo kann plötzlich umkippen, wenn ein Rad über eine offenes Feuer vorkommt, z.B. im Kesselraum, oder Kante eines Abhanges oder eines Grabens gerät, wo es elektrische Ausrüstung gibt, die Funken bilden oder wenn eine Böschungskante nachgibt.
  • Seite 9 SICHERHEITSVORSCHRIFTEN • Füllen Sie den Tank nicht ganz voll. Wenn • Das BioClip-Aggregat sollte nur dort eingesetzt Benzin auf den Aufsitzmäher verschüttet worden werden, wo ein besseres Mähergebnis ist, wischen Sie es auf und warten Sie, bis die erwünscht ist, und auch nur in bekanntem Reste vollständig verdunstet sind, bevor Sie den Gelände.

  • Seite 10: Vorstellung

    Änderung der Fahrgeschwindigkeit mit den beiden lange Freude haben werden. Pedalen ermöglicht. Diese Bedienungsanleitung beschreibt das Aufsitzmähermodell Rider 16, das mit einem Briggs & Das Gerät ist mit einem Pedal für Vorwärtsfahrt und einem Pedal für Rückwärtsfahrt ausgestattet. Stratton-Motor mit 15,5 PS ausgestattet ist.

  • Seite 11: Gas-/Chokehebel

    VORSTELLUNG Gas-/Chokehebel Mit dem Gashebel wird die Drehzahl des Motors und damit auch die Drehgeschwindigkeit der Messer geregelt. Der Hebel wird auch benutzt um die Chokefunktion zu betätigen. Bei Betätigung der Chokefunktion erhält der Motor ein fetteres Kraftstoff-Luftgemisch. Dieses erleichtert einen Kaltstart. Geschwindigkeitsregler Die Geschwindigkeit der Maschine wird stufenlos mit zwei Pedalen geregelt.

  • Seite 12: Mähaggregat

    VORSTELLUNG Mähaggregat Rider 16 kann mit vier verschiedenen Mähaggregaten ausgestattet werden. Rückauswurf - 970 mm Seitenauswurf - 970 mm BioClip - 900 mm, 1030 mm Hubhebel für Mähaggregat Der Hubhebel wird für das Umstellen des Mähaggregats in Transport- oder Mähstellung benutzt.

  • Seite 13: Verstellhebel Für Mähhöhe

    VORSTELLUNG Verstellhebel für Mähhöhe Mit diesem Hebel kann die Mähhöhe in 9 Stufen geregelt werden. Aggregat mit Seiten-/Rückauswurf, 40-90 mm. BioClip-Aggregat, 45-95 mm. Sitz Der Sitz kann über ein Gelenk an der Vorderkante nach vorn gekippt werden. Der Sitz kann auch in Längsrichtung verstellt werden.

  • Seite 14: Fahrbetrieb

    FAHRBETRIEB Vor dem Start • Vor dem Start sind die Sicherheitsvorschriften und die Informationen bezüglich der Lage der Bedienungsorgane (siehe Seiten 5–12) durchzulesen. • Die täglichen Wartungsmaßnahmen vor dem Start vornehmen (siehe Wartungsplan auf Seite 18). Den Sitz in die gewünschte Lage stellen. Motor starten 1.
  • Seite 15 FAHRBETRIEB Bei warmem Motor: 4. Den Gashebel zwischen Position 1 und 2 stellen. 5. Zündschlüssel in Startstellung drehen. STOP START WICHTIGE INFORMATION Den Anlasser nicht länger als jeweils 5 Sekunden fahren. Wenn der Motor nicht anspringt, ist vor dem nächsten Startversuch etwa 10 Sekunden abzuwarten.

  • Seite 16: Betrieb Des Aufsitzmähers

    FAHRBETRIEB Betrieb des Aufsitzmähers 1. Bremspedal betätigen, um die Feststellbremse zu lösen. 2. Vorsichtig eines der Pedale betätigen, bis die gewünschte Geschwindigkeit erhalten wird. Für Vorwärtsfahrt ist das Pedal (1) zu betätigen, für Rückwärtsfahrt das Pedal (2). 3. Die gewünschte Mähhöhe (1–9) mit dem Verstellhebel einstellen.

  • Seite 17: Ratschläge Für Das Mähen

    FAHRBETRIEB 4. Die Sperre des Hubhebels drücken und das Mähaggregat senken. WICHTIGE INFORMATION Die Lebensdauer der Antriebsriemen wird wesentlich verlängert, wenn der Motor beim Einschalten des Mähwerks mit niedriger Drehzahl läuft. Deshalb erst Gas geben, wenn das Mähaggregat in Mähposition gesenkt worden ist. Ratschläge für das Mähen •...

  • Seite 18: Motor Abstellen

    FAHRBETRIEB WARNUNG! Fahren Sie den Aufsitzmäher niemals in einem Gelände mit einer größeren Neigung als 15°. Mähen Sie auf Abhängen bergauf und bergab, niemals quer zum Abhang. Vermeiden Sie, die Fahrtrichtung schnell zu ändern. MAX 15 Motor abstellen Wenn der Motor schwer gearbeitet hat und heiß ist, sollte er vor dem Abstellen etwa eine Minute im Leerlauf abkühlen.

  • Seite 19: Wartung

    WARTUNG Wartungsplan Nachstehend sind die einzelnen Wartungsmaßnahmen die am Aufsitzmäher vorzunehmen sind, zusammen- gestellt. Wartungsmaßnahmen, die nicht in dieser Bedienungsanleitung beschrieben sind, sind einer auto- risierten Servicewerkstatt zu überlassen. Wartungsabstand in Täglich Stunden Wartung Seite dem Start Motorölstand prüfen Kühllufteinlaß des Motors prüfen Luftfilter der Kraftstoffpumpe prüfen Lenkseilzüge prüfen Batterie prüfen...

  • Seite 20: Abdeckungen Des Aufsitzmähers Ausbauen

    WARTUNG Abdeckungen des Aufsitzmähers ausbauen Motorhaube Wenn die Motorhaube aufgeklappt ist, ist der Motor für Servicearbeiten zugänglich. Den Sitz nach vorn kippen, die Gummischlaufe unter dem Sitz lösen und die Haube nach hinten aufklappen. Fronthaube Das Schnappschloß an der Fronthaube öffnen und die Haube abheben.

  • Seite 21: Lenkseilzüge Prüfen Und Einstellen

    WARTUNG Lenkseilzüge prüfen und einstellen Die Lenkung wird mit Seilzügen betätigt. Diese können nach einiger Zeit ausgedehnt werden, wobei sich die Lenkeinstellung ändert. Die Lenkung ist auf folgende Weise zu prüfen und einzustellen: 1. Rahmenblech durch Lösen der Schrauben (zwei an jeder Seite) ausbauen.

  • Seite 22: Gasregelzug Prüfen Und Einstellen

    WARTUNG Gasregelzug prüfen und einstellen Wenn der Motor nicht anspricht, wenn Gas gegeben wird, oder wenn die Höchstdrehzahl nicht erreicht wird, kann der Gasregelzug wie folgt eingestellt werden: 1. Spannschraube (am Pfeil) lösen und Gasregler auf Choke schieben. 2. Den Mantel des Gaszugs ganz nach rechts ziehen und kontrollieren, dass die Chokevorrichtung voll aktiviert ist.

  • Seite 23: Luftfilter Auswechseln

    WARTUNG Luftfilter auswechseln Wenn der Motor schwach wird oder unregelmäßig läuft, kann dies an einem verstopften Luftfilter liegen. Es ist deshalb wichtig, daß das Luftfilter regelmäßig ausgewechselt wird (siehe Wartungsplan auf Seite 18 bezüglich Wechselabstände). 1. Motorhaube gemäß Beschreibung auf Seite 19 nach oben klappen.

  • Seite 24: Luftfilter Der Kraftstoffpumpe Prüfen

    WARTUNG Luftfilter der Kraftstoffpumpe prüfen Regelmäßig prüfen, daß das Luftfilter der Kraftstoffpumpe frei von Schmutz ist. Das Filter kann bei Bedarf mit einem Pinsel gesäubert werden. Säurespiegel der Batterie prüfen Prüfen, daß der Säurespiegel der Batterie zwischen den Marken liegt. Es darf nur destilliertes Wasser in die Zellen nachgefüllt werden.

  • Seite 25: Kontrolle Der Sicherheitseinrichtungen

    WARTUNG Kontrolle der Sicherheitseinrichtungen Kontrolle der Sicherheitseinrichtungen des Aufsitzmähers, die ein Anlassen oder Fahren des Mähers unter folgenden Voraussetzungen verhindern. Ein Anlassen des Motors darf nur möglich sein, wenn das Mähaggregat angehoben (Transportstellung) ist und die Hydrostatpedale auf Startmotor Funktioniert Leerlauf gestellt sind.

  • Seite 26: Reifendruck Prüfen

    WARTUNG Reifendruck prüfen Der Reifendruck muß auf allen Rädern 60 kPa (0,6 kp/cm ) betragen. Um die Antriebsleistung zu erhöhen, kann der Reifendruck der Hinterräder auf 40 kPa (0,4 kp/ ) gesenkt werden. Der höchste zulässige Reifendruck beträgt 100 kPa (1,0 kp/cm WICHTIGE INFORMATION Verschiedener Reifendruck in den...

  • Seite 27: Montage Des Mähaggregates

    WARTUNG Montage des Mähaggregates 1. Den Rider auf ebenem Untergrund abstellen, die Feststellbremse betätigen, siehe Seite 10. Kontrollieren, ob der Hebel für die Schnitthöheneinstellung auf die niedrigste Stufe eingestellt ist. Sicherstellen, daß am Mähaggregat (1) Stützräder montiert sind. 2. Am Handgriff vorn (BioClip 90) oder am Rahmen des Mähaggregates (2) anfassen und das Aggre- gat unter den Aufsitzmäher schieben, darauf achten, daß...

  • Seite 28: Bodendruck Des Mähaggregats Prüfen Und Einstellen

    WARTUNG Bodendruck des Mähaggregats prüfen und einstellen Man erzielt ein optimales Mähergebnis, wenn das Mähaggregat die Form des Rasens verfolgt, ohne zu stark auf diesen zu drücken. Der Druck wird mit je einer Schraube an den Seiten des Aufsitzmähers eingestellt. 1.

  • Seite 29: Parallelität Des Mähaggregats Einstellen

    WARTUNG Parallelität des Mähaggregats einstellen 1. Motorhaube gemäß Beschreibung auf Seite 19 nach oben klappen. 2. Die Muttern der Parallelitätsstrebe lösen. 3. Die Strebe herausdrehen (gegen den Uhrzeigersinn), um die Hinterkante des Aggregats zu senken. Die Strebe hineindrehen (im Uhrzeigersinn), um die Hinterkante des Aggregats anzuheben.

  • Seite 30: Riemen Des Mähaggregates Auswechseln

    WARTUNG Riemen des Mähaggregats auswechseln Riemenwechsel am BioClip-Aggregat BioClip-Aggregate werden von zwei Zahnriemen angetrieben, die die Rotation der Messer synchronisieren. Die Riemen befinden sich unter einem Gehäuse am Mähaggregat. 1. Mähaggregat ausbauen, siehe Seite 28. 2. Den vorderen Splint/Bolzen der Parallelstrebe lösen und die Strebe nach hinten führen.
  • Seite 31 WARTUNG WICHTIGE INFORMATION Bei BioClip-Aggregaten sollen die Messer im Winkel von 90° zueinander stehen, da sie andernfalls ineinander laufen und das Mähaggregat beschädigen können. 5. Montage: Zuerst den unteren Riemen, dann den oberen aufziehen. Kontrollieren, ob die Messer wie auf der Abbildung gezeigt im Winkel von 90°...

  • Seite 32: Servicestellung Des Mähaggregates

    WARTUNG Servicestellung des Mähaggregates Das Mähaggregat kann in eine Servicestellung gebracht werden, damit es für Reinigung, Repara- tur und Service besser zugänglich ist. In dieser Servicestellung ist das Aggregat vertikal auf- und festgestellt. Aggregat in Servicestellung bringen 1. Den Rider auf ebenem Untergrund abstellen. Die Feststellbremse (1) anziehen, siehe Seite 10.
  • Seite 33 WARTUNG 4. Am hinteren Aggregatteil an beiden Seiten jeweils ein Stützrad montieren. WARNUNG! Beim Ausbau des Mähaggregats eine Schutzbrille tragen. Die Spannfeder des Riemens kann abreißen und Verletzungen verursachen. 5. Der Feder an der Spannrolle des Treibriemens lösen. 6. Verstellhebel für Mähhöhe in untere Stellung bringen.

  • Seite 34: Rückstellen In Normalstellung

    WARTUNG 8. Den Treibriemen (1) abziehen. Danach den Splint (2) herausziehen. Vorsicht - Klemmgefahr! 9. Rahmen vorziehen und Splint wieder anbringen. 10.Das Aggregat an der Vorderkante anfassen, herausziehen und in die Servicestellung aufstellen. Wenn der zylindrische Bolzen, der das Mähaggregat nun festhält, entfernt wird, kann das Mähaggregat weggehoben werden.

  • Seite 35: 9Mähwerk Prüfen

    WARTUNG Mähwerk prüfen Für ein optimales Mähergebnis müssen die Messer fehlerfrei und scharf sein. Prüfen, daß die Befestigungsschrauben der Messer gut angezogen sind. WICHTIGE INFORMATION Die Messer sollten von einer autorisierten Servicewerkstatt ausgewechselt bzw. geschliffen werden. Nach dem Schleifen sind die Messer BioClip 103 auszuwuchten.

  • Seite 36: Austausch Des Schaltstifts (Bioclip)

    WARTUNG Austausch des Schaltstifts (BioClip) Um das BioClip-Aggregat und seinen Antrieb beim Auffahren auf Hindernisse zu schützen, sind die Messer mit einem Schaltstift ausgerüstet. An jedem Messerbolzen befindet sich eine gewölbte federnde Friktionsscheibe, die auszutauschen ist, wenn der Messerbolzen gelöst wird. Wird sie nicht ausgetauscht, kann der Schaltstift aktiviert werden und eine Messerkollision verursachen.

  • Seite 37: Schmierung

    SCHMIERUNG Ölstand im Motor prüfen Der Ölstand im Motor ist bei waagrecht stehendem Aufsitzmäher zu prüfen. Motorhaube gemäß Beschreibung auf Seite 19 nach oben klappen. Meßstab lösen und herausziehen. Meßstab abwischen und wieder einsetzen. Der Meßstab muß ganz eingedreht sein. Danach Meßstab lösen und herausziehen.

  • Seite 38: Ölstand Im Getriebe Prüfen

    SCHMIERUNG Ölstand im Getriebe prüfen 1 Getriebehaube entfernen. Die beiden Schrauben (je eine pro Seite) lösen und Getriebehaube abheben. 2. Sicherstellen, dass der Getriebeöltank Öl enthält. Bei Bedarf mit Motorenöl SAE 10W/30 (Klasse SF–CC) auffüllen. Schmierung des Riemenspannners Riemenspanner regelmäßig mit Schwefelmolybdänfett guter Qualität* schmieren.

  • Seite 39: Störungssuchplan

    STÖRUNGSSUCHPLAN Störung Ursache Motor springt nicht an • Kraftstofftank leer • Zündkerze fehlerhaft • Zündkerzenanschluss fehlerhaft • Schmutz in Vergaser oder Kraftstoffleitung Anlasser dreht den Motor nicht durch • Batterie leer • Schlechter Kontakt an Kabelanschlüssen der Batteriepole • Hubhebel für Mähaggregat in falscher Stellung •...

  • Seite 40: Verwahrung

    VERWAHRUNG Winterverwahrung Für die Verwahrung des Aufsitzmähers sind folgende Maßnahmen zu treffen: Nach dem Ende der Mähsaison sollte der Aufsitzmä- 1. Den Aufsitzmäher gut säubern, besonders die her sofort für die Winterverwahrung in Ordnung Unterseite des Mähaggregats. Lackschäden gebracht werden. Dies gilt auch, wenn die Maschine länger als 30 Tage nicht angewendet wird.

  • Seite 41: Technische Daten

    TECHNISCHE DATEN Abmessungen Rider 16 Länge ohne Aggregat 2145 mm Breite ohne Aggregat 1050 mm Höhe 1060 mm Betriebsgewicht 245 kg inkl. Aggregat Radstand 855 mm Spurbreite Vorn: 715 mm, hinten: 625 mm Reifengröße 16 x 6,50 x 8 Reifendruck, vorn und hinten 60 kPa (0,6 kp/cm Höchstzulässige Neigung...

  • Seite 42: Eu-Konformitätserklärung

    Wir, Husqvarna AB, S-561 82 Huskvarna, Schweden, Tel. +46-36-146500, erklären hiermit unsere alleinige Haftung dafür, daß der Aufsitzrasenmäher Husqvarna Rider 16, auf die sich diese Erklärung bezieht, von den Seriennummern des Baujahrs 1998, an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben,...

  • Seite 43: Lieferservice

    SERVICEJOURNAL RIDER 16 Datum, Zählerstellung, Stempel, Maßnahme Unterschrift Lieferservice 1. Batterie mit Batteriesäure füllen und vier Stunden aufladen. 2. Lenkrad, Sitz und ggf. sonstige Teile montieren. 3. Mähaggregat einstellen: Hubfedern justieren (das ”Gewicht” des Mähaggregats soll ca. 12-15 kg betragen). Gilt nur für BioClip.

  • Seite 44: Servicejournal

    SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 45 SERVICEJOURNAL Datum, Zählerstellung, Stempel, Maßnahme Unterschrift ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○...
  • Seite 46 Deutsch –...
