Lenkseilzüge prüfen und einstellen
Die Lenkung wird mit Seilzügen betätigt. Diese
können nach einiger Zeit ausgedehnt werden,
wobei sich die Lenkeinstellung ändert.
Die Lenkung ist auf folgende Weise zu prüfen und
einzustellen:

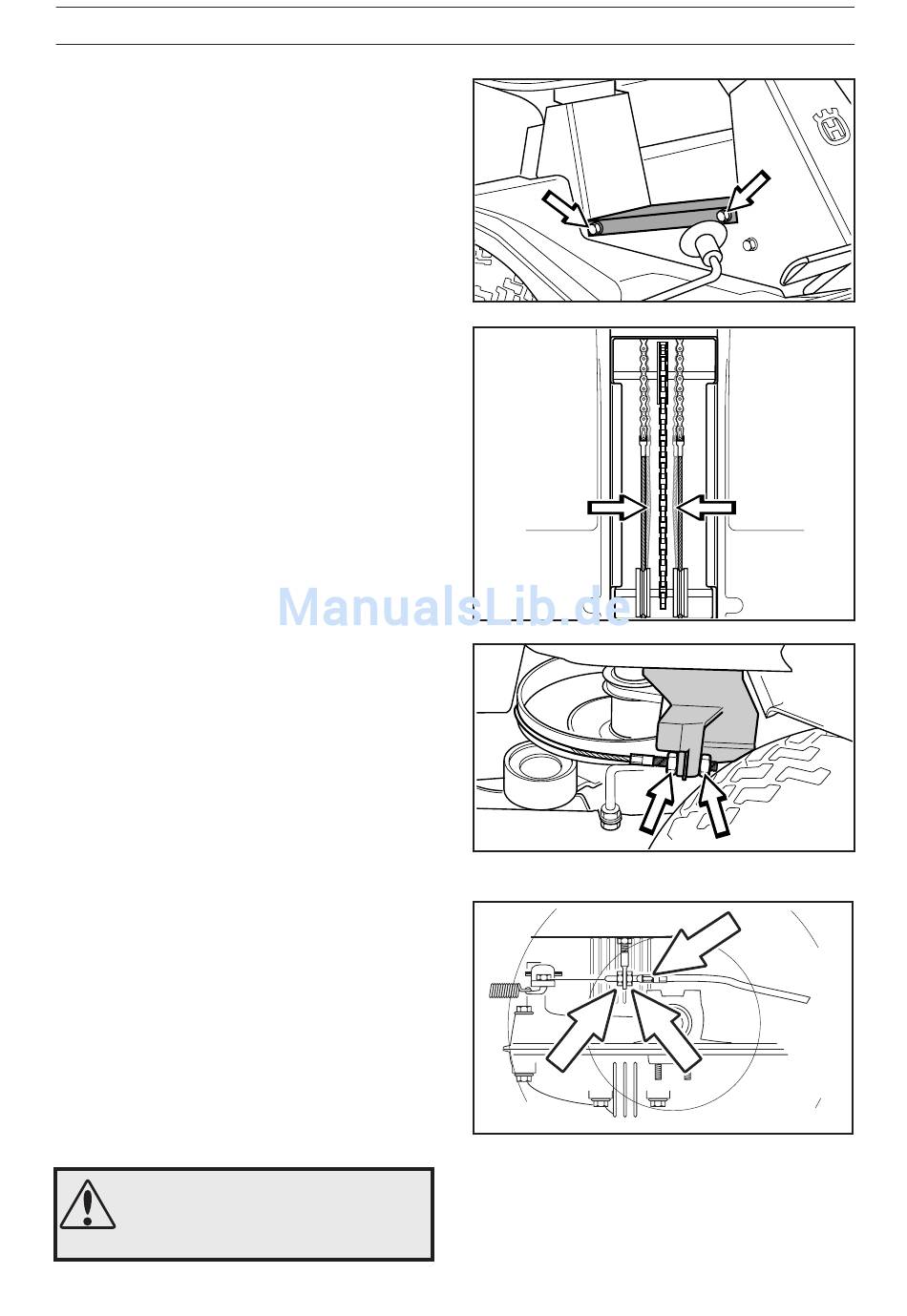

1. Rahmenblech durch Lösen der Schrauben
(zwei an jeder Seite) ausbauen.
2. Die Spannung der Lenkseilzüge prüfen, indem
diese bei den Pfeilen zusammengeklemmt
werden, siehe Bild. Die Lenkseilzüge müssen
sich ohne zu starke Kraftanwendung so viel
zusammenpressen lassen, daß der Abstand
zwischen ihnen halb so groß wird.
3. Bei Bedarf werden die Seilzüge gespannt,
indem die Stellmuttern, eine an jeder Seite des
Lenkkranzes, angezogen werden.
Die Seilzüge nicht zu fest spannen, sie müssen
nur straff am Lenkkranz anliegen.
Nach der Einstellung die Seilspannung noch-
mals prüfen, siehe Punkt 2.

Einstellung der Bremse

Einstellung der Bremse:
1. Sicherungsmuttern (1) lösen.
2. Seilzug mit der Stellschraube (2) spannen, bis
alles Spiel aus dem Seilzug verschwindet.
3. Sicherungsmuttern (1) anziehen.
4. Nach dem Einstellen die Bremse noch einmal
prüfen.
WARNUNG!
Eine schlecht eingestellte Bremse
kann herabgesetzte Brems-
leistung herbeiführen.
22
– Deutsch
WARTUNG
2
1
1
6008-008H
6008-009
6008-010
6008-239H
