BETRIEBS- UND WARTUNGSANLEITUNG
5
Kapitel 1 - Allgemeine Informationen
DE
1 . 2 E r k l ä r u n g d e s a l p h a n u m e r i s c h e n Z e i c h e n s c h l ü s s e l s
Der alphanumerische Zeichenschlüssel befindet sich auf dem Metallschild auf dem letzten Seite dieser Anleitung.
MATERIAL GEHÄUSE
KÄLTEMITTEL
SPANNUNG
LASER
PUMPE
INDUSTRIE-STECKVERBINDER
NIVEAUSENSOR
KIT-TYP
PRODUKTTYP
ACHTUNG
Diese Betriebsanleitung liefert dem Installateur, Anwender und Servicetechniker alle notwendigen technischen
Informationen für die Installation und den Betrieb der Anlage sowie zur Ausführung der normalen Wartungsarbeiten, um
eine lange Lebensdauer der Anlage sicherzustellen.
Wenn Ersatzteile benötigt werden, dürfen nur Originalersatzteile eingesetzt werden.
Wenden Sie sich zwecks Bestellung von ERSATZTEILEN sowie für mögliche INFORMATIONEN über die Anlage bitte an den
Händler oder an den nächstgelegenen Kundendienst unter Angabe des MODELLS und der SERIENNUMMER, die auf dem
Typenschild der Maschine und auf der letzten Seite dieser Anleitung aufgeführt sind.
Die Angaben dieses Handbuchs sind unverbindlich und können vom Hersteller ohne Vorankündigung geändert werden. Vervielfältigung verboten

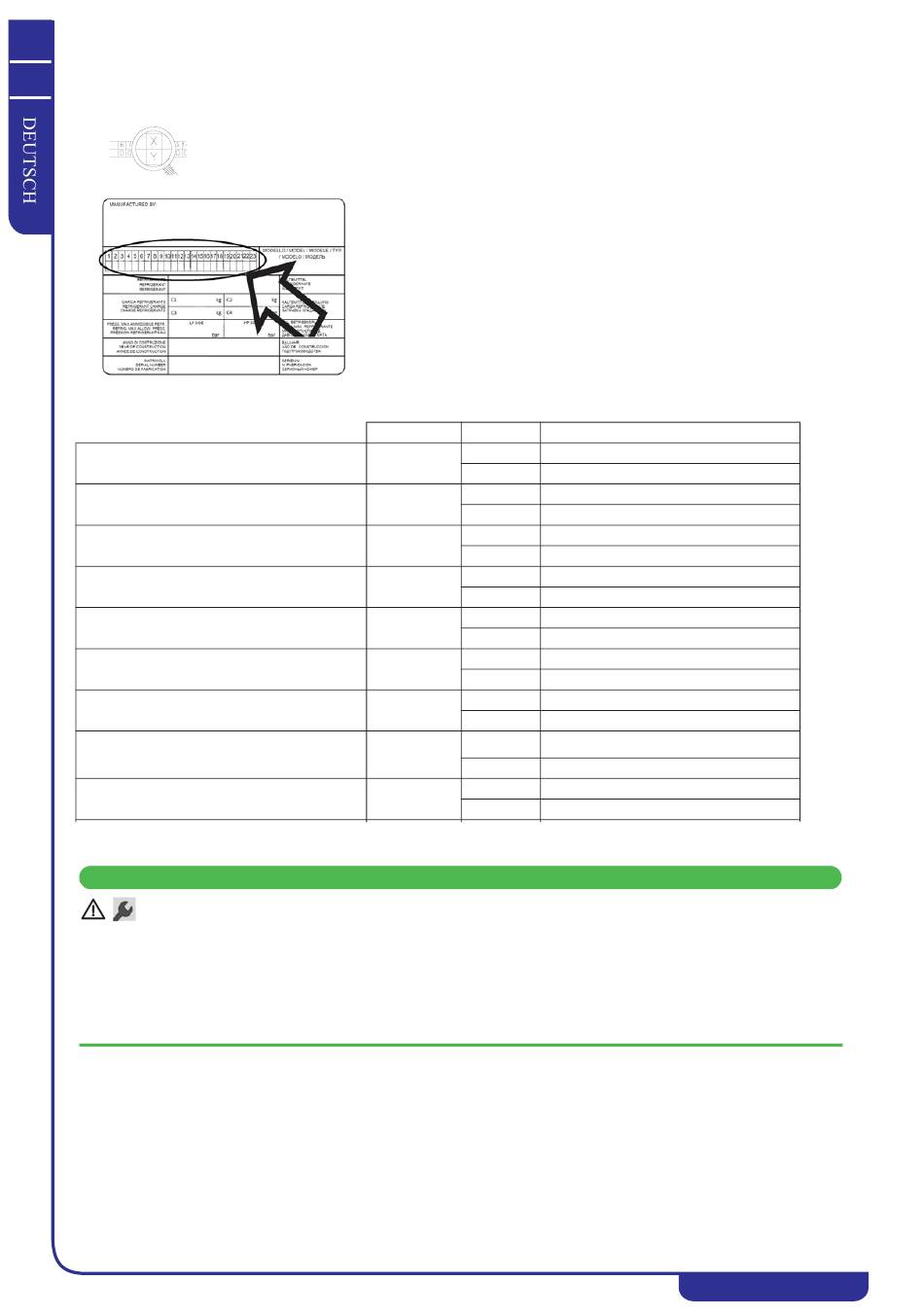

Einige Teile der Kälteschemen und der Schaltpläne sind durch das nebenstehende Symbol
dargestellt, in dem auch ein Teil des alphanumerischen Zeichenschlüssels enthalten ist.
Im oberen Feld ist die Position des Zeichenschlüssels angegeben, im unteren der zugeteilte
Wert für diese Position.
Die nebenstehende Abbildung zeigt den leeren, alphanumerischen
Zeichenschlüssel Jeder Position in der oberen Zeile wird in der unteren
Zeile ein alphanumerischer Wert zugeteilt (0, 1, 2, A, B, usw.) und jedem
Schriftzeichen entspricht ein besonderes Merkmal der Maschine.
Es folgt die Bedeutung der Schriftzeichen angeführt, die in jeder Position
verwendet werden können.
POS. WERT
1 0 STANDARD
1 EDELSTAHL
2 2 R134a
3 R410A
3 C 230/1/50-60
2 230/1/50
4 A JA
B NEIN
5 I P3
L P5
6 0 NEIN
1 JA
7 0 NEIN
1 JA
8
A NIEMAND KIT
H TRENNVOR HYDRAULIK KIT
9
0 STANDARD
X SONDER
BESCHREIBUNG
TAEevo Tech MINI 03÷10
