BETRIEBS- UND WARTUNGSANLEITUNG
27
Kapitel 7 - Elektronische Steuereinheit
DE
7 . 5 L A S E R F u n k t i o n
Die Laserfunktion hat den Zweck, eine möglichst konstante Wasseraustrittstemperatur aus den Kühlern zu erzielen. Dies
erfolgt nicht durch das Ausschalten des Kompressors, sondern durch das Umgehen, auf der Grundlage des über PID
berechneten Fehlers, einer variablen Niederdruck-Gasmenge.
Die Anlage läuft daher über ein Bypass-Ventil, wobei die Öffnungs- und Schließungszeiten mit einer PID-Funktion
berechnet werden, wenn der Temperaturwert des Wassers unter dem Laser-Sollwert liegt. Wenn die Wassertemperatur höher
als der Laser-Sollwert ist bleibt das Bypass-Ventil immer geschlossen. Sinkt die Wassertemperatur unter den Chiller-
Sollwert ab [SEt (*)], schaltet sich der Kompressor aus. Der Kompressor schaltet sich wieder ein, wenn die
Wassertemperatur den Chiller-Sollwert + Hy (Hysterese der Kompressorregulierung) übersteigt
HINWEIS
(*) Wenn die Funktion dynamischer Sollwert aktiviert wird, werden die effektiven Werte für Laser-Sollwert und Chiller-
Sollwert wie in Paragraph " 7 .6 Dynamischer Setpoint" beschrieben geändert
7 . 6 D y n a m i s c h e r S e t p o i n t
Mit dem Regler kann der Betriebs-Setpoint geändert werden, indem ein Proportionalwert in Abhängigkeit von der
Außenlufttemperatur addiert oder subtrahiert wird (Installation der Sonde durch den Kunden).
Für industrielle Anwendungen besteht der Zweck dieser Funktion darin, die Bildung von Kondenswasser an der Oberfläche
der von der Einheit gekühlten Komponente zu verhindern. Diese Funktion ermöglicht es, Energie zu sparen oder die
Maschine mit besonders schweren Umgebungstemperaturen zu betreiben.
Im Normalbetrieb ändert die Funktion nur den Wert des "Chiller"-Sollwerts.
Im Fall eines LASER-Betriebs ändert sich bei einer Änderung des "Laser"-Sollwerts auch der reelle Wert des "Chiller"-
Sollwerts, bei dem sich der Kompressor ausschaltet, damit das eingestellte Temperatur-Delta konstant gehalten wird.
Das erneute Einschalten des Chillers erfolgt bei SEt+Hy.
Zum Aktivieren des dynamischen Sollwerts müssen die Parameter der Sd-Gruppe konfiguriert werden.
Bei aktiviertem dynamischem Sollwert (Sd1 = Y), Durch zweimaliges Drücken der SET-Taste kann der aktuelle Sollwert
angezeigt werden.
Wenn der dynamische Sollwert mit Umgebungs Sonde aktiviert wird, nicht aktiviert (P2P = n), wird der Parameter zwang
deaktiviert.
Der dynamische Sollwert ist freigegeben, wenn:
• der Parameter Sd1 = Y;
• die P2-Sonde ist vorhanden P2P = Y

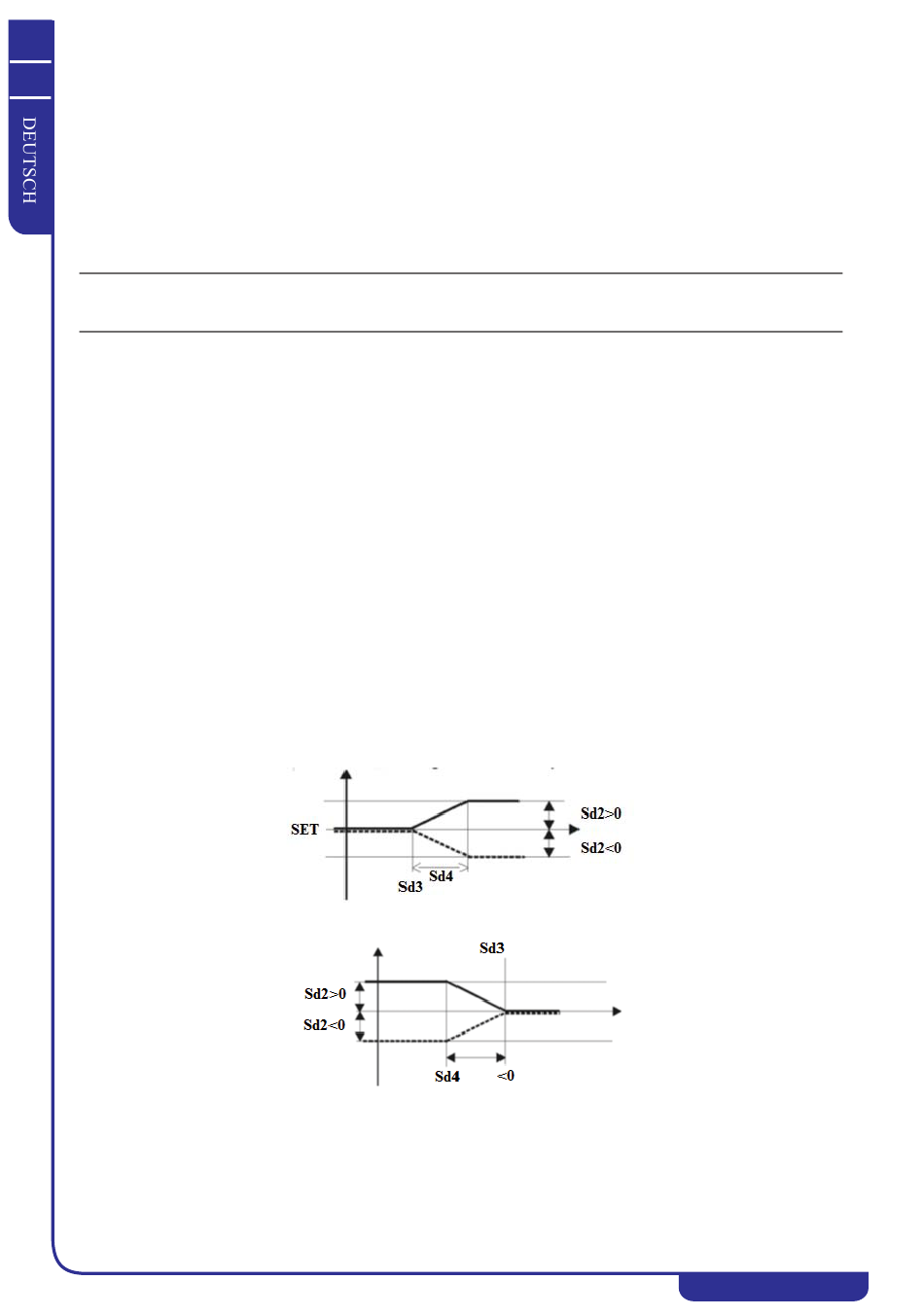

ES: Sd1 = Y, P2P = Y; Sd4 >0
ES: Sd1 = Y, P2P = Y; Sd4 < 0
Nachstehend das Temperaturprofil, das man bei in der Steuerung eingestellten Standardparametern erhält.
Die Angaben dieses Handbuchs sind unverbindlich und können vom Hersteller ohne Vorankündigung geändert werden. Vervielfältigung verboten
Positives Differential.
Differential negativ
TAEevo Tech MINI 03÷10
