Allgemeine Informationen
DE
1 . 3
E r k l ä r u n g d e r K u r z b e z e i c h n u n g e n
Mit Kältemittel R410A für eine maximale Umgebungstemperatur bis 46 °C geeignet.
(Richtwert: für den genauen Wert ist auf den Wert auf dem Typenschild der Maschine oder die Tabellen der
/HE
technischen Kataloge Bezug zu nehmen).*
Mit Kältemittel R410A für eine maximale Umgebungstemperatur bis 43 °C geeignet.
(Richtwert: für den genauen Wert ist auf den Wert auf dem Typenschild der Maschine oder die Tabellen der
/SHE
technischen Kataloge Bezug zu nehmen).*
Gegenüber Version HE reduzierter Geräuschpegel.
Mit Kältemittel R410A für eine maximale Umgebungstemperatur bis 46 °C geeignet.
(Richtwert: für den genauen Wert ist auf den Wert auf dem Typenschild der Maschine oder die Tabellen der
/SSN
technischen Kataloge Bezug zu nehmen).*
Gegenüber Version SHE reduzierter Geräuschpegel.
* Maximale Umgebungstemperaturen bezogen auf eine Wasseraustrittstemperatur von 7 °C.
1 . 4
E r k l ä r u n g d e s a l p h a n u m e r i s c h e n Z e i c h e n s c h l ü s s e l s

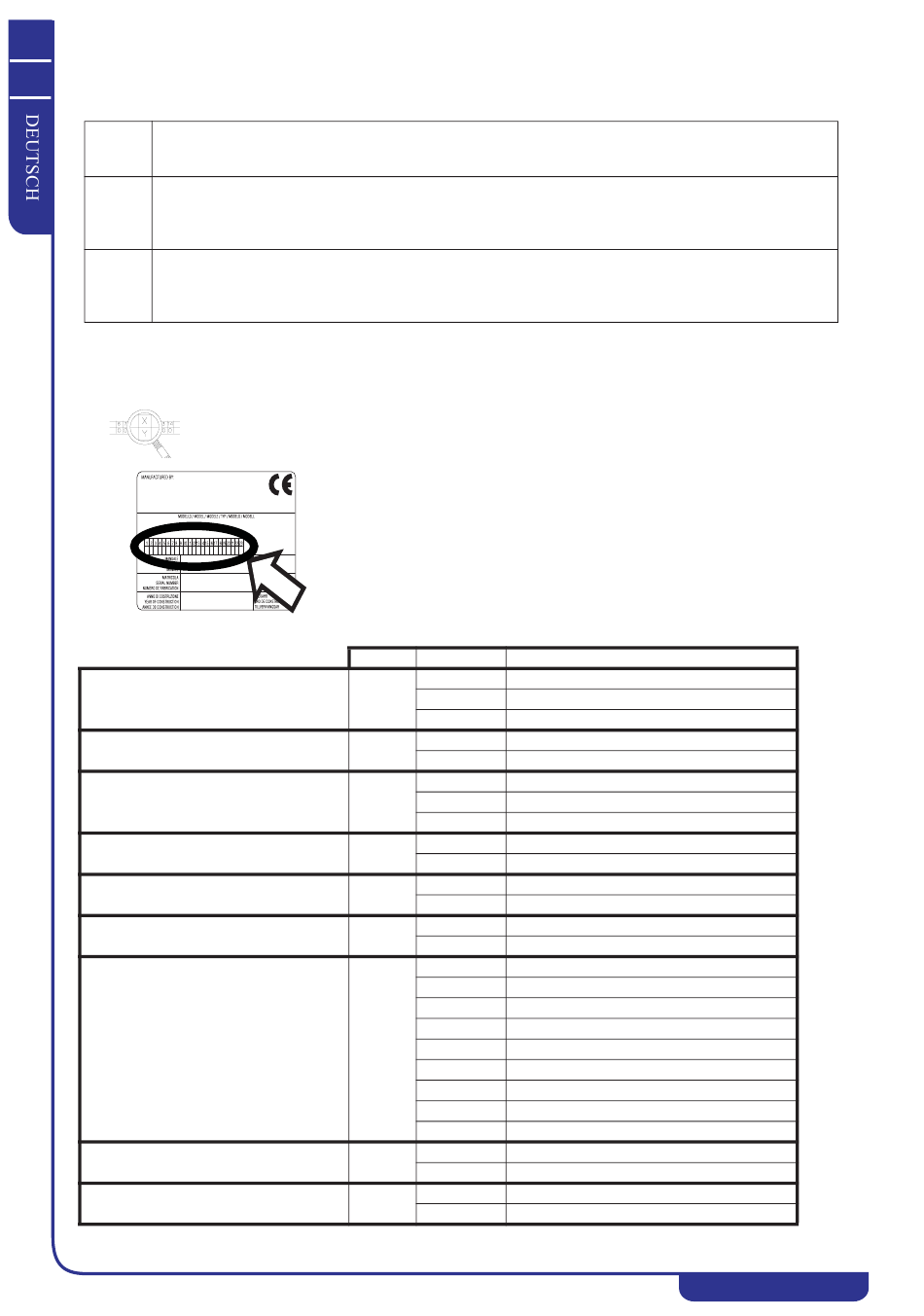

Die alphanumerische Zeichenfolge befindet sich auf der Metallplakette, die auf dem Deckblatt dieser Anleitung. abgebildet ist.
VERSION
VERFLÜSSIGEREINHEIT
WÄRMERÜCKGEWINNUNG
UMGEBUNGSTEMPERATUR
VENTILATORREGELUNG
ELEKTRONISCHE
THERMOSTATVENTILE
HYDRAULIKAGGREGAT
START VERDICHTER
FROSTSCHUTZ VERDAMPFER
Die Angaben dieses Handbuchs sind unverbindlich und können vom Hersteller ohne Vorankündigung geändert werden. Vervielfältigung verboten.
Auf einigen Kältekreisläufen und Schaltplänen ist das Symbol seitlich dargestellt. Es ist der
Bezug zum alphanumerischen Zeichenschlüssel dieser Anleitung. Das obere Feld (X) gibt die
Position im Zeichenschlüssel, das untere Feld (Y) den zugewiesenen Wert an.
Die nebenstehende Abbildung zeigt den leeren alphanumerischen
Zeichenschlüssel; jeder Position der oberen Zeile wird ein alphanumerischer
Wert auf der unteren Zeile zugeteilt (0, 1, 2, A, B, usw.) und jedem Zeichen
entspricht ein besonderes Merkmal der Maschine.
POS.
1-2-3
4
5
6
7
8
9
10
11
WERT
BESCHREIBUNG
HE
HE
SHE
SHE
SSN
SSN
0
NEIN
1
JA
0
NEIN
2
WÄRMERÜCKGEWINNUNG 100%
4
ENTHITZER 20%
0
STANDARD
1
-20°C
2
STUFENWEISE
4
EC BRUSHLESS VENTILATOR
0
NEIN
1
JA
0
KEINES
E
P15
F
P15+P15
G
SPEICHERUNG + P15
H
SPEICHERUNG + P15+P15
1
P2
2
P2+P2
3
SPEICHERUNG + P2
4
SPEICHERUNG + P2+P2
0
DIREKT
2
SOFT STARTER
0
NEIN
1
JA
TAT 030-065
