4 . 1 . 8 Ve n t i l a t o r e n
Es handelt sich um Schraubenventilatoren mit ON-OFF-Betrieb.
4 . 1 . 9 I n d u s t r i e - s t e c k v e r b i n d e r

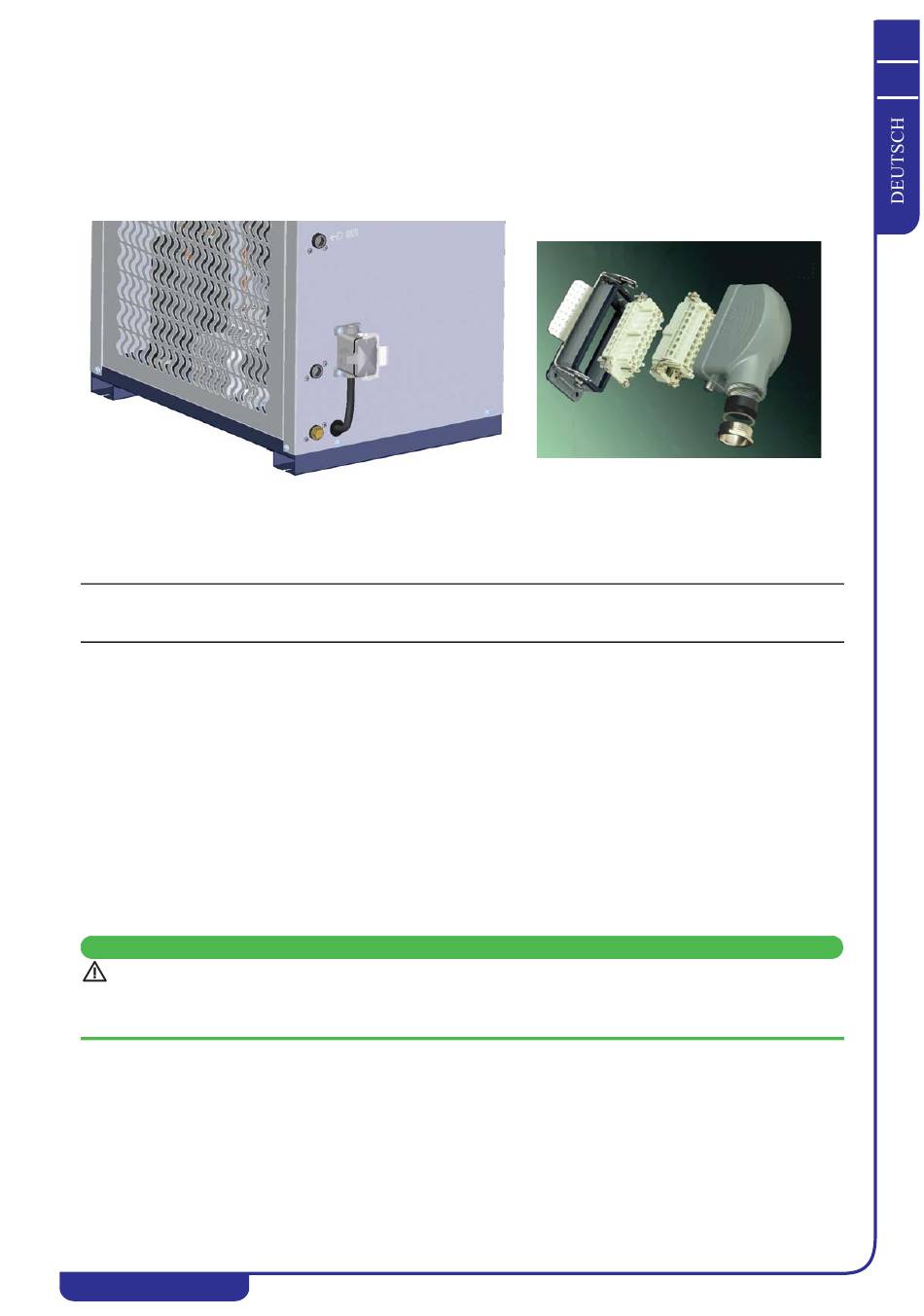

Bei Modellen TAEevo Tech MINI 08÷10 kann ein Mehrpol-Steckverbinder WESTEC für Industrieanwendungen (Harting
kompatibel) zur Signalverwaltung (ON/OFF Remote, Alarmkontakt) installiert werden und die Stromversorgung zu der
Maschine.
Technische Hauptdaten der WESTEC Steckverbinder (Harting kompatibel):
• Schneller Anschluss;
• Schutzart IP65;
• Langfristig zuverlässige Verbindung;
• Codierung der Verbindung (schließt ein Vertauschen der Stecker aus);
HINWEIS
Die Stecker dürfen nicht unter Belastung ein- und ausgesteckt werden, sondern müssen in axialer Richtung eingesteckt
werden, um die Kontakte nicht zu belasten und zu beschädigen.
4 . 2 G e s a m t a b m e s s u n g e n
Siehe die Anlagen.
4 . 3 M i n d e s t a b s t ä n d e v o n d e n W ä n d e n d e s
I n s t a l l a t i o n s r a u m e s
Siehe die Anlagen.
4 . 4 W a s s e r - u n d K ä l t e k r e i s l a u f
Siehe die Anlagen.
4 . 4 . 1 W a s s e r k r e i s l a u f
Das Wasser fließt durch die Verdampferrohre, kühlt sich ab und fließt wieder in den Speicher.
Das Wasser wird dann von einer Seitenkanalpumpe angesaugt, welche direkt die Verbraucher beschickt.
Es ist ein Bypass-Rohr vorhanden, das einen minimalen Wasserdurchfluss durch die Pumpe gewährleistet, falls durch einen
Fehler eine Leitung an einer beliebigen Stelle des Hydraulikkreislaufs abgesperrt werden sollte.
ACHTUNG
Der Bypass hat nur die Aufgabe, im Fall eines fehlerhaften Schließvorgangs der Absperrhähne die Intaktheit der
Maschine zu bewahren.
Vom Betrieb im Bypass-Modus mit Dauerzyklen und längeren Zeiten wird dringend abgeraten.
Am Auslass der Pumpe ist ein Wassermanometer angeschlossen und den Wasserdruck der Anlage anzeigt.
4 . 4 . 2 K ä l t e k r e i s la u f
Das Kältemittel wird vom Kältekompressor in den Kondensator gepumpt. Der Kondensator ist ein Wärmetauscher und wird
durch einen Luftstrom gekühlt, der von einem motorbetriebenen Ventilator erzeugt ist.
Nach dem Kondensator durchfließt das Kältemittel einen Filtertrockner und ein Kapillarrohr.
Das Kältemittel tritt dann in den Verdampferkreislauf ein und fließt gegenströmig zur Richtung des zu kühlenden Wassers.
Wenn das Kältemittel aus dem Verdampfer austritt, wird es erneut vom Kompressor angesaugt und der Kreislauf wiederholt
sich.
Der Kältekreislauf umfasst auch einen manuell rücksetzbaren Überdruckschalter (Modelle TAEevo Tech MINI 05÷10).
TAEevo Tech MINI 03÷10
