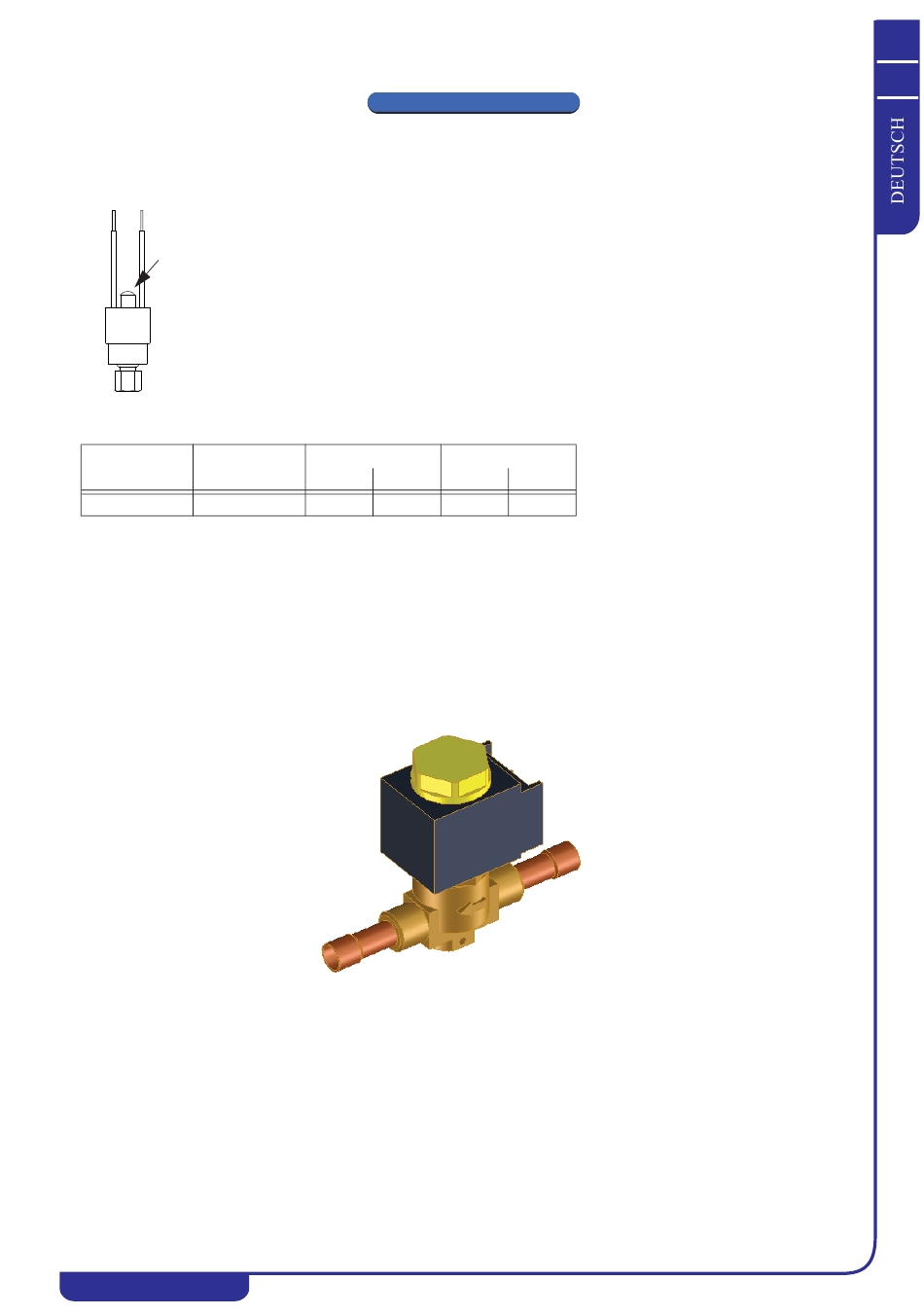

8 . 1 Ü b e r d r u c k s c h a l t e r ( H P )
Die Modelle TAEevo Tech MINI 05÷10 sind mit Überdruckschalter (HP) ausgestattet.
Nicht vorhanden bei den Modellen TAEevo Tech MINI 03.
Er kontrolliert den Auslassdruck des Kältekompressors und verhindert, dass der Druck auf Werte steigt, die
B
für den korrekten Betrieb des Kompressors und für die Sicherheit von Personen gefährlich sein können.
Die Rückstellung erfolgt manuell. Seine Auslösung öffnet den Versorgungskreislauf des Kompressors und
des Ventilators (siehe Schaltplan). Sinkt der Auslassdruck des Kompressors wieder unter den Auslösewert,
stellt sich der Druckschalter nicht automatisch zurück, sondern muss von Hand rückgestellt werden, damit
der Kühler startet (auf die Reset-Taste drücken, die sich an der Spitze der Kappe B befindet).
Die Auslösewerte des Überdruckschalters sind fest.
Für den Ersatz, ist der Druckschalter mit einem SCHRAEDER-Ventil verschraubt, welches das Auslaufen
des Kältemittels verhindert.
Die AUSLÖSE- und RESET-Werte der Druckschalter sind in folgender Tabelle angegeben:
Druckschalter Kältemittel
HP R410A
8 . 2 W a r m g a s - B y p a s s - V e n t i l e ( O p t i o n n u r f ü r M 0 8 ÷ M 1 0
L a s e r - V e r s i o n )
In den Kaltwassersätzen wird die Prozesswasser-Austrittstemperatur durch die Modulation eines elektronischen Warmgas-
Bypass-Ventils. Durch die Modulation des Warmgas-Bypass-Ventils kann die Leistungsabgabe der Einheit an den
Verbraucher je nach Wärmelast kontinuierlich variiert werden. Auch die thermische Masse des Speichers trägt dazu bei, die
Prozesswasser-Austrittstemperatur konstant zu halten.
Die Ventile (Warmgas-Bypass-Magnet- und -Elektroventil) werden von der elektronischen Steuereinheit nach der PID-Logik
gesteuert (proportional-integral-derivativ). In diesen Einheiten ist der Kompressor immer in Betrieb; er hält nur an, wenn die
Wärmeregulierungssonde erreicht den Sollwert für Chiller (bei Erreichen des Werts SEt).
TAEevo Tech MINI 03÷10
K
S
O N S T I G E
AUSLÖSUNG
bar °C
41.6 65.4
Die Angaben dieses Handbuchs sind unverbindlich und können vom Hersteller ohne Vorankündigung geändert werden. Vervielfältigung verboten
8
APITEL
B
A U T E I L E
RÜCKSTELLUNG
bar °C
33 55.0
BETRIEBS- UND WARTUNGSANLEITUNG
Kapitel 8 - Sonstige Bauteile
