8 . 3 N i v e a u s e n s o r ( O p t i o n n u r f ü r M 0 8 ÷ M 1 0 )
Alle Einheiten sind mit einem Niveausensor ausgestattet. Dieser Sensor ist im Speicher installiert und dient dazu, einen
eventuellen Wassermangel zu erfassen. Bei Auftreten dieser Störung sendet der Sensor ein Alarmsignal an die Steuerung,
das zur sofortigen Ausschaltung des Chillers führt.
ACHTUNG
Es sind alle Vorsichtsmaßnahmen zu treffen, um einen versehentlichen Kontakt mit spannungsführenden Bauteilen zu
vermeiden. Die Spannung im Schaltschrank kann lebensgefährliche Werte erreichen.

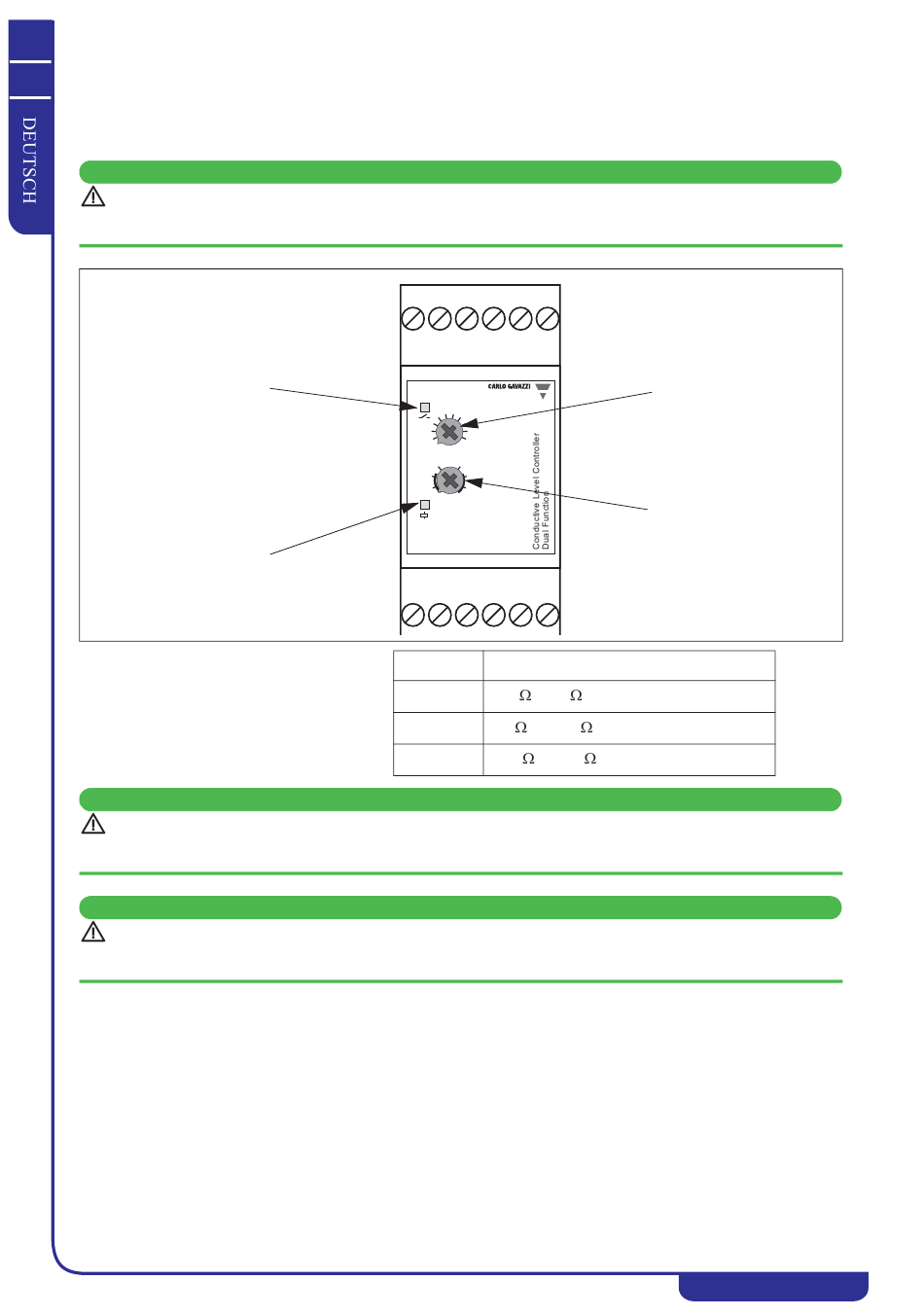

Die orangefarbene LED
leuchtet bei vorhandenem
Wasser (Normalbetrieb),
bei Wassermangel erlischt
sie.
Die Anlage mit Spannung
versorgen, die grüne LED
leuchtet dauerhaft.
Bei Einstellung des Potentiometers B ändert
sich der Empfindlichkeitsbereich des Reglers A
ACHTUNG
Der Niveausensor ist für den Betrieb mit einer Empfindlichkeit von 250kOhm eingestellt (Position A=5, B=H auf der
Seite „Empty"). Die Einstellung des Niveausensors ist Aufgabe des Herstellers und darf daher nicht verändert werden.
ACHTUNG
Über den Regelpotentiometern (A und B) ist ein manipulationssicheres Sicherheitsetikett angebracht.
Seine vollständige oder teilweise Beschädigung führt zum Verfall der Garantie.
8 . 4 S e t h y d r a u l i s c h e A b s c h n i t t t r e n n u n g ( O p t i o n n u r f ü r
M 0 8 ÷ M 1 0 )
Das Ventil dient dazu, zu vermeiden, dass Wasser in den Tank zurückfließt, falls die Maschine unter Gefälle installiert wird,
wodurch Flüssigkeit verschüttet werden könnte. Das Ventil für hydraulische Abschnitttrennung wird von einer Spule
gesteuert, die durch das Starten der Pumpe aktiviert wird. Das Ventil und die für die Installation notwendigen
Anschlussstücke werden nicht zusammengebaut geliefert, der Zusammenbau muss durch qualifiziertes Personal unter
Befolgung der gelieferten Anweisungen ausgeführt werden.
