Laborpumpe Laboport® N96
Original Betriebsanleitung, deutsch, KNF 323241-323242 06/20
Die Positionsnummern innerhalb der folgenden Arbeitsan-
weisungen beziehen sich auf Abb. 11.

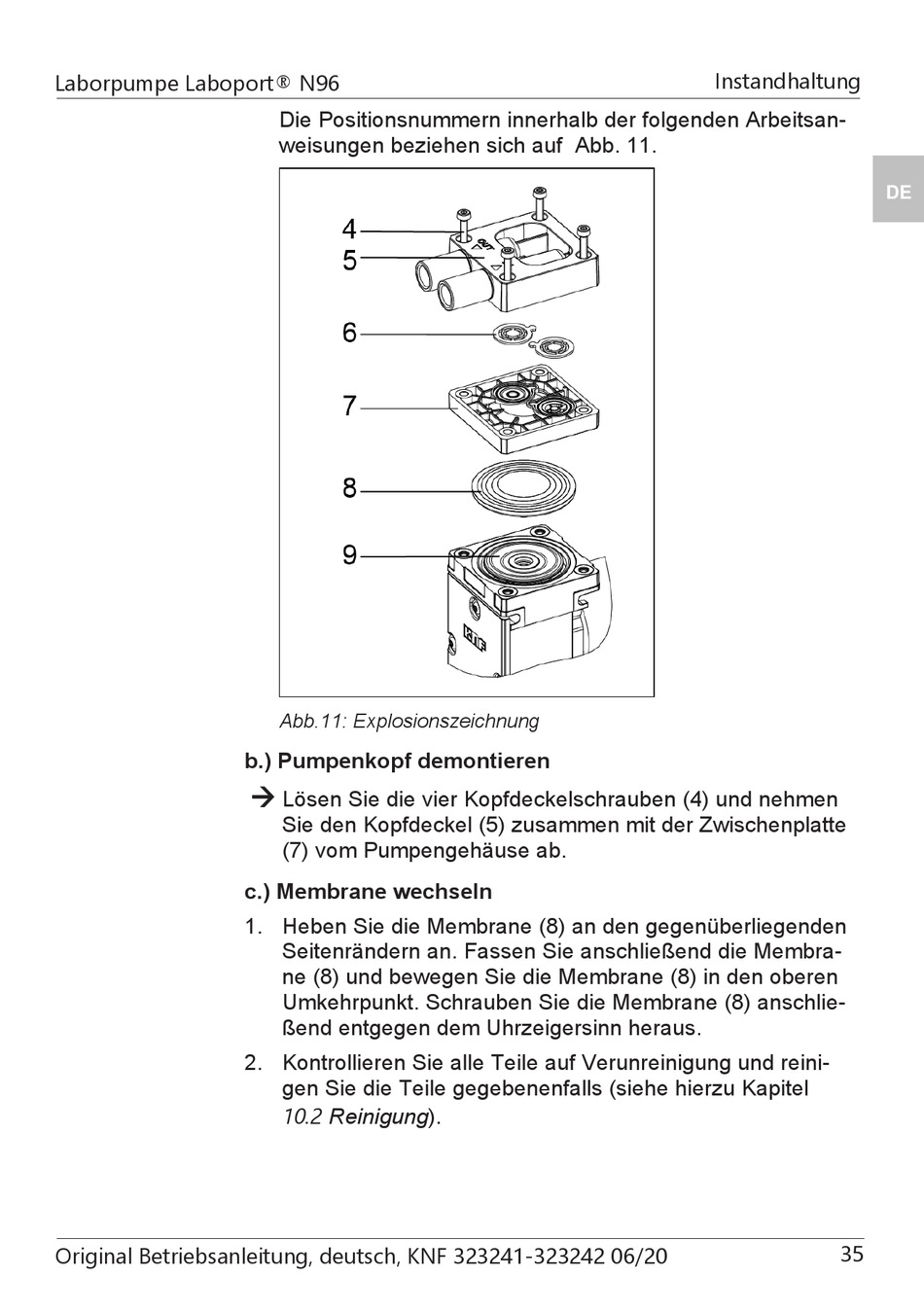

Abb.11: Explosionszeichnung
b.) Pumpenkopf demontieren
à
Lösen Sie die vier Kopfdeckelschrauben (4) und nehmen
Sie den Kopfdeckel (5) zusammen mit der Zwischenplatte
(7) vom Pumpengehäuse ab.
c.) Membrane wechseln
1. Heben Sie die Membrane (8) an den gegenüberliegenden
Seitenrändern an. Fassen Sie anschließend die Membra-
ne (8) und bewegen Sie die Membrane (8) in den oberen
Umkehrpunkt. Schrauben Sie die Membrane (8) anschlie-
ßend entgegen dem Uhrzeigersinn heraus.
2. Kontrollieren Sie alle Teile auf Verunreinigung und reini-
gen Sie die Teile gegebenenfalls (siehe hierzu Kapitel
10.2 Reinigung).
