Laboratoriumpomp Laboport® N96
1 Persventiel
2 Zuigventiel
3 Transportruimte
4 Membraan
5 Excentriek
6 Drijfstang
7 Pompaandrijving
Vertaling van de originele bedienings- en installatie-instructies, ne-
derlands, KNF 323241-323242 06/20
Functie membraanpomp

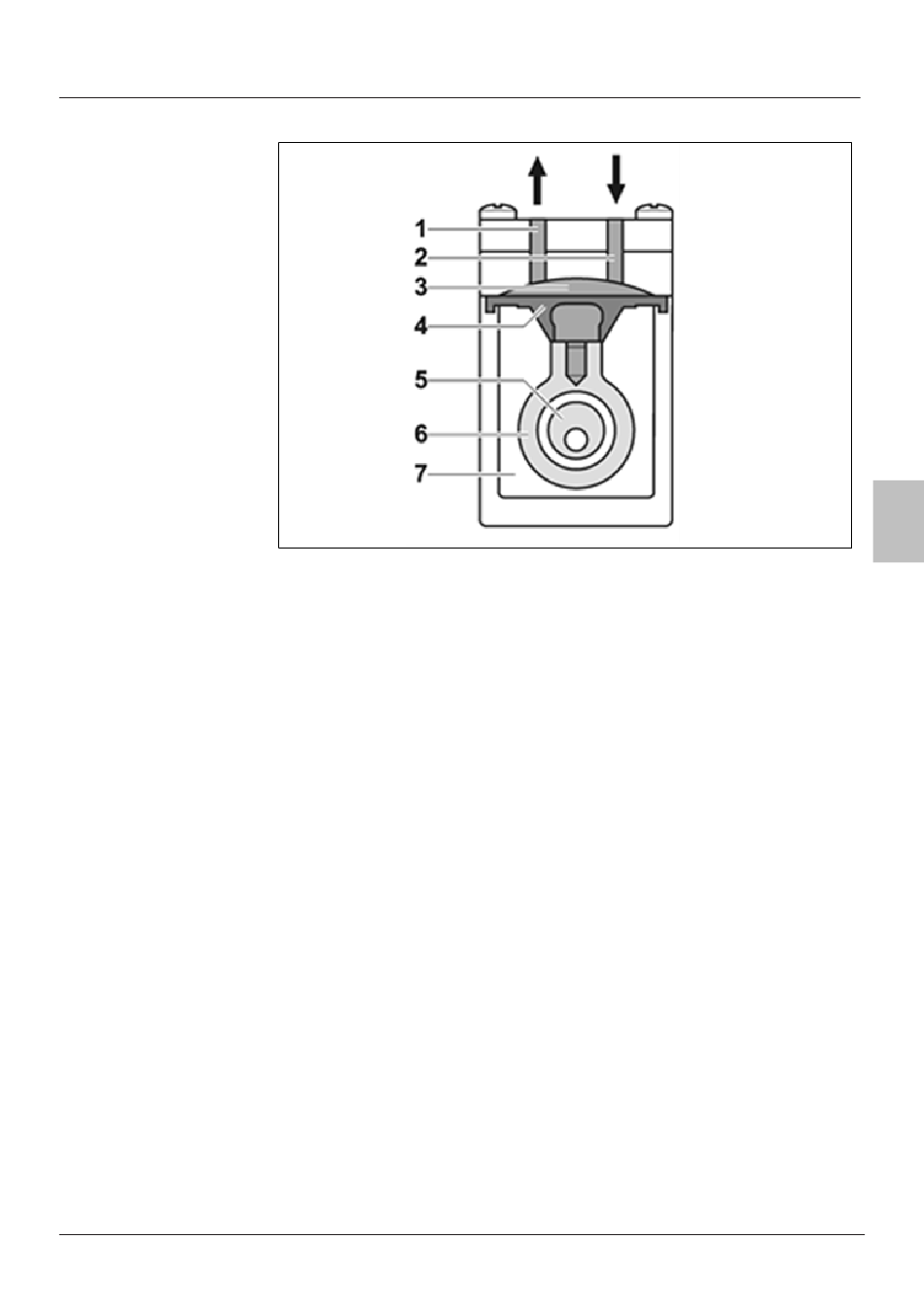

Afb.3: Functie membraanpomp
Membraanpompen transporteren, comprimeren (afhanke-
lijk van de uitvoering) en evacueren gassen en dampen.
Het elastische membraan (4) wordt door de excentriek (5)
en de drijfstang (6) op en neer bewogen. In de neergaan-
de slag zuigt dit het te transporteren gas via de inlaatklep
(2) aan. In de opgaande slag drukt het membraan het me-
dium via de uitlaatklep (1) uit de pompkop. De trans-
portruimte (3) wordt door de membraan van de pompaan-
drijving (7) gescheiden.
