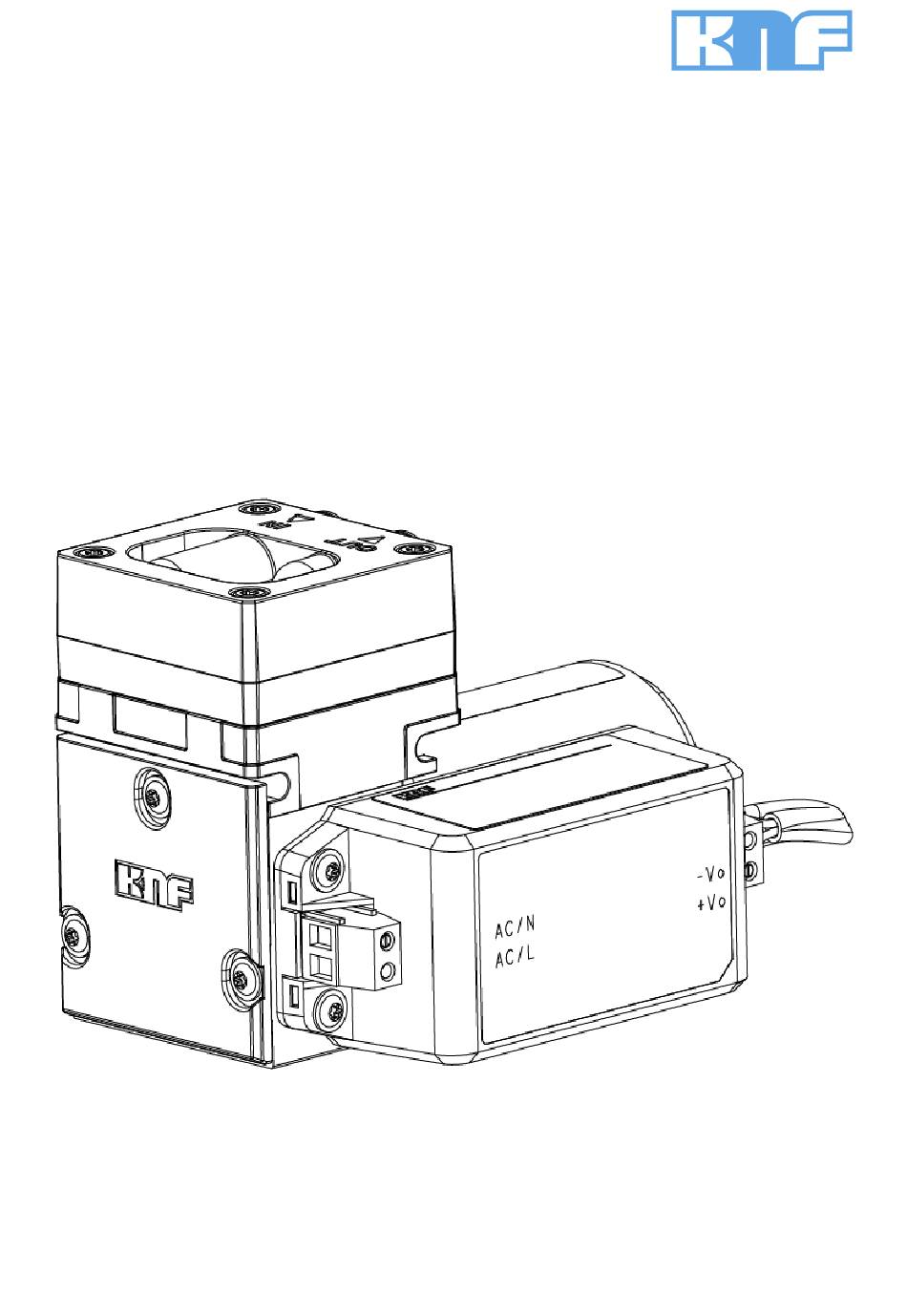

- Seite 1 KNF 329772-329774 06/22 N96_AC ORIGINAL BETRIEBS- UND MONTAGEANLEITUNG DEUTSCH MEMBRANPUMPE Hinweis! Lesen und beachten Sie vor Betrieb der Pumpe und des Zubehörs die Betriebs- und Montageanleitung und die Sicherheitshinweise!
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis KNF Neuberger GmbH Alter Weg 3 1 Zu diesem Dokument ............ 3 79112 Freiburg 1.1 Umgang mit der Betriebs- und Montageanleitung .. 3 Deutschland 1.2 Haftungsausschluss.......... 3 Tel. 07664/5909-0 1.3 Mitgeltende Dokumente .......... 3 Fax. 07664/5909-99 1.4 Symbole und Kennzeichnungen ....... 4 1.5 Abkürzungsverzeichnis .......... 6 2 Sicherheit ................ 7... -
Seite 3: Zu Diesem Dokument
Die Betriebs- und Montageanleitung ist Teil der Pumpe. à Bei Unklarheiten zum Inhalt der Betriebs- und Montageanleitung fra- gen Sie bitte beim Hersteller nach (Kontaktdaten: siehe www.knf.com). Halten Sie dafür Typ und Seriennummer der Pumpe bereit. à Lesen Sie die Betriebs- und Montageanleitung, bevor Sie die Pumpe in Betrieb nehmen. -
Seite 4: Symbole Und Kennzeichnungen
Sonstige Hinweise und Symbole à Hier steht eine auszuführende Tätigkeit (ein Schritt). 1. Hier steht der erste Schritt einer auszuführenden Tätigkeit. Weitere fortlaufend nummerierte Schritte folgen. Dieses Zeichen weist auf wichtige Informationen hin. Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... - Seite 5 Allgemeines Gebotszeichen Gehörschutz benutzen WEEE Symbol für die getrennte Erfassung von Elektrogerä- ten und Elektronikgeräten. Die Verwendung dieses Symbols bedeutet, dass dieses Produkt nicht mit dem normalen Haushaltsabfall entsorgt werden darf. Tab.2 Piktogrammerklärung Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22...
-
Seite 6: Abkürzungsverzeichnis
ETFE Ethylen-Tetrafluorethylen-Copolymer Modifiziertes PTFE Tab. Tabelle Abb. Abbildung Bzw. Beziehungsweise z.B. Zum Beispiel zul. Zulässig u.A. Unter Anderem Ggf. Gegebenenfalls Max. Maximal Min. Minimal Pulsweitenmodulation Clockwise Counter-Clockwise Transistor-Transistor-Logic Direct current Masse Kleinflansch Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... -
Seite 7: Sicherheit
Beeinträchtigung der Pumpe kommen kann. Betriebs- Betreiben und stellen Sie die Pumpe nur unter den in Kapitel 2.4 Betriebs- parameter bedingungen und 3 Technische Daten, beschriebenen Betriebsparametern und Betriebsbedingungen auf. Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... -
Seite 8: Sicherheitsbewusstes Arbeiten
Medium mit der Luft in der Umgebung und/oder im Pumpengehäuse. Medien Stellen Sie sicher, dass hieraus keine Gefahrensituation entstehen kann. Beachten Sie beim Fördern gefährlicher Medien die Sicherheitsbestim- mungen im Umgang mit diesen Medien. Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... -
Seite 9: Verwendung
Lebensmitteln. Die Pumpen dürfen nicht zur gleichzeitigen Erzeugung von Vakuum und Überdruck genutzt werden. Nach Rücksprache mit Ihrem KNF-Kundendienst, kann diese Funktion auf Projektbasis ermöglicht werden. An der Saugseite der Pumpe darf kein Überdruck angelegt werden. Nach Rücksprache mit Ihrem KNF-Kundendienst, kann diese Funktion auf Projektbasis ermöglicht werden. -
Seite 10: Richtlinien Und Normen
§ EN 61000-6-2/3 2.8 Kundendienst und Reparatur Kundendienst und Reparaturen Die Pumpe ist wartungsfrei. Jedoch empfiehlt KNF, die Pumpe regelmäßig bzgl. auffälliger Veränderungen der Geräusche und Vibrationen zu prüfen. Lassen Sie Reparaturen an den Pumpen nur vom zuständigen KNF-Kun- dendienst durchführen. -
Seite 11: Technische Daten
*bar rel bezogen auf 1013 hPa **Liter im Normzustand (1013 hPa, 20°C; basierend auf ISO 8778 and ISO 21360-1/2) Pneumatische Anschlüsse Pumpentyp Wert N96K_E-W G 1/8 N96K_E-W-NPT NPT 1/8 Tab.8 Pneumatische Anschlüsse Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... - Seite 12 *Die Gasdichtheit des Pumpenkopfes ist nach dem Öffnen des Pumpen-kopfes bzw. nach dem Wechsel von Membranen und Ventilplatten nicht mehr gewährleis- tet. Durch einen Dichtigkeitstest lässt sich feststellen, ob die ursprüngliche Gas- dichtheit wieder erreicht ist. Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22...
- Seite 13 Membranpumpe N96_AC Technische Daten zul. Umgebungstemperatur Druck in mbar Druck in bar Abb.1 Zulässige Umgebungstemperatur zul. Medientemperatur Druck in mbar Druck in bar Abb.2 Zulässige Medientemperatur Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22...
-
Seite 14: Produktbeschreibung Und Funktion
Produktbeschreibung und Funktion Membranpumpe N96_AC 4 Produktbeschreibung und Funktion Aufbau 1 Pneumatischer Pum- peneinlass 2 Pneumatischer Pum- penauslass 3 Motor 4 Elektrischer Anschluss Abb.3 Aufbau N96 Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... - Seite 15 Im Abwärtshub saugt sie das zu fördernde Gas über das Einlassventil (2) an. Im Aufwärtshub drückt die Membrane das Medium über das Auslassventil (1) aus dem Pumpenkopf heraus. Der Förderraum (3) ist vom Pumpenantrieb durch die Membrane getrennt. Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22...
-
Seite 16: Transport
- 10 bis + 60 Zul. Feuchte (nicht betauend) [%] 30 bis 85 Tab.12 Transportparameter und Lagerungsparameter Achten Sie vor der Inbetriebnahme darauf, dass die Pumpe die Umgebungstemperatur erreicht hat (3 Technische Daten). HINWEIS Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... -
Seite 17: Montieren Und Anschließen
Möglichkeit zur Verletzung durch Ver- VORSICHT brennung und Quetschung. à Ergreifen Sie Schutzmaßnahmen gegen die Berührung sich bewegender und heißer Teile. à Tragen Sie ggf. eine passende persönliche Schutzausrüstung. à Befestigungsmaße Befestigungsmaße siehe nachfolgende Abbildungen: Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... - Seite 18 Kondensat im Pumpenkopf sammelt. à Schützen Sie die Pumpe vor Staubeinwirkung. à Schützen Sie die Pumpe vor Vibration und Stoß. à Fremdkörperschutz Schützen Sie die Pumpe gegen Berührung und das Eindringen von Fremdkörpern. Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22...
-
Seite 19: Elektrisch Anschließen
Empfohlene Leiterquerschnitte und Anschlussrichtwerte für den Spannungsversorgungsanschluss Wert Leiterquerschnitt [mm 0,75 Anziehmoment Schrauben Lüster- 0,7 – 0,8 Nm klemme Tab.13 à Stellen Sie sicher, dass die Litzen entsprechend der IPC-Richtlinien angeschlossen sind. Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... -
Seite 20: Pneumatisch Anschließen
Pumpe sicher ab (bzgl. Medium und Geräusch). Entkoppelung à KNF empfiehlt, die Pumpe vom Rohrleitungssystem mechanisch zu entkoppeln, z.B. durch Verwendung flexibler Schläuche oder Rohre. Auf diese Weise kann vermieden werden, dass mögliche Schwingun- gen und Geräusche der Pumpe auf das System übertragen werden. - Seite 21 Pneumatische Geräusche können durch den Einsatz eines Ge- räuschdämpfers reduziert bzw. abgeleitet werden (siehe Kapitel 10.2 Zubehör). Befestigen Sie die druckseitigen Anschlüsse mit einer Sicherung (z.B. Schlauchschelle/Rohrschel- le), um ein herunterrutschen der Schläuche vom Anschluss zu vermeiden. HINWEIS Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22...
-
Seite 22: Betrieb
Durch Berührung der Pumpe am Wellenende be- steht die Möglichkeit zur Verletzung durch Ver- VORSICHT brennung und Quetschung. à Ergreifen Sie Schutzmaßnahmen gegen die Berührung sich bewegender und heißer Teile. à Tragen Sie ggf. eine passende persönliche Schutzausrüstung. Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... - Seite 23 Leitung gedrosselt oder reguliert wird, achten Sie darauf, dass an der Pumpe der maximal zulässige Betriebsüberdruck nicht überschritten wird. à Achten Sie darauf, dass der Pumpenauslass nicht verschlossen oder eingeengt ist. Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22...
-
Seite 24: Informationen Zum Ein- Und Ausschalten Der Pumpe
Führen Sie Arbeiten mit gesättigten oder nahezu gesättigten Dämpfen nur mit warmer Pumpe durch. à KNF empfiehlt: Bei Förderung von aggressiven Medien Pumpe vor dem Ausschalten spülen (siehe Kapitel 8.2.1 Pumpe spülen), um die Lebensdauer der Membrane zu verlängern. 7.2 Informationen zum Ein- und Ausschalten der Pumpe Pumpe einschalten à... -
Seite 25: Instandhaltung
8.2.1 Pumpe spülen Bei Förderung von gefährlichen und umweltgefährdenden Medien emp- fiehlt KNF, die Pumpe vor dem Ausschalten bei atmosphärischem Druck einige Minuten mit Luft (falls aus Sicherheitsgründen notwendig: mit einem Inertgas) zu spülen, um die Lebensdauer der Membrane zu verlängern. -
Seite 26: Pumpe Reinigen
Grundsätzlich sollten Ventilplatten/Dichtungen und Membrane zum glei- chen Zeitpunkt gewechselt werden. Wird mit dem Membranwechsel nicht gleichzeitig der Ventilplatten/Dichtungen-Wechsel vorgenommen, so ist die Sollleistung der Pumpe auch nach der Instandhaltung nicht gewährleistet. Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... - Seite 27 Der Wechsel von Membrane und Ventilplatten/Dichtungen ist in der folgen- den Reihenfolge durchzuführen: a.) Vorbereitende Schritte b.) Pumpenkopf demontieren c.) Membrane wechseln d.) Ventilplatten/Dichtungen wechseln e.) Pumpenkopf montieren f.) Abschließende Schritte Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22...
- Seite 28 Membrane (5) in den oberen Umkehrpunkt. Schrauben Sie die Membrane (5) anschließend entgegen dem Uhrzeigersinn heraus. 2. Kontrollieren Sie alle Teile auf Verunreinigung und reinigen Sie die Tei- le gegebenenfalls (siehe hierzu Kapitel 8.2 Reinigung). Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22...
- Seite 29 Vergiftungen, Verätzun- gen oder ähnlichen Verletzungen führen. à Schließen Sie die Pumpe an die Stromversorgung an. Sollten Sie bezüglich der Instandhaltung Fragen haben, so sprechen Sie mit Ihrem KNF-Kundendienst (Kontaktdaten: siehe www.knf.com). Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22...
-
Seite 30: Störung Beheben
Flüssigkeit in den Pumpenköpfen) feststel- len und beseitigen. Maximale Blockierzeit des Rotors überschritten Die Pumpe muss einige Sekunden vom Netz ge- trennt sein, bevor die Elektronik den Betrieb wieder zulässt. Tab.16 Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... - Seite 31 Tab.18 Störung kann nicht behoben werden Sollten Sie keine der angegebenen Ursachen feststellen können, senden Sie die Pumpe an den KNF-Kundendienst (Kontaktdaten: siehe www.knf.com). 1. Spülen Sie die Pumpe einige Minuten mit Luft (falls aus Sicherheits- gründen notwendig: mit einem Inertgas) bei atmosphärischem Druck, um den Pumpenkopf von gefährlichen oder aggressiven Gasen zu be-...
-
Seite 32: Ersatzteile Und Zubehör
Schlauchnippel aus PP ID4 001936 Schlauchnippel aus PP ID6 020185 Geräuschdämpfer 000345 Montageset (bestehend aus (5), (6) 327888 Fußplatte und Schwingmetall) Einschraubverschraubung 014049 AD6x1 Abb.7 Zubehör N96 (Pumpe bei- Einschraubverschraubung AD6 311072 spielhaft dargestellt) Tab.21 Original Betriebs- und Montageanleitung, Deutsch, KNF 329772-329774 06/22... -
Seite 33: Rücksendung
Fordern Sie ggf. eine Originalverpackung gegen Berech- nung an. Rücksendung KNF verpflichtet sich zur Reparatur der Pumpe nur unter der Bedingung, dass der Kunde eine Bescheinigung über das Fördermedium und die Rei- nigung der Pumpe vorlegt. Ebenso ist eine Rückgabe von Altgeräten im Sinne der WEEE möglich. - Seite 36 KNF weltweit Unsere lokalen KNF-Partner finden Sie unter: www.knf.com...
