4 Betrieb

In diesem Kapitel wird beschrieben, wie die USV über
das LCD bedient wird.
Der Benutzer kann:
• Das LCD bedienen
• Die USV einschalten und ausschalten
(außer Ersteinschaltung bei Inbetriebnahme)
• Zusätzliche SNMP-Adapter und deren Software betreiben
—

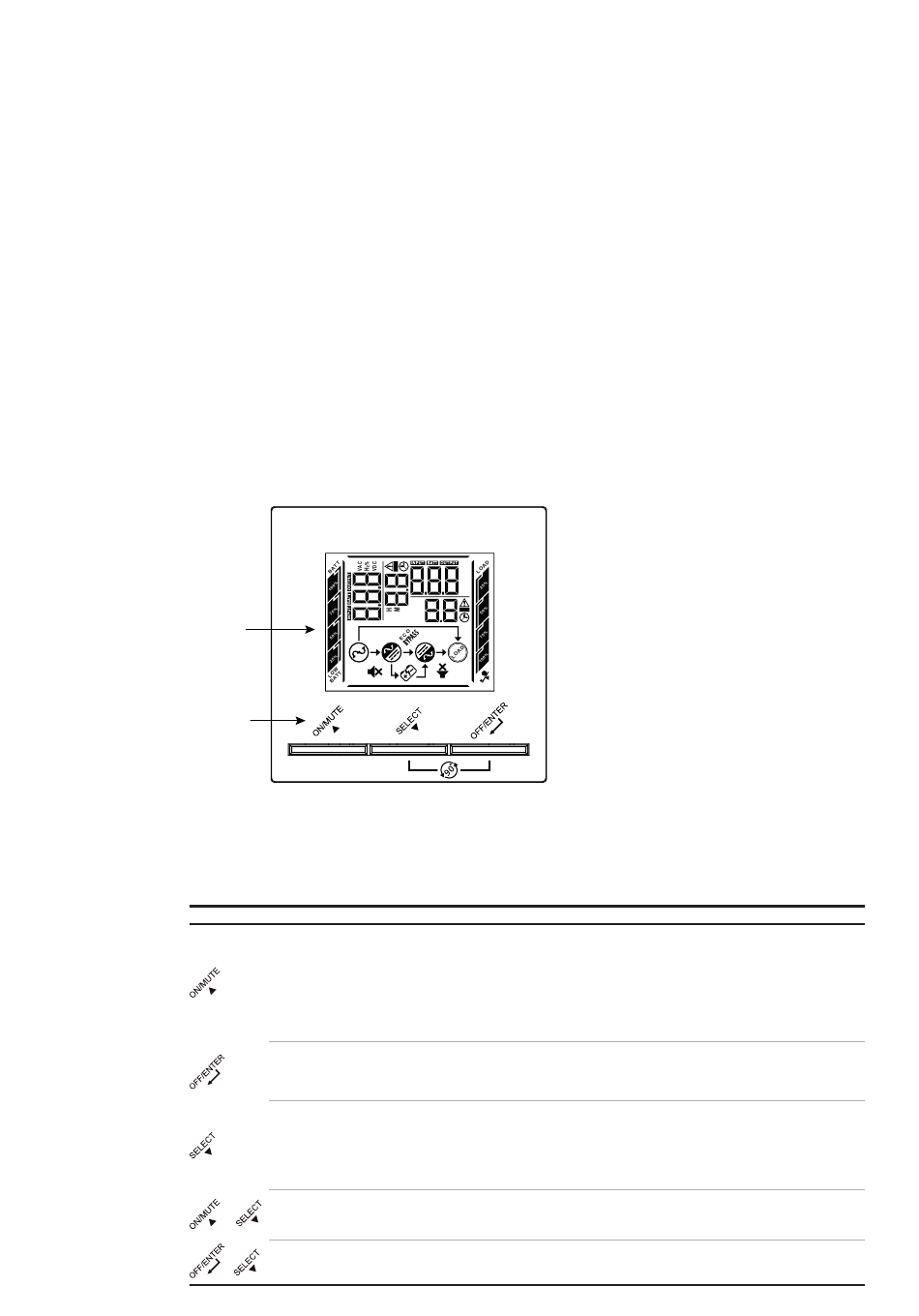

4 1 BEDIENFELD

—
4.1-1:
Bedienfeld
LCD
Auswahl-
tasten
—
4.1-1
4 1 1
—
Tabelle 2: USV Auswahltasten
Taste
H
M

Auswahltasten

Funktion Abbildung
• USV einschalten: Halten Sie die ON/Stumm-Taste mindestens 2 Sekunden gedrückt, um die USV einzuschalten.
• Alarm stumm schalten: Im Batteriemodus der USV halten Sie diese Taste mindestens fünf Sekunden gedrückt,
um das Alarmsystem zu aktivieren oder zu deaktivieren. Nicht zutreffend in Situationen, in welchen Warnungen
ON/Stumm-
oder Fehler auftreten.
Taste
• Aufwärts-Taste: Drücken Sie diese Taste, um die verschiedenen Auswahlmöglichkeiten im USV-Einstellungsmodus
anzuzeigen.
• Umschalten in den USV-Selbsttestmodus: Halten Sie die ON/Stumm-Taste mindestens 5 Sekunden gedrückt,
um den USV-Selbsttest im AC-, ECO- oder Umrichtermodus aufzurufen.
• Die USV ausschalten: Halten Sie diese Taste mindestens 2 Sekunden gedrückt, um die USV auszuschalten. Die USV
OFF/Eingabe-
befindet sich unter normaler Netzspannung im Standby-Modus oder sie schaltet um in den Übertragungsmodus,
Taste
wenn die Bypass-Aktivierung gesetzt ist und diese Taste gedrückt wird.
• Auswahl bestätigen-Taste: Drücken Sie diese Taste, um die Auswahl im USV-Einstellungsmodus zu bestätigen.
• LCD-Meldung umschalten: Drücken Sie diese Taste, um die LCD-Meldung für Eingangsspannung, Eingangsfrequenz,
Batteriespannung, Ausgangsspannung und Ausgangsfrequenz umzuschalten. Nach 10 s ohne eine Eingabe erfolgt
die Rückkehr zur Standardanzeige.
Auswahltaste
• Einstellungsmodus: Halten Sie diese Taste mindestens fünf (5) Sekunden gedrückt, um den USV-Einstellungsmodus
im Standby- oder Bypass-Modus der USV aufzurufen.
• Abwärts-Taste: Drücken Sie diese Taste, um die nächste Auswahl im USV-Einstellungsmodus anzuzeigen.
• Umschalten in den Bypass-Modus: Bei normaler Netzspannung halten Sie die ON/Stumm-Taste und die Auswahl-
ON/Stumm- +
Tasten gleichzeitig während 5 Sekunden gedrückt. Die USV wechselt in den Bypass-Modus. Diese Aktion ist
Auswahl-Taste
unwirksam, wenn die Eingangsspannung außerhalb eines akzeptablen Bereichs liegt.
OFF/Eingabe +
• Umschaltung LCD-Bildschirm 90°: Halten Sie die OFF/Eingabe-Taste und die Auswahltaste gleichzeitig 5 Sekunden
Auswahl-Taste
gedrückt. Der LCD-Bildschirm der USV dreht sich um 90°.
Das benutzerfreundliche Bedienfeld besteht
aus zwei Teilen:
• Auswahltasten
• Power Management LCD (PMD)
VAC
H %
z
VDC
