3.4 Betriebsarten
3.4.1 Betriebsart "ON LINE" (Wechselrichter Betrieb)
Im Online-Modus ist die Last an den Wechselrichter (INV) angeschlossen und der Gleichrichter
(Leitung 1) wird aus der Netzstromversorgung gespeist. Der Online-Modus schützt die Last vor
Störungen oder Stromausfall der Netzstromversorgung.
Der Status vom Online-Modus wird auf der Anzeige vom Bediendisplay wie folgt für das Modul
angezeigt:

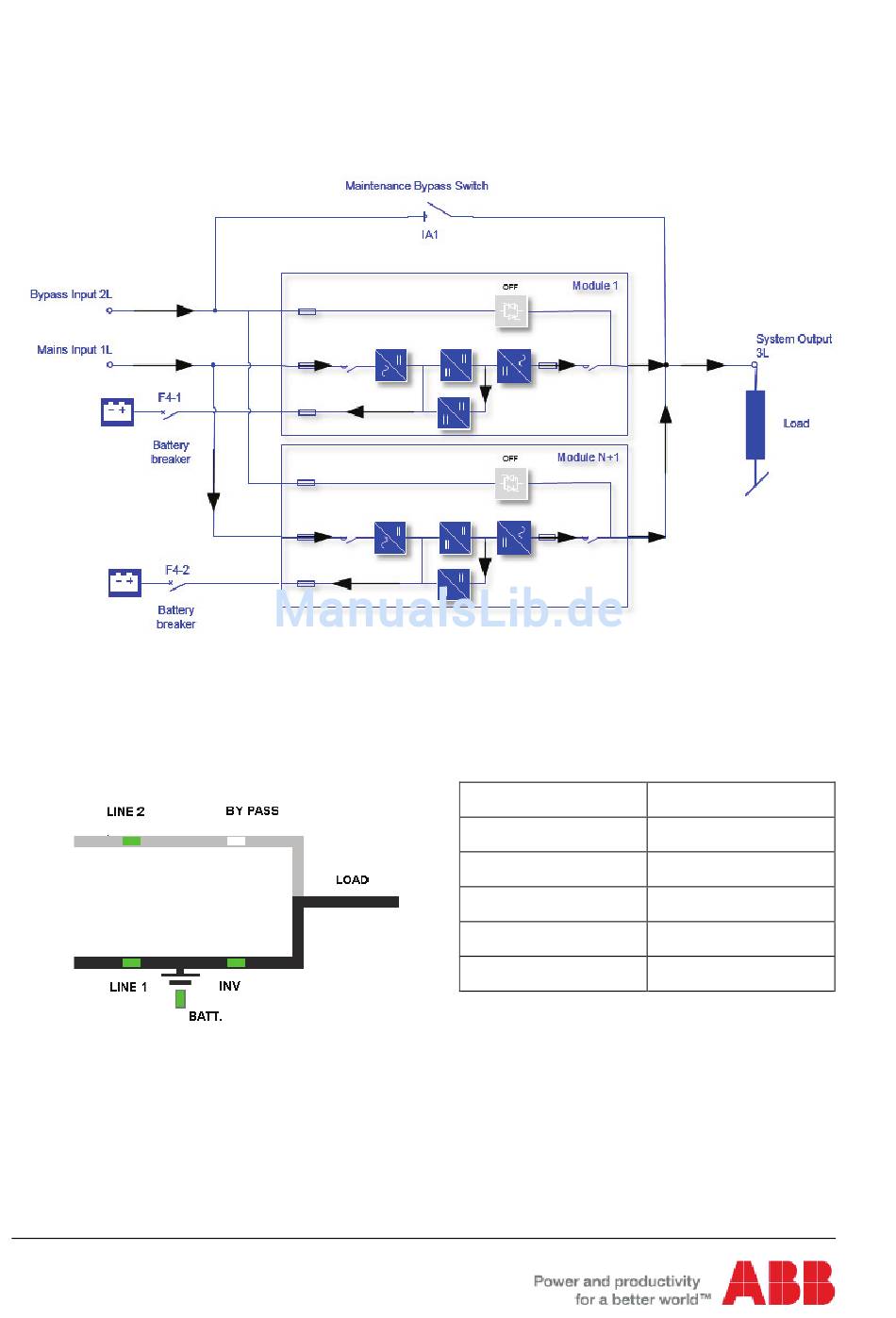

Abb. 3.4.1-2: Anzeige "ON LINE" am Bediendisplay
Im unwahrscheinlichen Fall eines Wechselrichterausfalles oder einer Überlastsituation wird die USV die
Last automatisch und unterbrechungsfrei auf Bypassversorgung umschalten (Umschaltzeit = 0).
Änderungen vorbehalten
Seite 16/77
Abb. 3.4.1-1: Betriebsart "ON LINE"
LED Kontrollleuchte
LINE 1
LINE 2
BYPASS
INVERTER
BATTERY
Farbe
Grün
Grün
OFF
Grün
Grün
