60.2 メニュを介したスイッチング出力の設定およびセンサのその他のパラメータ設
定
8020034.17U4 | SICK
Subject to change without notice

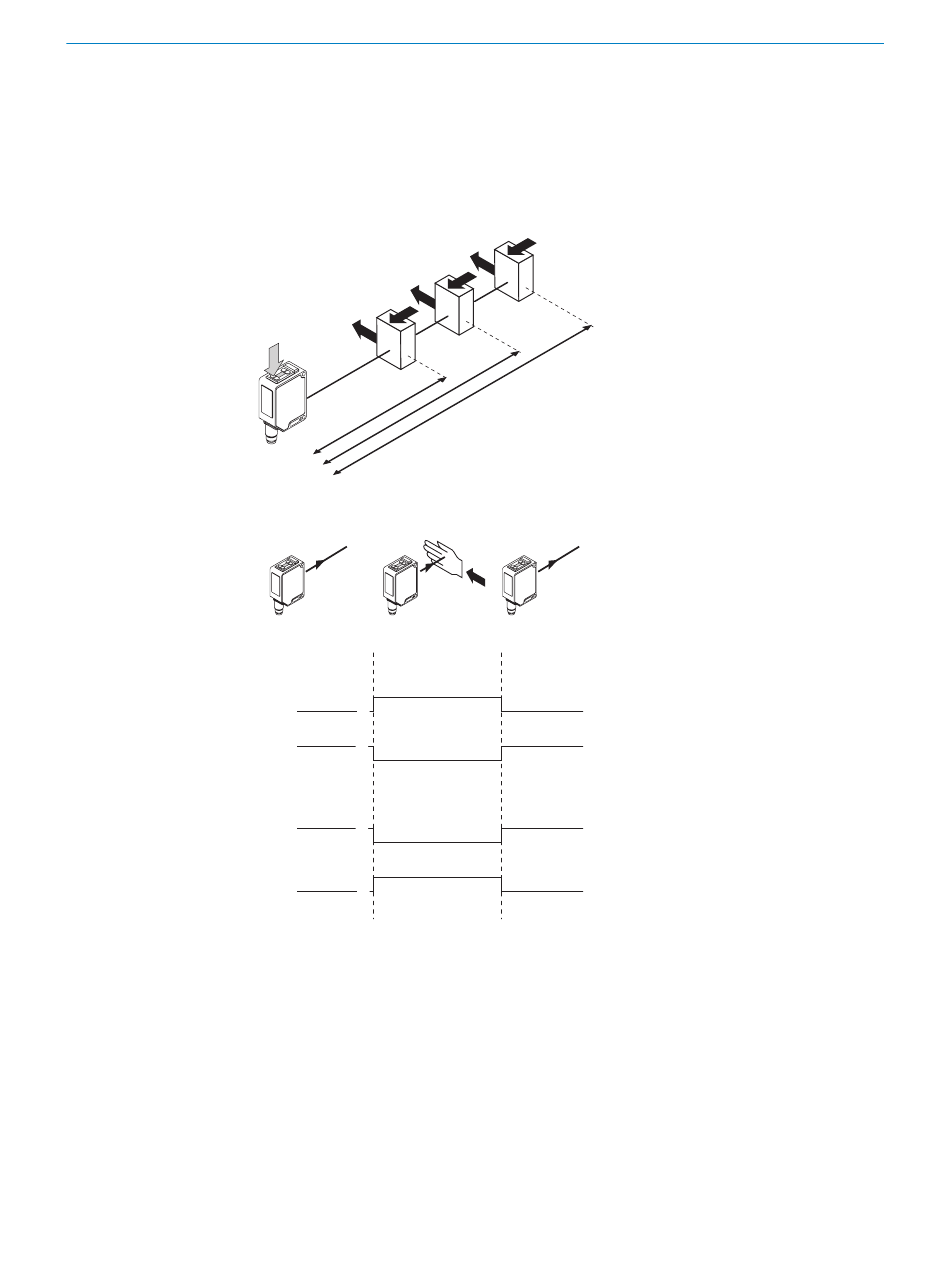

ティーチインボタンを尖った物体で操作しないでください。検出距離を対象物内
に入れることをお勧めします。例えばグラフ F を参照してください。感度が設定
された後、対象物を光軸から取り除くと背景が抑制され、スイッチング出力が変化
します (グラフ C を参照)。
センサは設定され動作準備が整いました。機能を点検するためには、 グラフ C を使
用します。スイッチング出力がグラフ C に従った動作を示さない場合は、 使用条件
を点検してください。以下の項目を参照:
Q1
Q2
Q3
図: F
Q (PNP)
1
0
L
1
D
0
Q (NPN)
1
L
0
1
D
0
図: C
スイッチング出力は、メニュから設定することも可能です。同様にセンサのその他
のパラメータ設定もメニュより実行できます。メニュへアクセスするには、ボタン
を 1 秒未満短く押してください。メニュナビゲーションは図 K を示してい
Set/Q3
ます。
章 61。
