SICK PowerProx Small Teach-in WTT190L-K Serie Betriebsanleitung Seite 48

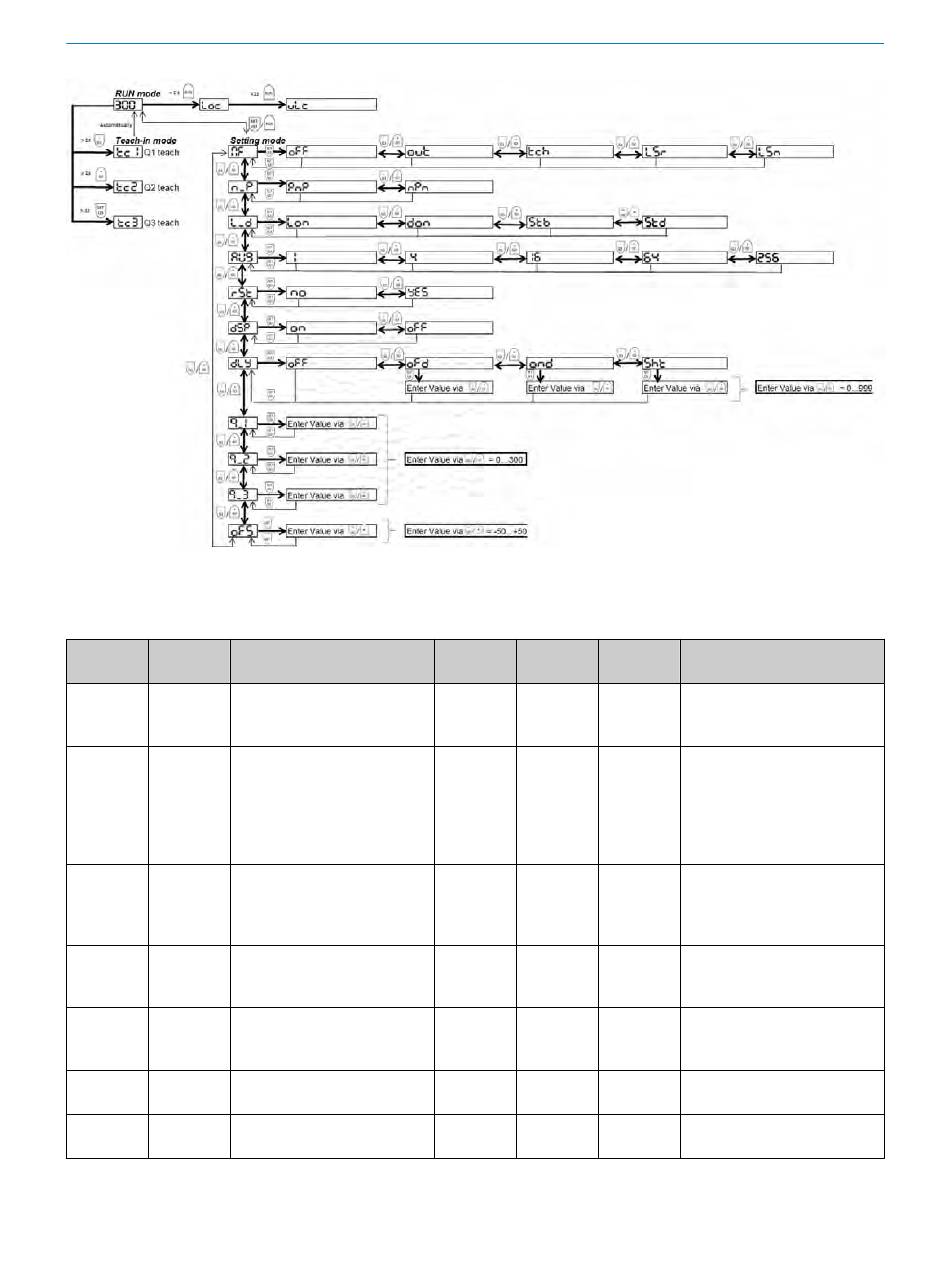

Figura 4: K
A tabela abaixo explica as abreviações e mostra as configurações possíveis.
Tabela 4: Lista de parâmetros de teach
Nome Indicação Descrição
MF Permite a parametrização da
MF
entrada/saída multifuncional.
N_P Comutação de modo PNP/
n_P
NPN.
8020034.17U4 | SICK
Subject to change without notice
Seleção Indicação Valor ini‐
do valor cial
OFF, OUT,
oFF
TCH, LSR,
LSN
out
tch
X
LSr
LSn
PNP, NPN X
PnP
nPn
28
CONFIGURAÇÃO
Descrição
A saída externa não tem
função.
Em dispositivos de 5 pinos:
pino 5 ou o fio cinza funciona
como saída de comutação.
Em dispositivos de 4 pinos:
pino 2 funciona como saída
de comutação.
A saída externa é uma
entrada teach. Sobre o modo
de funcionamento ver "Sis‐
tema eletrônico", página 44
A saída externa funciona
como desativação do laser,
high ativo.
A saída externa funciona
como desativação do laser,
low ativo.
Entradas e saídas estão no
modo PNP.
Entradas e saídas estão no
modo NPN.
