CONFIGURATION
20.2 Configurer la sortie de commutation ainsi que d'autres configurations du capteur
via le menu

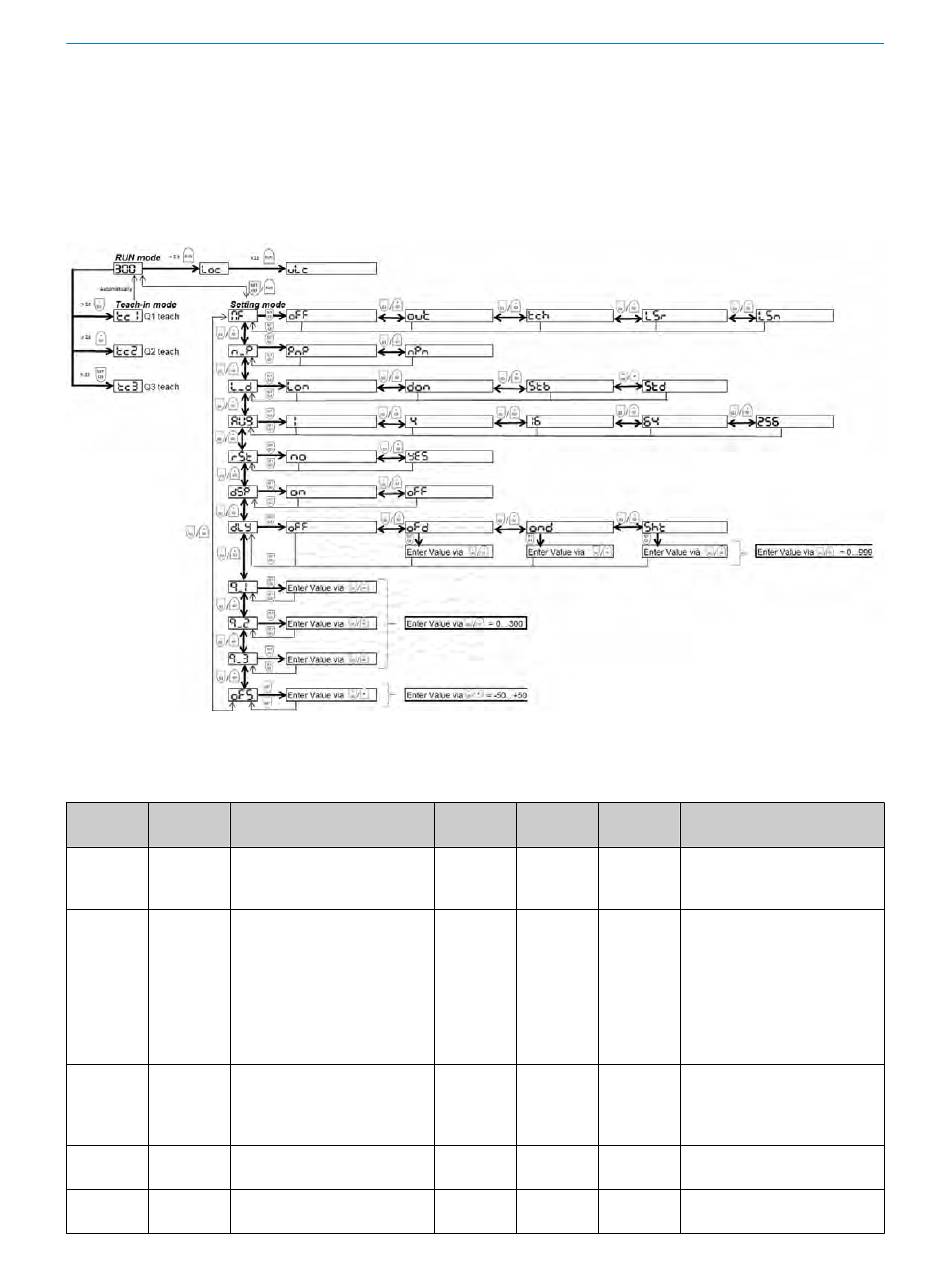

Illustration 3: K
Le tableau suivant explique les abréviations et indique les configurations possibles.
Tableau 3: Liste des paramètres d'apprentissage
Nom Affichage Description
MF Permet la configuration de
MF
l'entrée / la sortie multifonc‐
tion.
34
Alternativement, les sorties de commutation peuvent être configurées via le menu. Il
est également possible d'effectuer d'autres configurations du capteur via le menu
L'accès au menu se fait en appuyant brièvement < 1 s sur la touche Set/Q3. Le gra‐
phique K décrit la navigation dans le menu.
Sélection Affichage Valeur ini‐
de valeurs tiale
OFF, OUT,
oFF
TCH, LSR,
LSN
out
tch
X
LSr
LSn
Description
L'entrée externe est sans
fonction.
Chez des appareils à 5 pôles :
broche 5 respectivement le
conducteur gris fonctionne
comme sortie de commuta‐
tion. Chez des appareils à 4
pôles : broche 2 fonctionne
comme sortie de commuta‐
tion.
L'entrée externe est une
entrée d'apprentissage. Pour
le fonctionnement, voir "Élec‐
tronique", page 31
L'entrée externe sert de cou‐
pure du laser, high active.
L'entrée externe sert de cou‐
pure du laser, low active.
