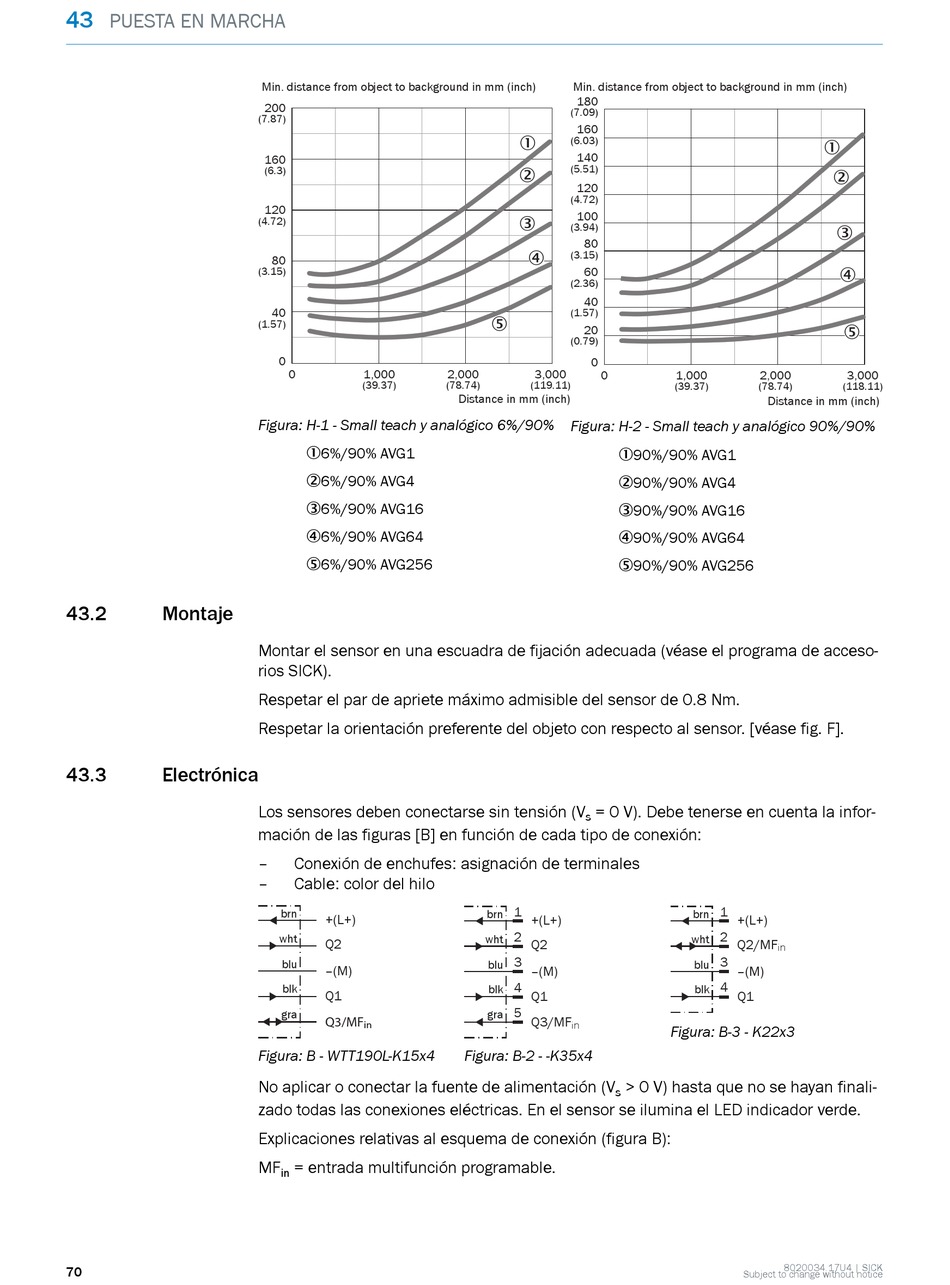

Montaje; Electrónica - SICK PowerProx Small Teach-in WTT190L-K Serie Betriebsanleitung

43
PUESTA EN MARCHA
43.2

Montaje

43.3 Electrónica
70
Min. distance from object to background in mm (inch)
200
(7.87)
160
(6.3)
120
(4.72)
80
(3.15)
40
(1.57)
0
0 1,000
(39.37)
Figura: H-1 - Small teach y analógico 6%/90%
16%/90% AVG1
26%/90% AVG4
36%/90% AVG16
46%/90% AVG64
56%/90% AVG256
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Respetar el par de apriete máximo admisible del sensor de 0.8 Nm.
Respetar la orientación preferente del objeto con respecto al sensor. [véase fig. F].
Los sensores deben conectarse sin tensión (V
mación de las figuras [B] en función de cada tipo de conexión:
– Conexión de enchufes: asignación de terminales
– Cable: color del hilo
brn
+(L+)
wht
Q2
blu
–(M)
blk
Q1
gra
Q3/MF
in
Figura: B - WTT190L-K15x4
No aplicar o conectar la fuente de alimentación (V
zado todas las conexiones eléctricas. En el sensor se ilumina el LED indicador verde.
Explicaciones relativas al esquema de conexión (figura B):
MF = entrada multifunción programable.
in
Min. distance from object to background in mm (inch)
180
(7.09)
160
(6.03)
1
140
(5.51)
2
120
(4.72)
100
3
(3.94)
80
(3.15)
4
60
(2.36)
40
(1.57)
5
20
(0.79)
0
2,000 3,000
0
(78.74) (119.11)
Distance in mm (inch)
Figura: H-2 - Small teach y analógico 90%/90%
190%/90% AVG1
290%/90% AVG4
390%/90% AVG16
490%/90% AVG64
590%/90% AVG256
= 0 V). Debe tenerse en cuenta la infor‐
s
1
brn
+(L+)
2
wht
Q2
3
blu
–(M)
4
blk
Q1
5
gra
Q3/MF
in
Figura: B-2 - -K35x4
> 0 V) hasta que no se hayan finali‐
s
1
2
3
4
5
1,000 2,000 3,000
(39.37) (78.74) (118.11)
Distance in mm (inch)
1
brn
+(L+)
2
wht
Q2/MF
in
3
blu
–(M)
4
blk
Q1
Figura: B-3 - K22x3
