КОНФИГУРИРОВАНИЕ

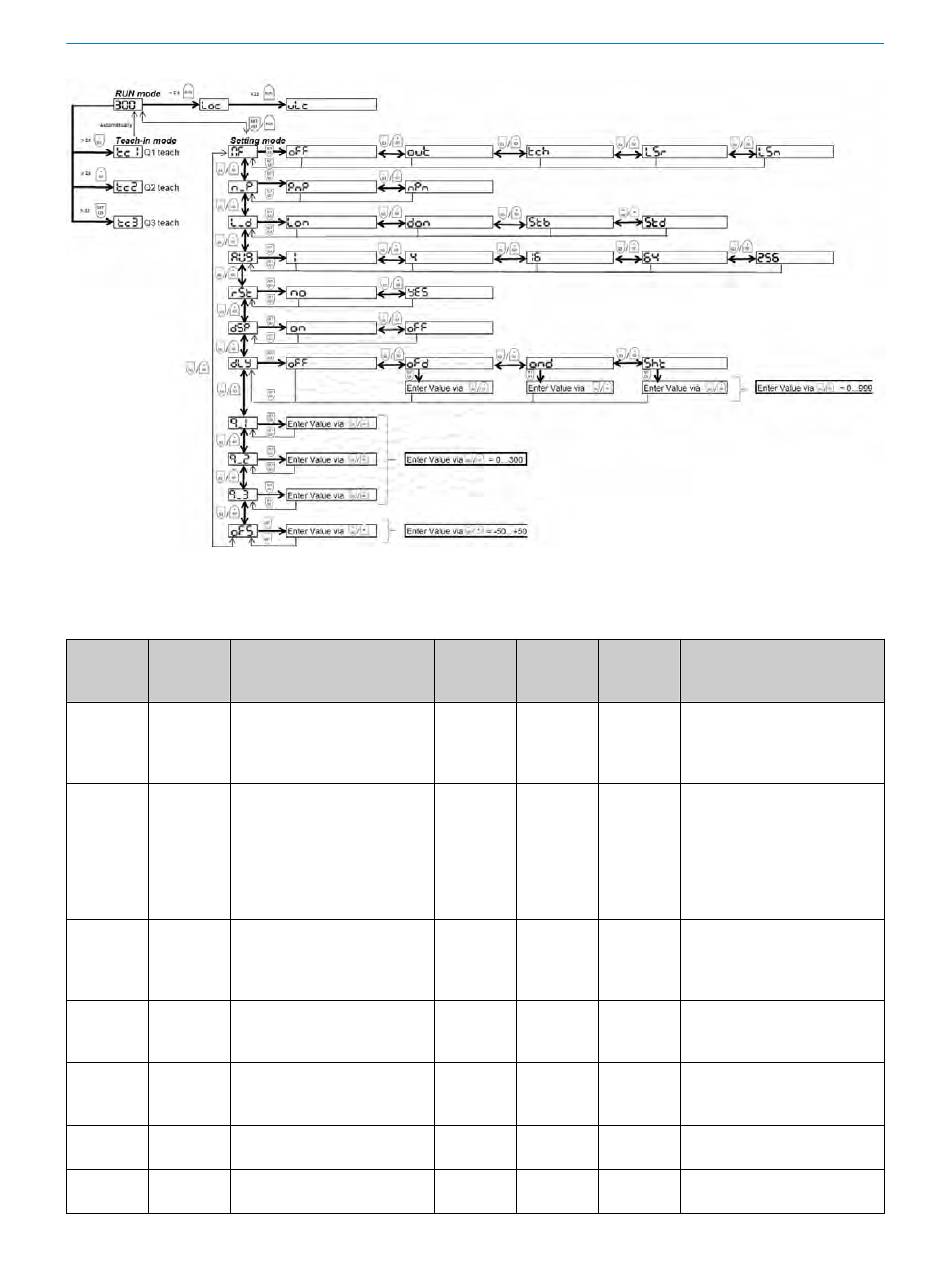

Рисунок 9: K
Следующая таблица поясняет сокращения и показывает возможные настройки.
Таблица 9: Список параметров обучения
Заголовок Индикаци Описание
я
MF Делает возможным
MF
параметризацию
многофункционального
входа/выхода.
N_P Переключение режима PNP/
n_P
NPN.
110
Выбор Индикаци Начально
значения я е
значение
OFF, OUT,
oFF
TCH, LSR,
LSN
out
tch
X
LSr
LSn
PNP, NPN X
PnP
nPn
Описание
Внешний вход неактивен.
При 5-контактных
устройствах: контакт 5 или
серая жила работает как
переключающий выход. При
4-контактных устройствах:
контакт 2 работает как
переключающий выход.
Внешний вход представляет
собой вход обучения. О
принципе действия см.
"Электроника", страница 107
Внешний вход работает как
отключение лазера,
высокоактивный.
Внешний вход работает как
отключение лазера,
малоактивный.
Входы и выходы находятся в
режиме PNP.
Входы и выходы находятся в
режиме NPN.
