Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63
4.5.2.8 Basisfunktion – Jalousie
Ein-Tasten Funktion
Zwei-Tasten Funktion
Basisfunktionen bei der Ein-Tasten Funktion stehen zur Auswahl, wenn die Funktion der Tasten 3
bzw. 4 auf „externe Funktion" eingestellt ist!
Die Jalousie Funktion dient der Ansteuerung von Jalousieaktoren, welche zur Verstellung und
Steuerung von Jalousien und Rollladen verwendet werden können.

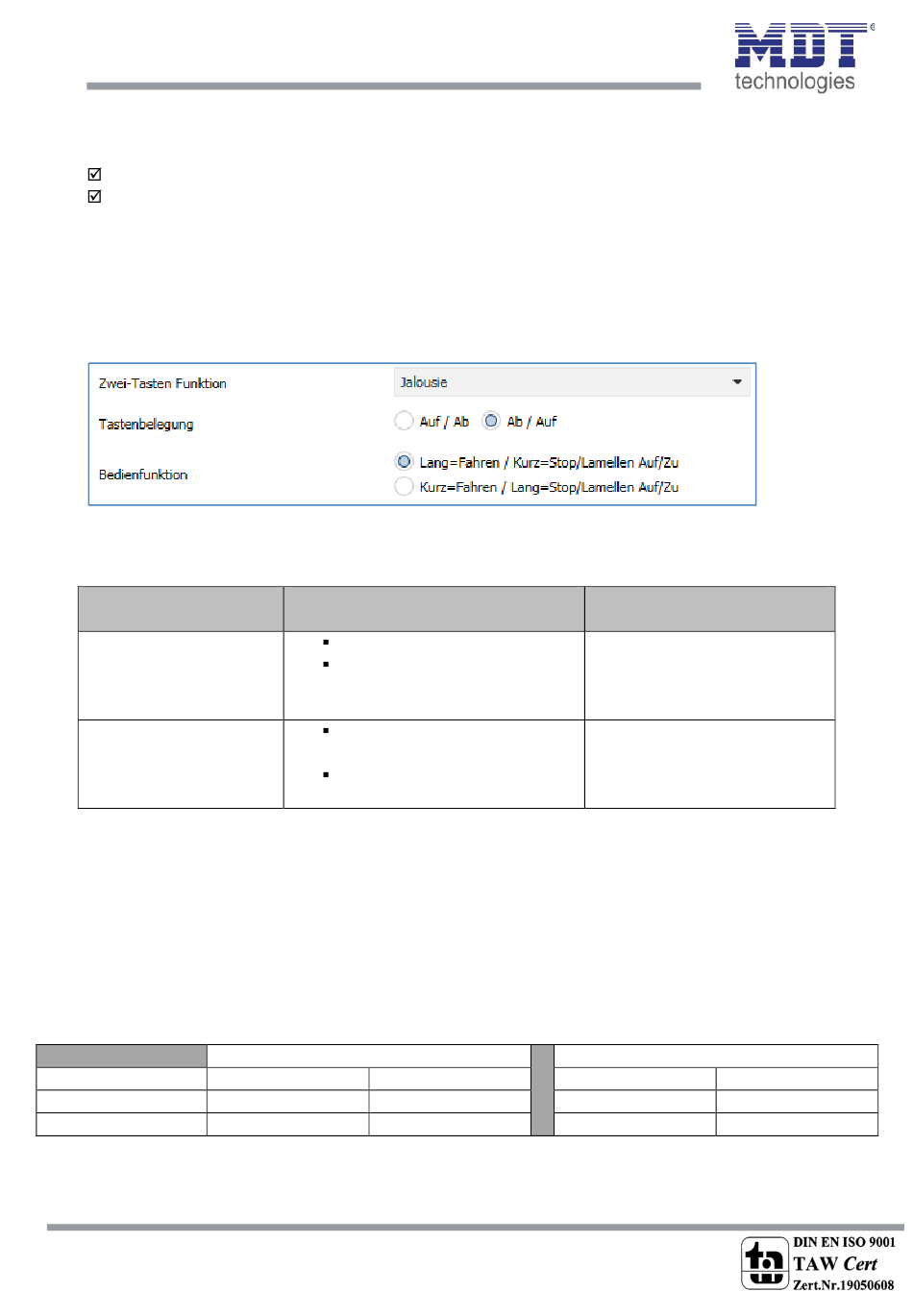

Das nachfolgende Bild zeigt die verfügbaren Einstellungen (hier Zwei-Tasten Funktion):
Abbildung 52: Einstellungen – Jalousie
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Tastenbelegung
Bedienfunktion
Tabelle 107: Einstellungen – Jalousie
Für die Jalousiefunktion erscheinen 2 Kommunikationsobjekte, zum einen die Funktion für das Stop-
/Schrittobjekt „Stop/Lamellen Auf/Zu" und zum anderen die Funktion für das Bewegobjekt „Jalousie
Auf/Ab".
Das Bewegobjekt dient der Auf- und Abfahrt der Jalousien/Rollladen. Das Stop/Schrittobjekt dient
der Verstellung der Lamellen. Zusätzlich stoppt diese Funktion die Auf- bzw. Abfahrt insofern die
Endlage noch nicht erreicht wurde.
Bei der Zwei-Tastenfunktion kann die Tastenbelegung eingestellt werden, die Zusammenhänge zeigt
folgende Tabelle:
Eingang Taste links
Bewegobjekt Auf
Stop/Schrittobjekt Stop/Lamellen Auf
Tabelle 108: Zwei-Tasten Funktion – Jalousiefunktion
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
97
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
Auf/Ab
Ab/Auf
Lang=Fahren /
Kurz=Stop/Lamellen Auf/Zu
Kurz=Fahren /
Lang=Stop/Lamellen Auf/Zu
Funktion Auf/Ab
Taste rechts
Ab
Stop/Lamellen Zu
Kommentar
nur bei Zwei-Tasten Funktion!
Einstellung der Tastenbelegung
(linke/rechte Taste) für die Auf-
/Ab-Funktion
Einstellung ob mit einer langen
Taste oder mit einer kurzen
Taste verfahren bzw. gestoppt
werden soll
Funktion Ab/Auf
Taste links Taste rechts
Ab Auf
Stop/Lamellen Zu Stop/Lamellen Auf
