Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63

4.4.4.2 PWM (schaltende PI-Regelung)

Wird die Stellgröße als schaltende PI-Regelung (PWM), so ergeben sich folgende
Einstellmöglichkeiten (hier: Reglerart Heizen):

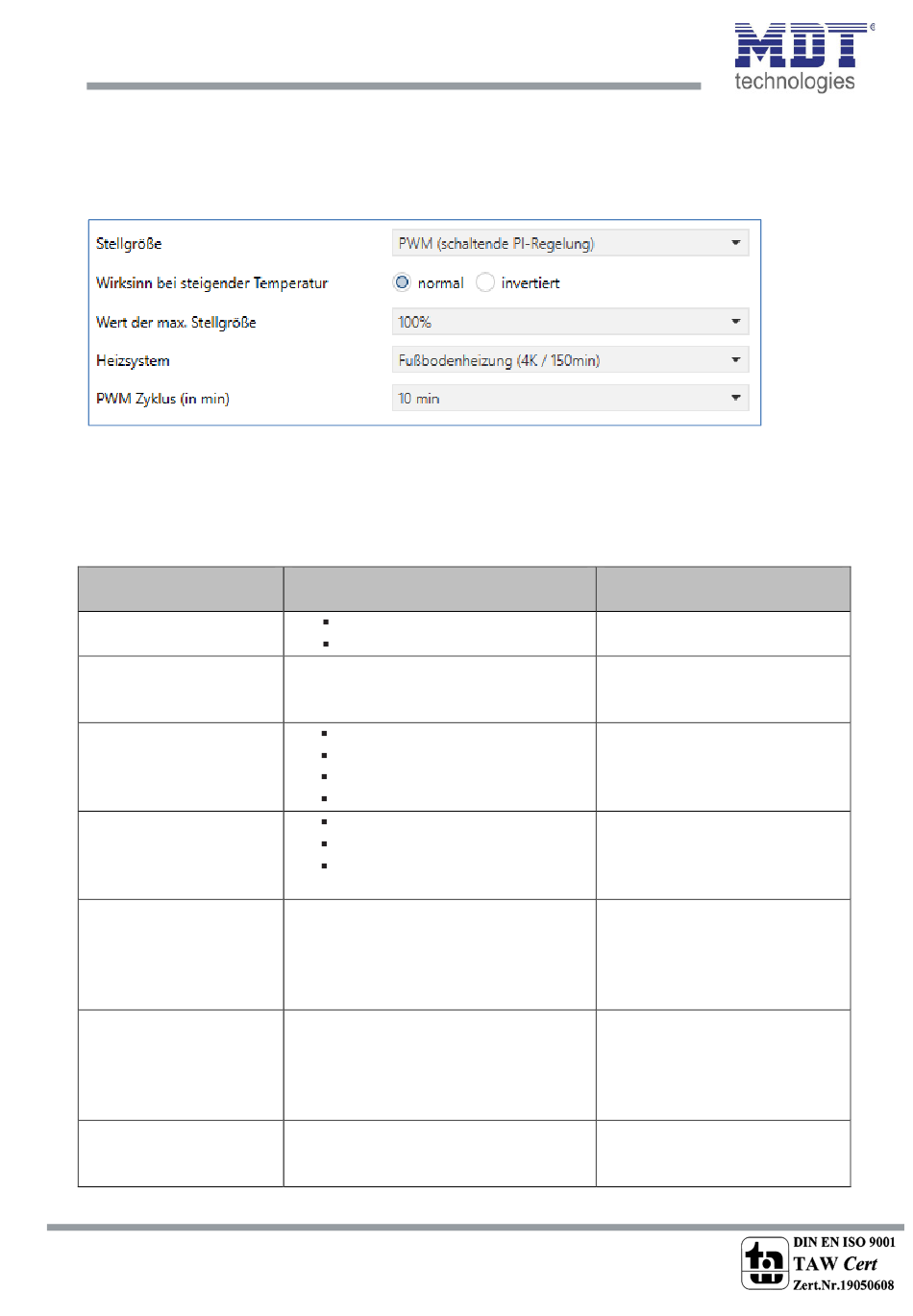

Abbildung 29: Einstellungen – PWM (schaltende PI-Regelung)
Die PWM-Regelung ist eine Weiterentwicklung zur PI-Regelung. Alle bei der PI-Regelung möglichen
Einstellungen können auch hier vorgenommen werden. Zusätzlich kann noch die PWM-Zyklus Zeit
eingestellt werden.
In der nachfolgenden Tabelle sind die Einstellungen für die schaltende PI-Regelung dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Wert der max. Stellgröße
Heizsystem
Kühlsystem
Proportionalbereich
(in K)
Nachstellzeit (in min)
PWM Zyklus
Tabelle 72: Einstellungen – PWM (schaltende PI-Regelung)
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
64
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
normal
invertiert
100%; 90%; 80%; 75%; 70%; 60%; 50%;
40%; 30%; 25%; 20%; 10%; 0%
Wasserheizung (4K / 120 min)
Fußbodenheizung( 4K /150 min)
Split Unit (4K / 60min)
Anpassung über Regelparameter
Split Unit (4K / 60 min)
Kühldecke (4K / 150 min)
Anpassung über Regelparameter
1 K - 20 K
[4 K]
15 min – 240 min
[150 min]
1 – 30 min
[10 min]
Kommentar
Gibt das Regelverhalten bei
steigender Temperatur an
gibt die Ausgabeleistung der
Stellgröße im Maximalbetrieb
an
Einstellung des verwendeten
Heizsystems.
individuelle Parametrierung
über Einstellung 4 möglich
Einstellung des verwendeten
Kühlsystems.
Individuelle Parametrierung
über Einstellung 3 möglich
Nur sichtbar bei Einstellung
„Anpassung über
Regelparameter".
Hier kann der Proportionalanteil
frei eingestellt werden
Nur sichtbar bei Einstellung
„Anpassung über
Regelparameter".
Hier kann der Integralbereich
frei eingestellt werden
Einstellung der PWM Zykluszeit.
Umfasst die Gesamtzeit eines
Ein- und Ausschaltimpulses
