Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63

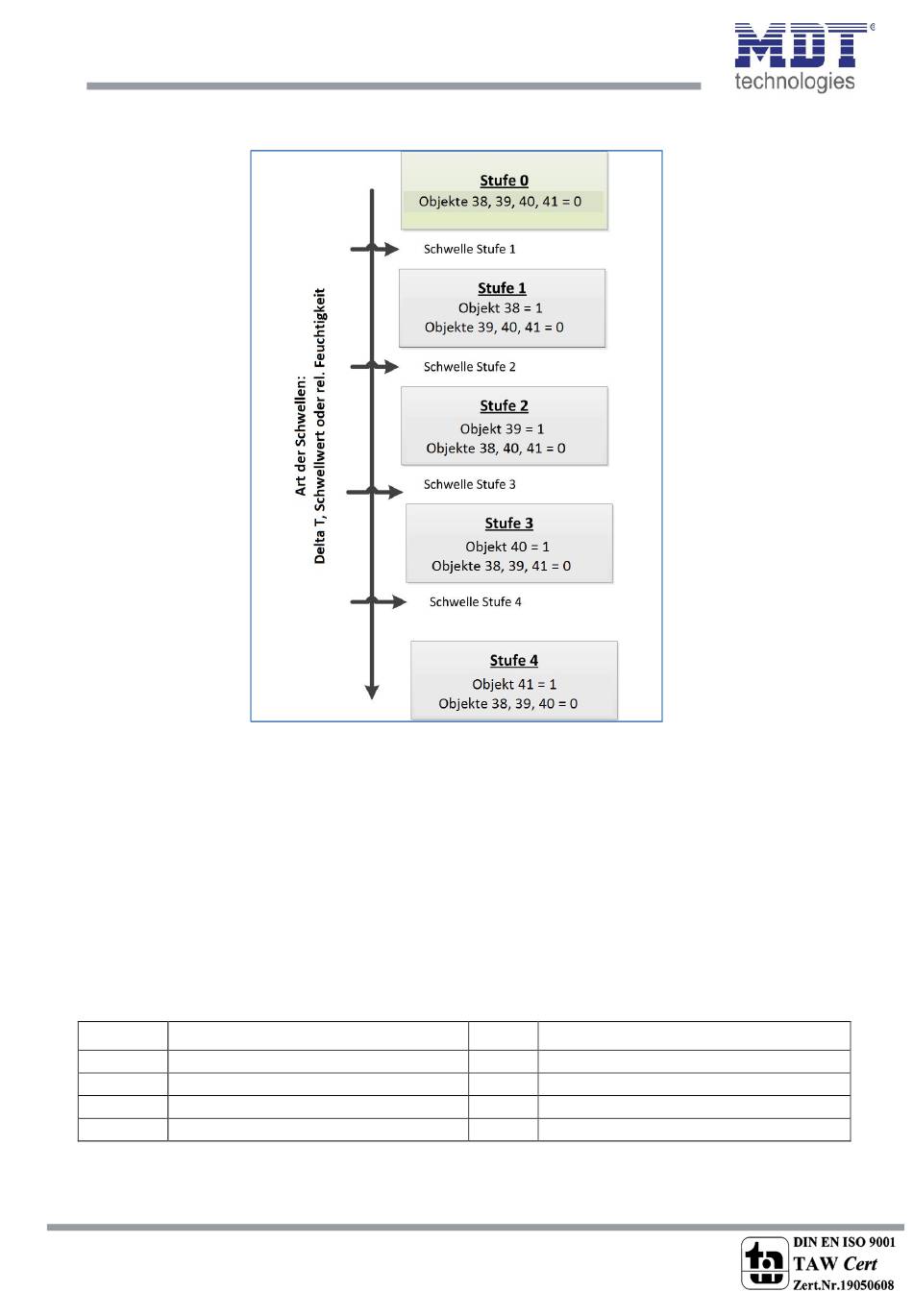

Das nachfolgende Bild zeigt das Schaltverhalten der Ausgänge in Abhängigkeit der Schwellwerte:
Hysterese
Die Hysterese dient dazu ein zu häufiges Umschalten zu vermeiden. So würde bei einer Hysterese
von 5% und einer Schwelle von 50% bei 55% eingeschaltet und bei 45% ausgeschaltet. Werden die
Schwellen über Delta T bestimmt so wird auch die Hysterese in Kelvin angegeben. Die Wirkung bleibt
jedoch die gleiche.
Ausgänge zyklisch senden alle
Mit diesem Parameter kann das zyklische Senden des Ausgangs aktiviert werden. Dabei werden alle
Ausgangszustände gemäß der eingestellten Zeit zyklisch gesendet.
Die nachfolgende Tabelle zeigt die Kommunikationsobjekte für den Ausgang des Stufenschalters bit
codiert:
Nummer Name
38 Lüftungssteuerung - Stufe 1
39 Lüftungssteuerung - Stufe 2
40 Lüftungssteuerung - Stufe 3
41 Lüftungssteuerung - Stufe 4
Tabelle 82: Kommunikationsobjekte – Ausgang Stufenschalter bit codiert
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
73
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Abbildung 34: Schaltverhalten – Stufenschalter
Größe Verwendung
1 Bit Schalten der 1. Ausgangsstufe
1 Bit Schalten der 2. Ausgangsstufe
1 Bit Schalten der 3. Ausgangsstufe
1 Bit Schalten der 4. Ausgangsstufe
