Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63
Schalten bei der Ein-Tasten Funktion
Ein-Tasten Funktion
Bei der Basisfunktion „Schalten – Unterfunktion: Schalten bei betätigter Taste" sendet die Taste bei
Betätigung den jeweiligen fest eingestellten Wert.
Bei der „Unterfunktion – Umschalten bei betätigter Taste" sendet die Taste den jeweilig invertierten
Wert in Bezug auf den zuletzt empfangenen Statuswert. Dazu wird das Statusobjekt „Wert für
Umschaltung" mit den Status des anzusteuernden Aktors verbunden. Wurde als letzter Wert ein Ein-
Signal empfangen, so sendet die Taste bei der nächsten Betätigung einen Aus-Befehl.
Das nachfolgende Bild zeigt die verfügbaren Einstellungen:

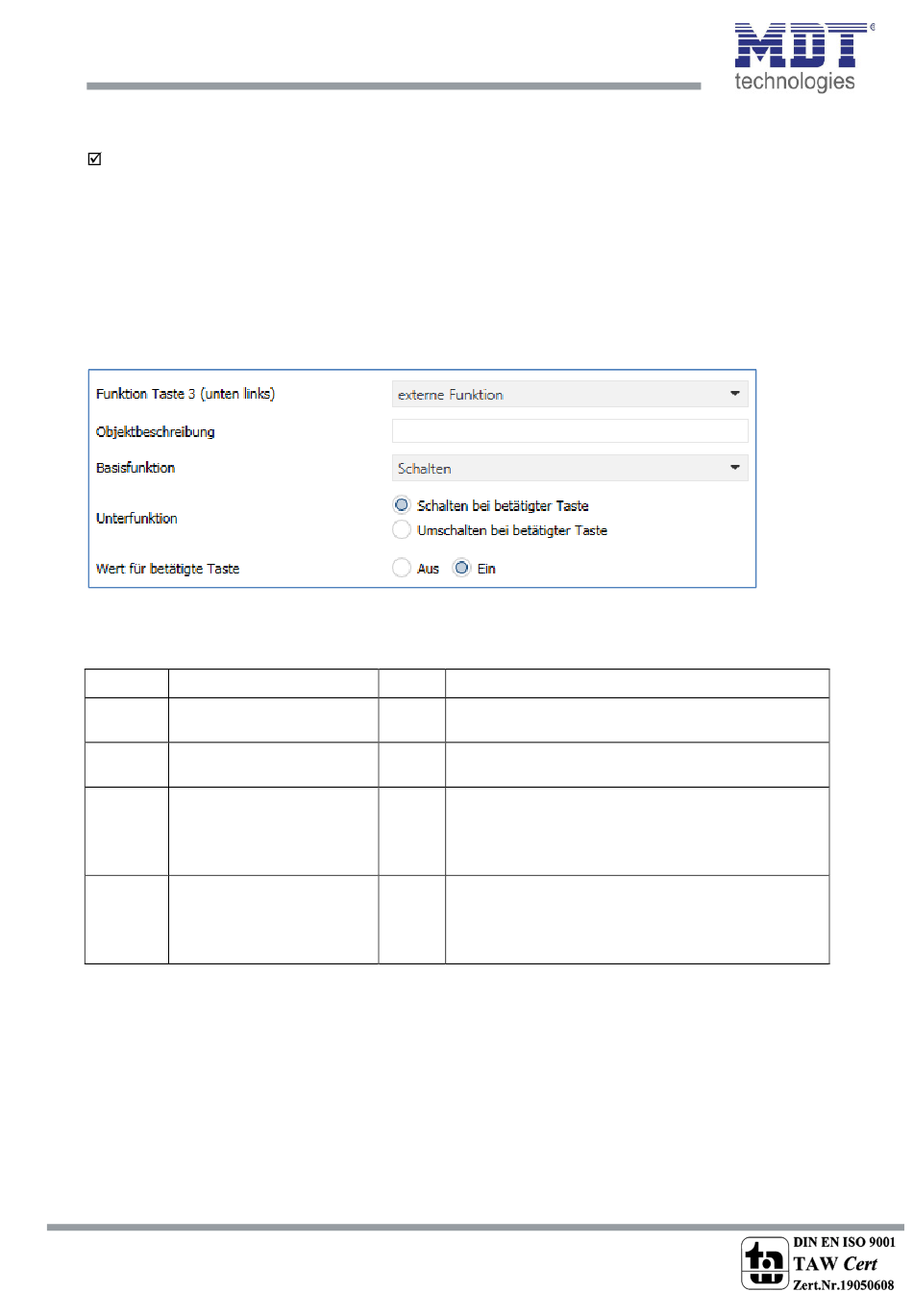

Abbildung 49: Einstellungen –Ein-Taster Funktion Schalten
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
74 Taste 3: – Schalten
74 Taste 3: – Umschalten
75 Taste 3: –
Status für Umschaltung
77 Taste 3: –
Status für Anzeige
Tabelle 101: Kommunikationsobjekte – Ein-Taster Funktion Schalten
Beschreibung zu „Anzeige" und „Sperrobjekt", siehe identische Parameter unter 4.5 Tasten
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
92
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe Verwendung
1 Bit Schaltfunktion der Taste (bei Unterfunktion
„Schalten bei betätigter Taste")
1 Bit Umschaltfunktion der Taste (bei Unterfunktion
„Umschalten bei betätigter Taste")
1 Bit Status, um Anzeige/Symbol am Gerät zu
aktualisieren. Muss mit dem Status des zu
schaltenden Aktors verbunden werden (bei
Unterfunktion „Umschalten bei betätigter Taste")
1 Bit Status, um Anzeige/Symbol am Gerät zu
aktualisieren. Muss mit dem Status des zu
schaltenden Aktors verbunden werden (bei
Unterfunktion „Schalten bei betätigter Taste")
