4.4.5.3 Stufenschalter einfach

Der Stufenschalt einfach ist von seiner Funktionalität identisch mit dem normalen Stufenschalter wie
unter „4.4.5.1 Stufenschalter bit codiert" beschrieben. Lediglich die Ausgangstufe ist anders
aufgebaut. Bei jeder Erhöhung der Stufe werden die vorherige und die neue eingeschaltet, was auch
aus den Kommunikationsobjekten deutlich wird:
Nummer Name
38 Ausgang Stufe 1
39 Ausgang Stufe 1+2
40 Ausgang Stufe 1+2+3
41 Ausgang Stufe 1+2+3+4
Tabelle 87: Kommunikationsobjekte – Stufenschalter einfach

4.4.5.4 Stufenschalter als Byte

Der „Stufenschalter als Byte" verfügt über einen stetigen Ausgangswert. Es können 4 Stufen definiert
werden für welche jeweils ein absoluter Prozentwert angegeben werden kann. Hinzu kommt der
Zustand Aus als 5. Stufe.
Das nachfolgende Bild zeigt ein Beispiel für den Ausgang des Stufenschalters als Byte:

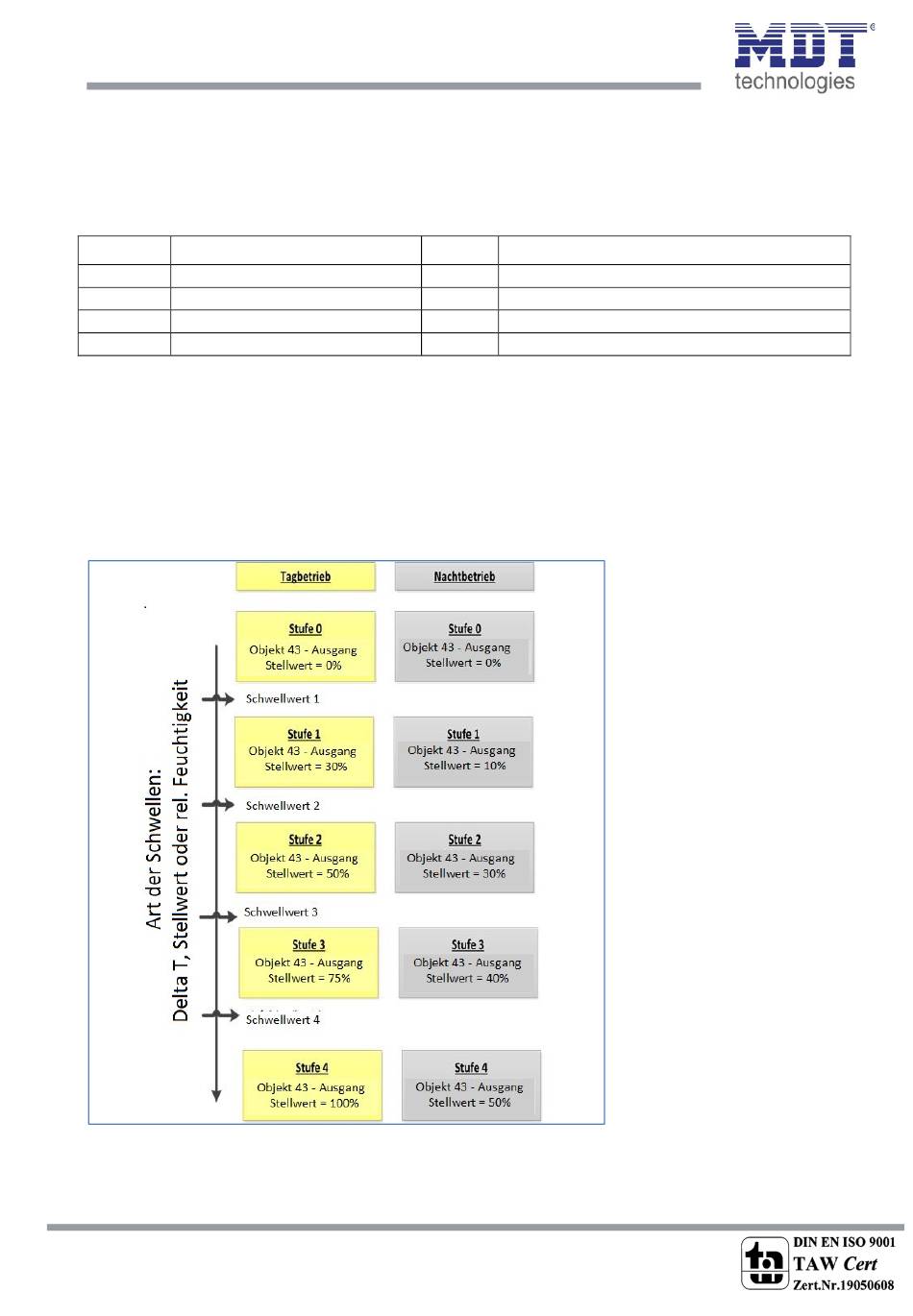

Abbildung 40: Beispiel Ausgang – Stufenschalter als Byte
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
77
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Größe Verwendung
1 Bit Schalten der 1. Ausgangsstufe
1 Bit Schalten der Ausgangsstufen 1 & 2
1 Bit Schalten der Ausgangsstufen 1, 2 & 3
1 Bit Schalten der Ausgangsstufen 1, 2, 3 & 4
