4.4.2.3 HVAC Statusobjekte

Um die Betriebsarten zu visualisieren. gibt es mehrere Möglichkeiten.
Folgende Einstellungen stehen für die HVAC Statusobjekte zur Verfügung:

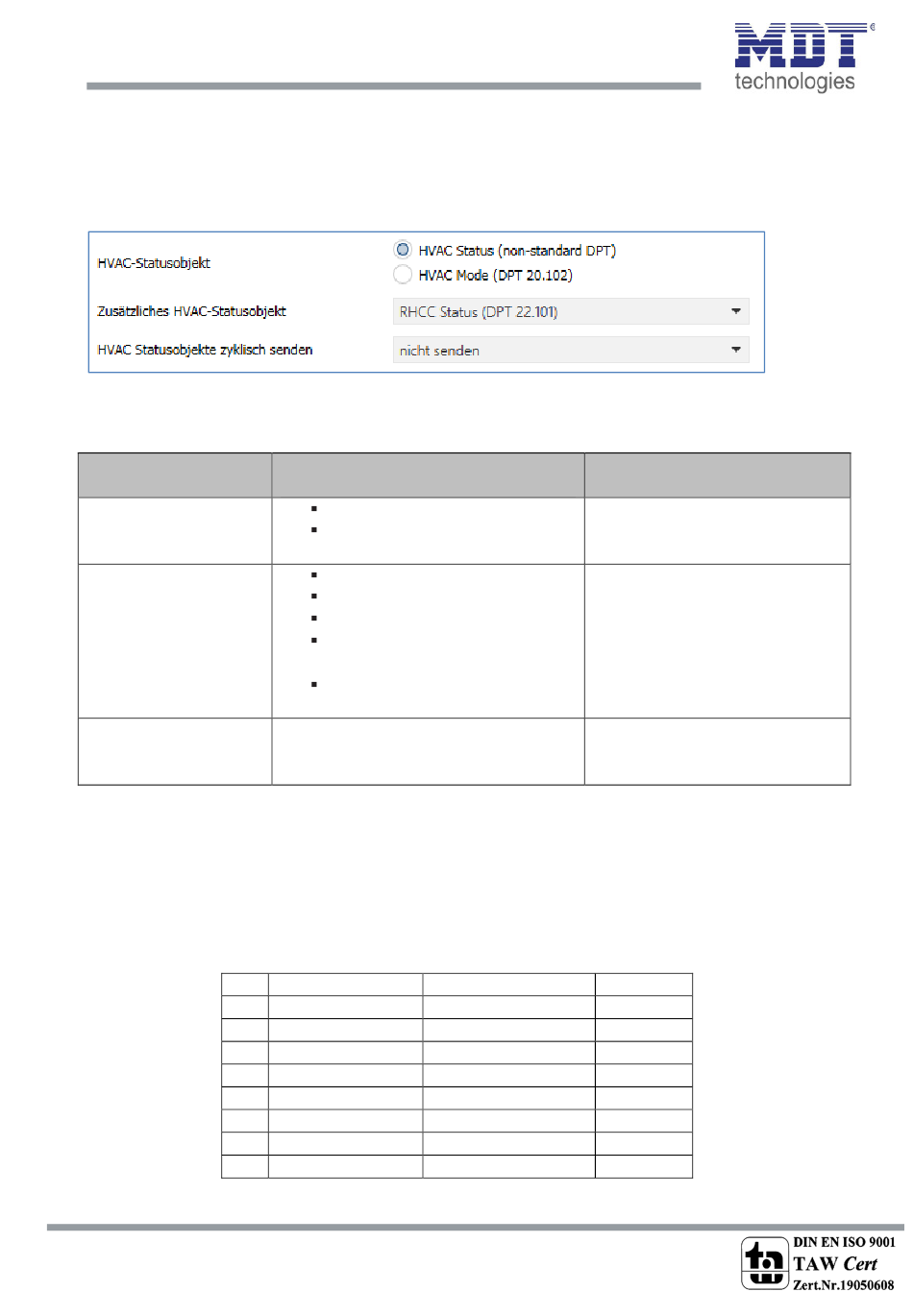

Abbildung 17: Einstellungen – HVAC Statusobjekte
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten dargestellt:
ETS-Text
HVAC-Statusobjekt
Zusätzliches
HVAC-Statusobjekt
HVAC-Statusobjekt
zyklisch senden
Tabelle 41: Einstellungen – HVAC Statusobjekte
Der HVAC Status (non-standard DPT) laut KNX-Spezifikation, sendet zur jeweils aktuell eingestellten
Betriebsart den dazugehörigen Hex-Wert. Treffen mehrere Aussagen zu, so werden die Hex-Wert
addiert und das Statussymbol gibt dann den addierten Hex-Wert aus. Die Hex-Werte könne
anschließend von einer Visualisierung ausgelesen werden.
Die nachfolgende Tabelle zeigt die zu den einzelnen Meldungen zugehörigen Hex-Werte:
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
42
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
HVAC Status (non-standard DPT)
HVAC Mode (DPT 20.102)
HVAC Status (non-standard DPT)
HVAC Mode (DPT 20.102)
RHCC Status (DPT 22.101)
RTC kombinierter Status
(DPT 22.103)
RTSM kombinierter Status
(DPT 22.107)
Nicht senden
5 min – 4 h
Bit DPT HVAC Status
0 Komfort
1 Standby
2 Nacht
3 Frost/Hitzeschutz
4
5 Heizen/Kühlen
6
7 Frostalarm
Tabelle 42: Belegung – DPT HVAC Status
Kommentar
Festlegung ob der Status als
HVAC Status oder HVAC Mode
ausgegeben werden soll
Einstellung eines zusätzlichen
HVAC-Status Objektes
Einstellung, ob und in welchen
Abständen das Objekt zyklisch
gesendet werden soll
1=Komfort
1=Standby
1=Nacht
1=Frost/Hitzeschutz
0=Kühlen/1=Heizen
1=Frostalarm
Hex-Wert
0x01
0x02
0x04
0x08
0x20
0x80
