Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63

2.3 Anschluss-Schema

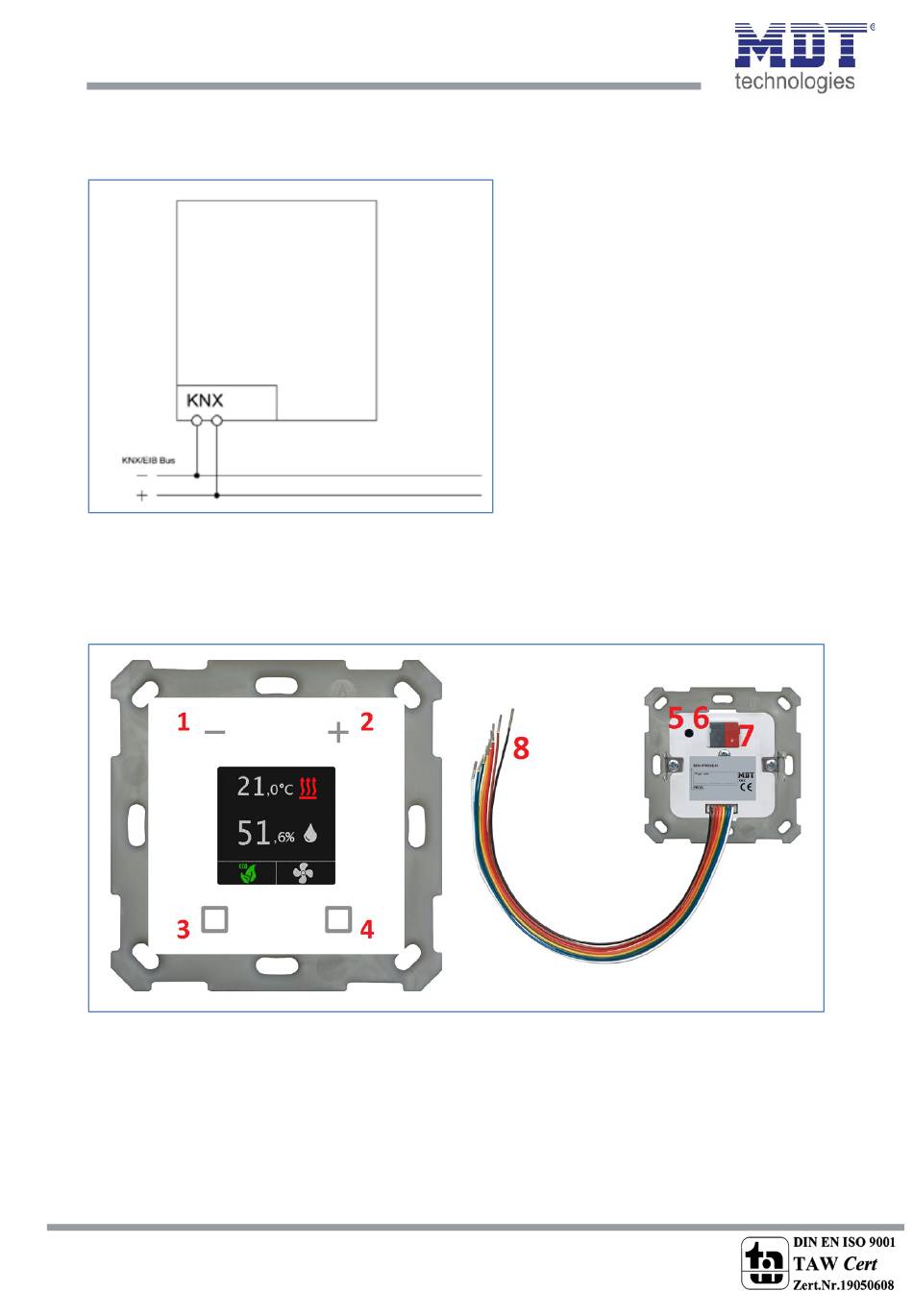

Abbildung 1: Exemplarisches Anschluss Schema

2.4 Aufbau & Bedienung
Das nachfolgende Bild zeigt den Aufbau des Raumtemperaturreglers Smart (hier SCN-RTR55S.01):
Abbildung 2: Aufbau & Bedienung
1, 2, 3, 4 =
5, 6 =
7 =
8 =
Programmiermodus wird nach drücken des Programmierknopfes durch leuchten der Programmier
LED und auch über Info im Display angezeigt.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
8
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Schaltflächen zur Bedienung des Gerätes
Programmierknopf und Programmier LED
Busanschlussklemme
Anschlusskabel für Binäreingänge (nur Raumtemperaturregler)
