Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63
Totzone
Ist die Regelungsart auf Heizen und Kühlen eingestellt, so wird folgender Parameter eingeblendet:
ETS-Text
Totzone zwischen Heizen
und Kühlen (in K)
Tabelle 34: Einstellung – Totzone
Die Einstellungen für die Totzone sind nur möglich wenn die Reglerart auf Heizen und Kühlen
eingestellt ist. Sobald diese Einstellung getroffen ist kann die Totzone parametriert werden.
Als Totzone wird der Bereich beschrieben, in dem der Regler weder den Heiz- noch den Kühlvorgang
aktiviert. Der Regler sendet der Stellgröße folglich in dem Bereich der Totzone keinen Wert und somit
bleibt die Stellgröße ausgeschaltet. Bei der Einstellung der Totzone ist zu beachten, dass ein kleiner
Wert zu einem häufigen Umschalten zwischen Heiz- und Kühlvorgang führt, ein hoch gewählter Wert
jedoch zu einer großen Schwankung der tatsächlichen Raumtemperatur.
Wenn der Regler auf Heizen und Kühlen gestellt ist, so bildet der Basis-Komfortwert immer den
Sollwert für den Heizvorgang. Der Sollwert für den Kühlvorgang ergibt sich aus der Addition des
Basis-Komfortwertes und der Totzone. Ist der Basis-Komfortwert auf 21°C und die Totzone auf 3K
eingestellt so ergibt sich für den Heizvorgang ein Sollwert von 21°C und für den Kühlvorgang ein
Sollwert von 24°C.
Die abhängigen Sollwerte für Heizen und Kühlen, also die für die Betriebsarten Standby und Nacht,
können in der Reglerart Heizen und Kühlen nochmal unabhängig voneinander parametriert werden.
Die Sollwerte werden dann in Abhängigkeit des Basis-Komfortwertes, der Sollwert der Betriebsart
Komfort, für den Heiz- und den Kühlvorgang berechnet.
Die Sollwerte für den Hitze- und den Frostschutz sind unabhängig von den Einstellungen für die
Totzone und den anderen Sollwerten.

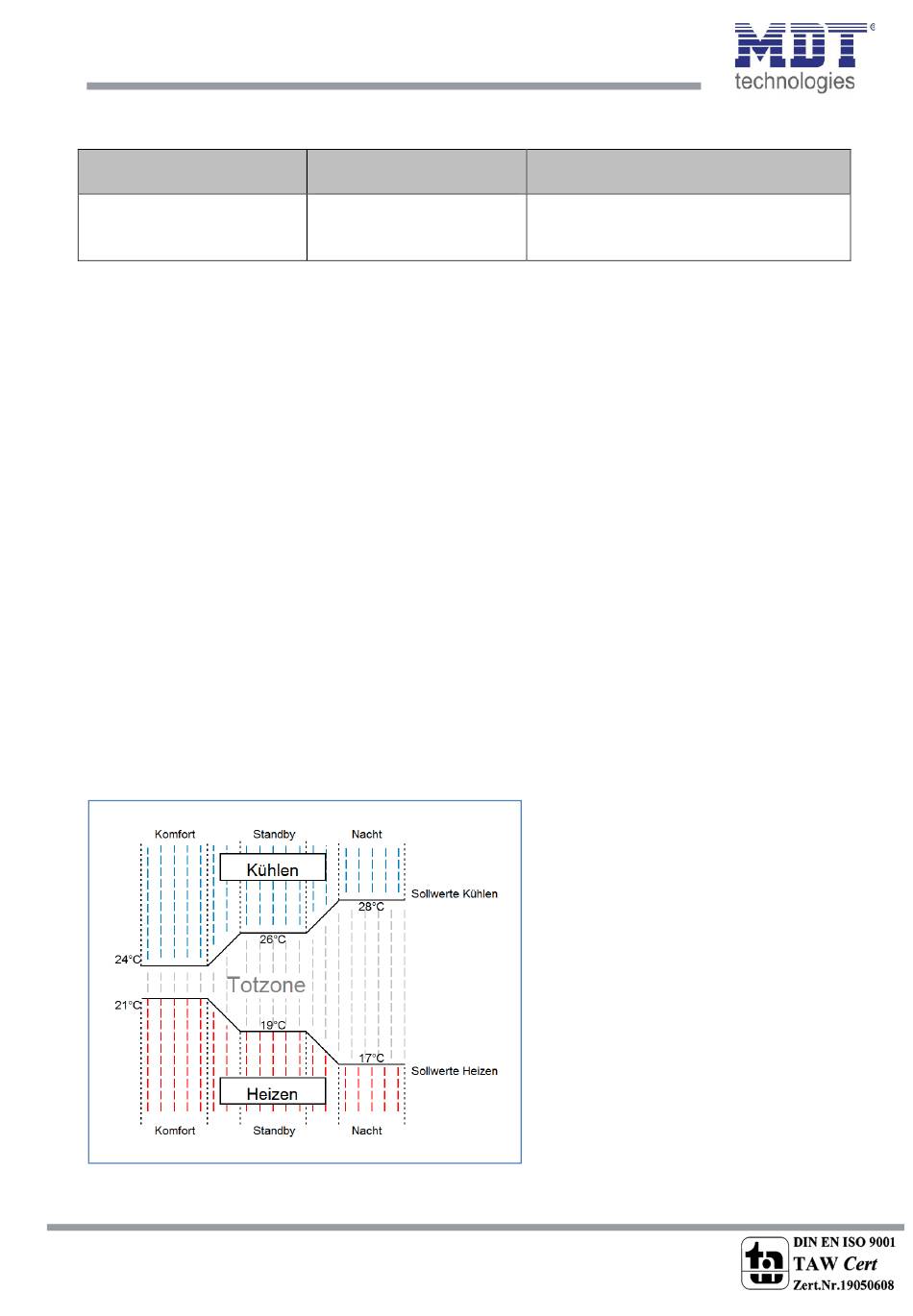

Nachfolgende Grafik zeigt die Zusammenhänge zwischen Totzone und den Sollwerten für die
einzelnen Betriebsarten:
Folgende Einstellungen wurden für dieses Beispiel gewählt:
Basis-Komfortwert: 21°C, Totzone zwischen Heizen und Kühlen: 3K
Anhebung und Absenkung Standby: 2K, Anhebung und Absenkung Nacht: 4K

Abbildung 16: Beispiel Totzone und resultierende Sollwerte

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
38
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich Kommentar
[Defaultwert]
1,0 K – 10,0 K Einstellbereich für die Totzone (Bereich in
[2,0 K] dem der Regler weder den Heiz- noch
den Kühlvorgang aktiviert)
