Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63

4.4.4.1 Stetige PI-Regelung

Wird die Stellgröße als stetige PI-Regelung ausgewählt, so ergeben sich folgende
Einstellmöglichkeiten (hier: Reglerart Heizen):

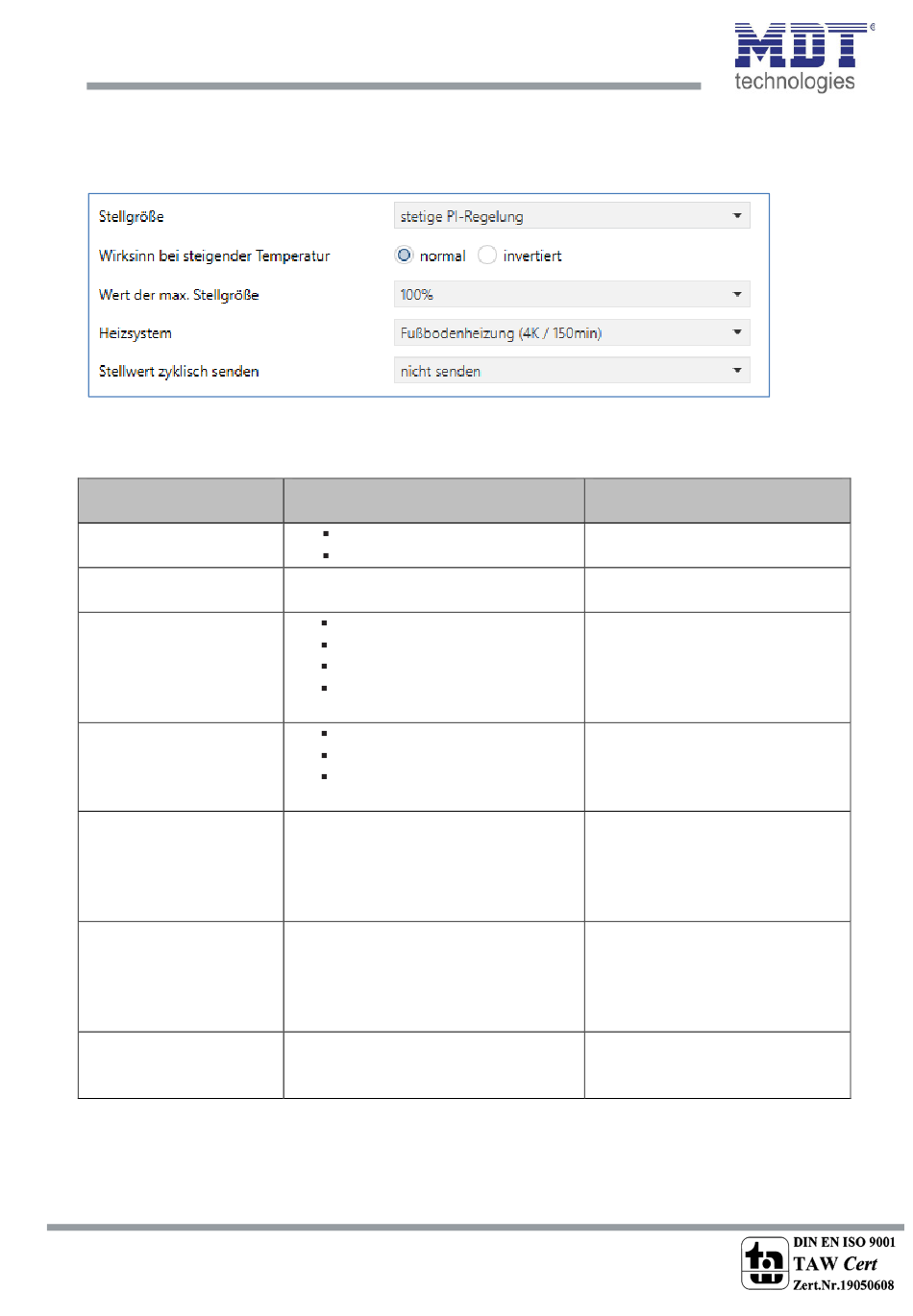

Abbildung 28: Einstellungen – Stetige PI-Regelung
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für die stetige PI-Regelung dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Wert der max. Stellgröße
Heizsystem
Kühlsystem
Proportionalbereich (in
K)
Nachstellzeit (in min)
Stellwert zyklisch senden
Tabelle 71: Einstellungen – Stetige PI-Regelung
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
62
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
normal
invertiert
100%; 90%; 80%; 75%; 70%; 60%;
50%; 40%; 30%; 25%; 20%; 10%; 0%
Wasserheizung (4K / 120 min)
Fußbodenheizung( 4K /150 min)
Split Unit (4K / 60min)
Anpassung über
Regelparameter
Split Unit (4K / 60 min)
Kühldecke (4K / 150 min)
Anpassung über
Regelparameter
1 K - 20 K
[4 K]
15 min – 240 min
[150 min]
nicht senden, 1 min, 2 min, 3 min, 4
min, 5 min, 10 min, 15 min, 20 min, 30
min, 40 min, 50 min, 60 min
Kommentar
gibt das Regelverhalten bei
steigender Temperatur an
gibt die Ausgabeleistung der
Stellgröße im Maximalbetrieb an
Einstellung des verwendeten
Heizsystems.
individuelle Parametrierung über
Einstellung 4 möglich
Einstellung des verwendeten
Kühlsystems.
individuelle Parametrierung über
Einstellung 3 möglich
Nur sichtbar bei Einstellung
„Anpassung über
Regelparameter".
Hier kann der Proportionalanteil
frei eingestellt werden
Nur sichtbar bei Einstellung
„Anpassung über
Regelparameter".
Hier kann der Integralbereich frei
eingestellt werden
Aktivierung des zyklischen
Sendens des Stellwerts mit
Einstellung der Zyklus-Zeit
