Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63

4.4.4.3 Zwei-Punkt Regelung

Hierfür sind folgende Einstellmöglichkeiten vorhanden (hier: Reglerart Heizen):

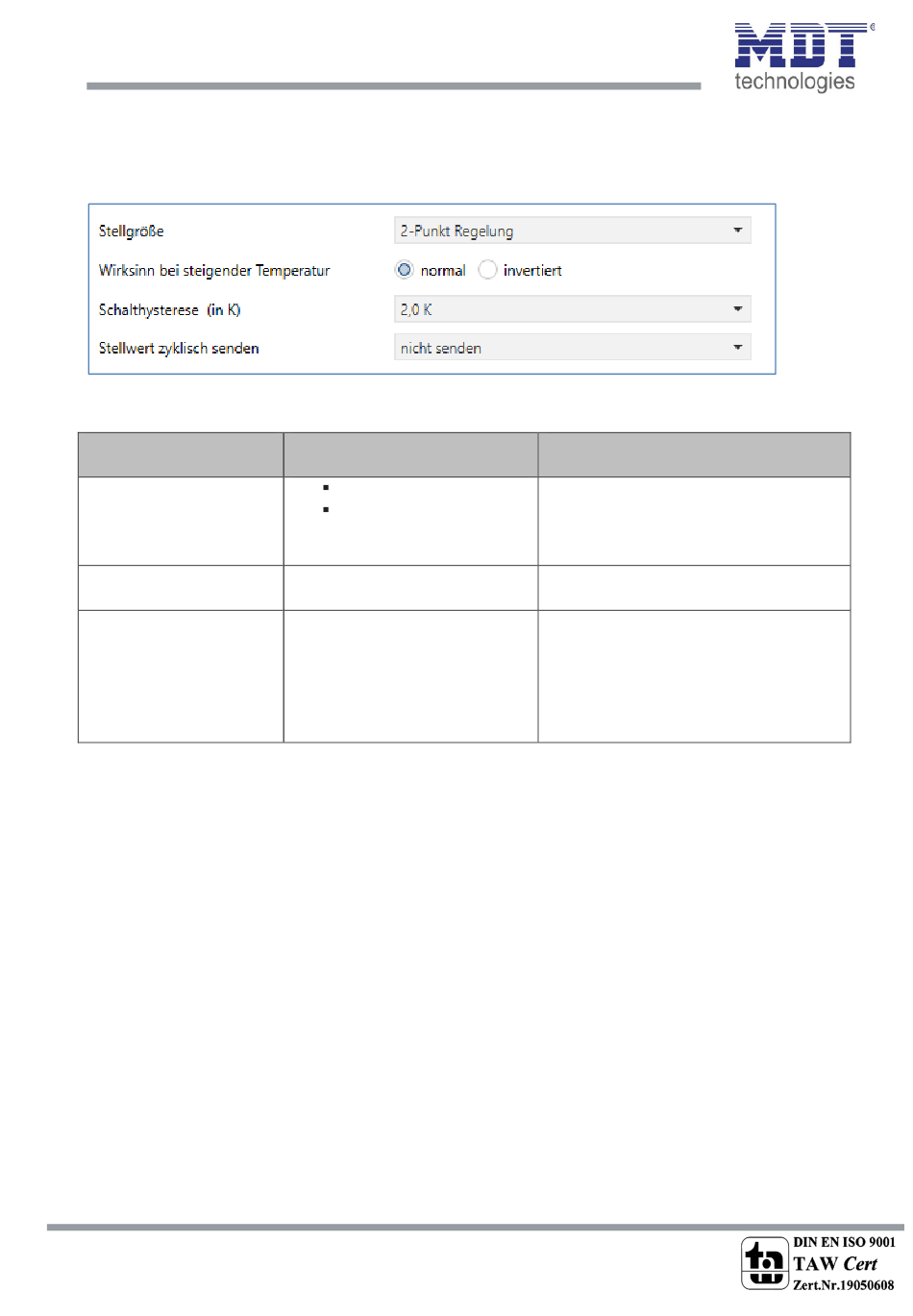

Abbildung 30: Einstellungen – 2-Punkt Regelung
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für die 2-Punkt Regelung dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Schalthysterese
Stellwert zyklisch senden
oder:
Stellwert für Heizen und
Kühlen zyklisch senden
Tabelle 74: Einstellungen – 2-Punkt Regelung
Der 2-Punkt Regler ist die einfachste Art der Regelung. Der Stellgröße werden lediglich die beiden
Zustände EIN oder AUS gesendet.
Der Regler schaltet die Stellgröße(z.B. Heizvorgang) bei unterschreiten einer gewissen
Richttemperatur ein und bei Überschreiten einer gewissen Richttemperatur wieder aus.
Die Ein- und Ausschaltpunkte, also dort wo die Richttemperatur liegt, hängen von dem aktuell
eingestellten Sollwert sowie der eingestellten Schalthysterese ab.
Der 2-Punkt Regler findet seine Anwendung, wenn die Stellgröße nur zwei Zustände annehmen kann,
wie z.B. ein elektrothermisches Ventil.
Schalthysterese
Die Einstellung der Schalthysterese dient dem Regler zur Berechnung des Ein- und Ausschaltpunktes.
Dies geschieht unter Berücksichtigung des aktuell gültigen Sollwertes.
Beispiel: Im Regler, bei Reglerart Heizen, wurde ein Basis-Komfortwert von 21°C, sowie eine
Hysterese von 2K eingestellt. In der Betriebsart Komfort ergibt sich somit eine
Einschalttemperatur von 20°C und eine Ausschalttemperatur von 22°C.
Bei der Einstellung ist zu beachten, dass eine große Hysterese zu einer großen Schwankung der
tatsächlichen Raumtemperatur führt. Eine kleine Hysterese kann jedoch ein permanentes Ein- und
Ausschalten der Stellgröße bewirken, da Ein- und Ausschaltpunkt nah beieinander liegen.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
66
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
normal
invertiert
0,5 K – 5,0 K
[2,0 K]
Nicht senden
1 min – 60 min
Kommentar
Gibt das Regelverhalten bei steigender
Temperatur an.
Anpassung an stromlos geöffnete
Ventile
Einstellung für oberen und unteren Ein-
und Ausschaltpunkt
Sichtbar wenn nur Heizen oder nur
Kühlen eingestellt ist.
Einstellung ob und in welchem Intervall
der Stellwert zyklisch gesendet wird
Sichtbar wenn Heizen und Kühlen
eingestellt ist
