Technisches Handbuch SCN-RTx55S.01 / SCN-RTx63S.01
Raumtemperaturregler/-Nebenstelle Smart 55 / 63
4.6.3 Basisfunktion – Dimmen
Einzelne Kanäle
Gruppierte Kanäle

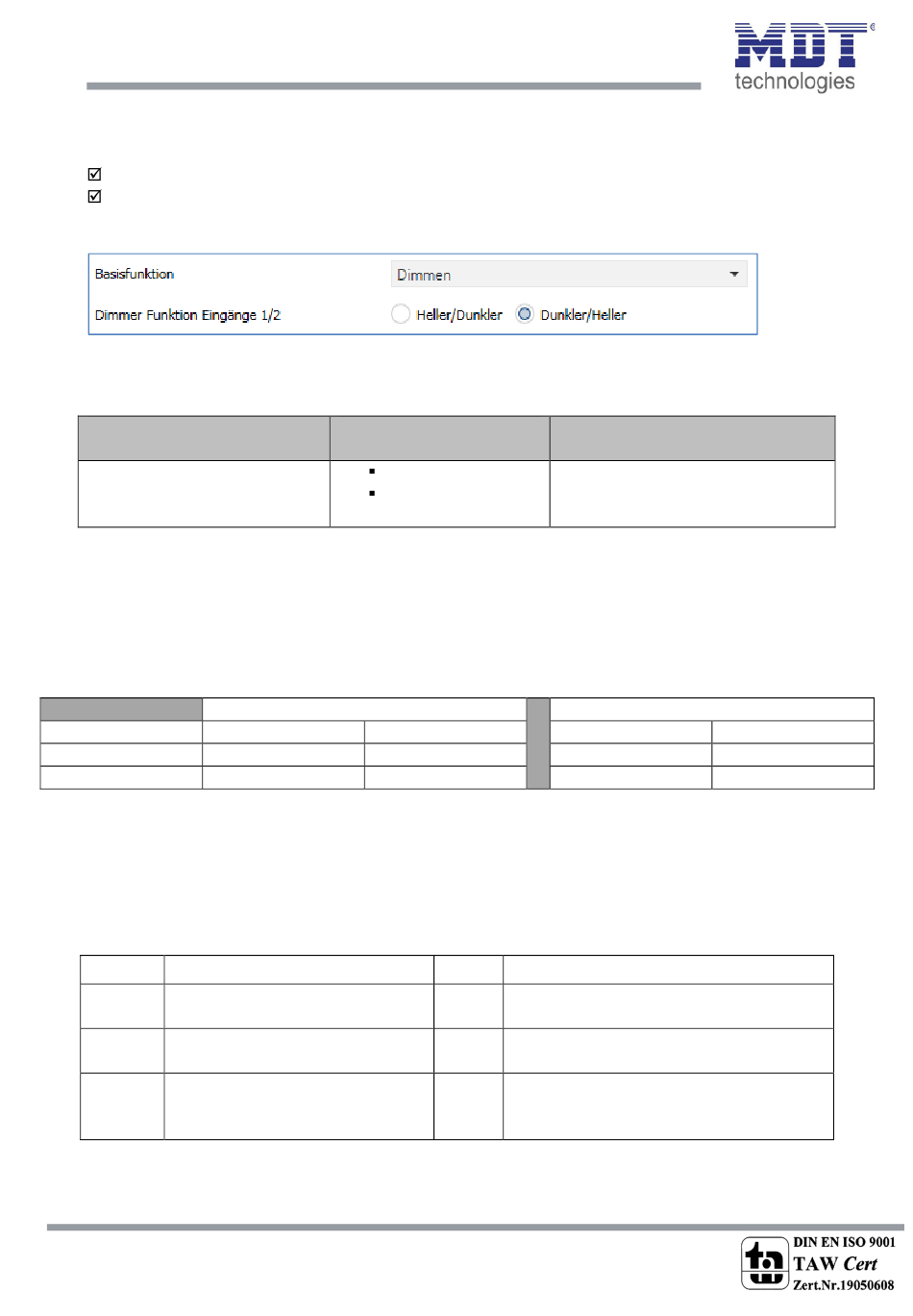

Das nachfolgende Bild zeigt die verfügbaren Einstellungen (hier für gruppierte Kanäle):
Abbildung 59: Einstellungen – Dimmen
Die nachfolgende Tabelle zeigt alle verfügbaren Einstellungen:
ETS-Text
Dimmer Funktion Eingänge 1/2
Tabelle 121: Einstellungen – Dimmen
Wird ein einzelner Kanal als „Dimmen" parametriert, so erscheinen 2 Kommunikationsobjekte, zum
einen die Funktion für den kurzen Tastendruck, das Schaltobjekt „Dimmen Ein/Aus", und zum
anderen die Funktion für den langen Tastendruck, das Dimmobjekt „Dimmen relativ".
Bei gruppierten Kanälen „Dimmen" kann entweder als Heller/Dunkler oder als Dunkler/Heller
parametriert werden, die Zusammenhänge zeigt folgende Tabelle:
Eingang
Dimmfunktion
Schaltfunktion
Tabelle 122: Funktionsprinzip – Dimmen mit gruppierten Kanälen
Bei Einzelkanal-Dimmen wird die Richtung (heller/dunkler) in Abhängigkeit des Objektes „Status für
Umschaltung" umgekehrt.
Es handelt sich bei der Dimmfunktion um ein Start-Stop Dimmen, d.h. sobald die Dimmfunktion aktiv
wird, sendet der Eingang so lange ein „heller oder dunkler" Befehl bis die Taste losgelassen wird.
Nach dem Loslassen wird ein Stopp Telegramm gesendet, welches den Dimmvorgang beendet.
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
84 Eingang 1:
Eingänge 1/2: – Dimmen Ein/Aus
85 Eingang 1:
Eingänge 1/2: – Dimmen relativ
86 Eingang 1: –
Status für Umschaltung
Tabelle 123: Kommunikationsobjekte – Dimmen
Beschreibung zu „Sperrobjekt", siehe identische Parameter unter 4.6 Binäreingänge
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
105
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
Wertebereich
[Defaultwert]
Heller/Dunkler
Dunkler/Heller
Funktion Heller/Dunkler
Eingang 1 Eingang 2
Heller Dunkler
EIN
Kommentar
nur für gruppierte Kanäle.
Einstellung der Kanäle für die
Richtung (hell/dunkel))
Eingang 1
Dunkler
AUS
Größe Verwendung
1 Bit Schaltbefehl für die Dimmfunktion
4 Bit Befehl für relatives Dimmen
1 Bit Nur bei einzelnen Kanälen! Empfang des
Status mit aktueller Information über den
Status des anzusteuernden Aktor
Funktion Dunkler/Heller
Eingang 2
Heller
AUS EIN
